Назначение

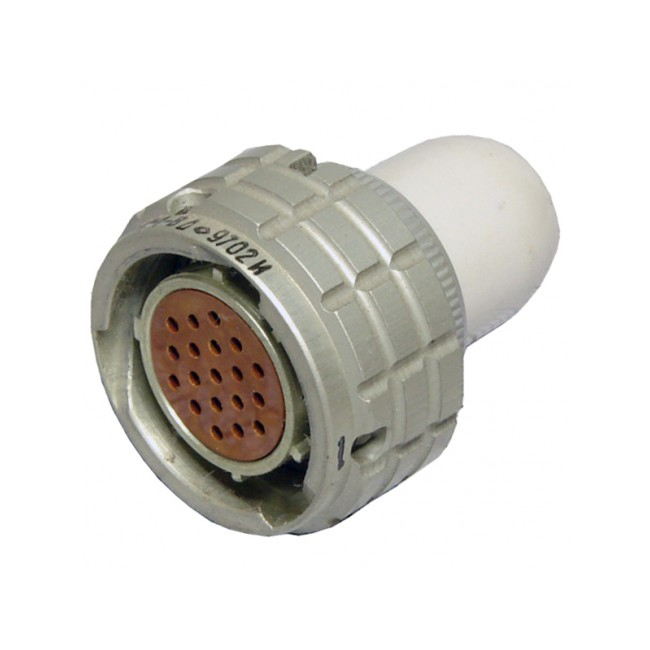

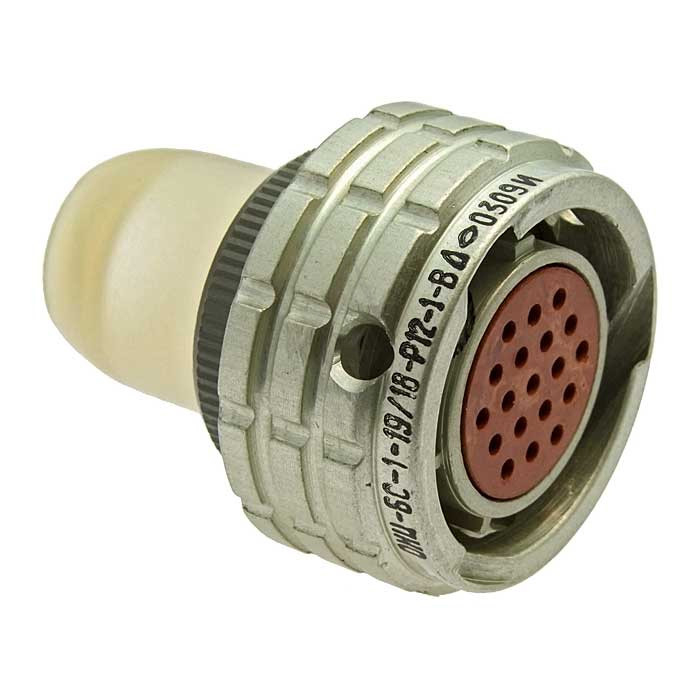

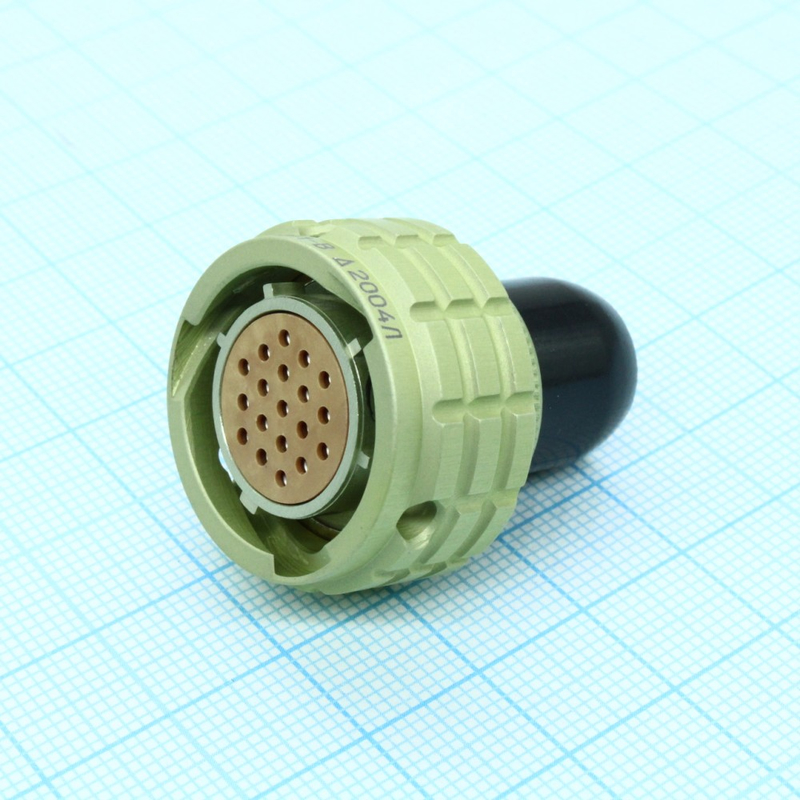

ОНЦ-БС-1-19/18-Р12-1-В — это электрический соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного тока. Изделие применяется там, где требуется надёжная коммутация нескольких сигнальных линий одновременно в условиях повышенных механических и климатических нагрузок.

Соединитель используется в промышленности и в научных исследованиях, в том числе в системах, где важны стабильность контакта, долговечность и устойчивость к внешним воздействиям. Всеклиматическое исполнение позволяет эксплуатировать его в различных климатических зонах.

Конструктивные особенности

• Байонетный тип соединения обеспечивает быстрое сочленение и надёжную фиксацию ответных частей.
• Количество контактов — 19, что позволяет коммутировать несколько сигнальных цепей одновременно.
• Условный размер корпуса — 18 мм, что делает соединитель компактным и пригодным для монтажа в ограниченном пространстве.
• Покрытие контактов — серебро, обеспечивающее хорошую проводимость и устойчивость к коррозии.

Технические характеристики

• Максимальное рабочее напряжение — 250 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия.
• Минимальная наработка — 15 000 часов.
• Количество сочленений и расчленений — 250 циклов.

Устойчивость к механическим воздействиям

Соединитель спроектирован для работы в жёстких условиях и устойчив к вибрации и ударам.

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц с ускорением до 200 метров на секунду в квадрате.
• Механический удар одиночного действия: до 10 000 метров на секунду в квадрате.

Применение

Благодаря совокупности характеристик соединитель востребован в системах, требующих высокой надёжности и долговечности. Он подходит для эксплуатации в различных климатических условиях, в том числе при значительных перепадах температуры и при механических нагрузках.

Типовые области применения — промышленное оборудование, измерительная и научная аппаратура, а также другие устройства, где необходимо передавать несколько сигналов через один компактный разъём.

Комплектация и сведения

Артикул изделия — 7167. Категория — ОНЦ. Производитель в предоставленных данных не указан. Дополнительные сведения о комплектации, сертификатах, стандартах, гарантии и стране производства в исходных данных отсутствуют.
