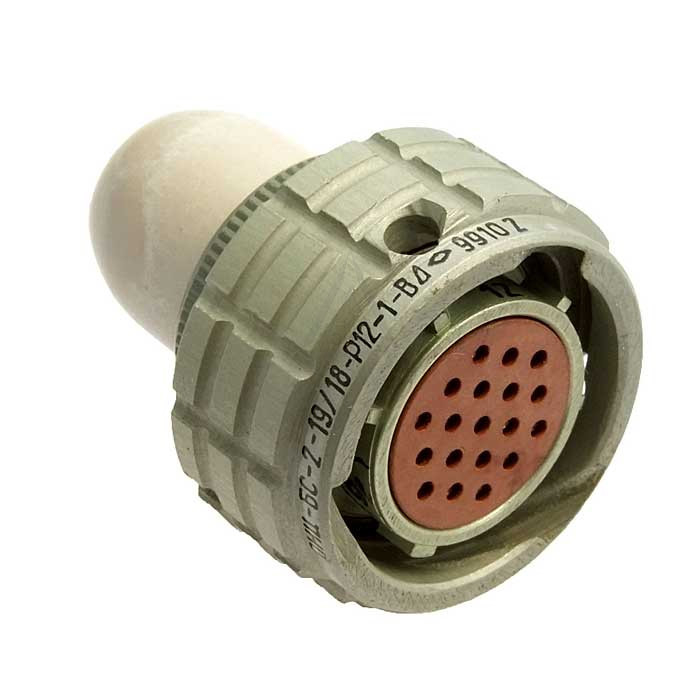

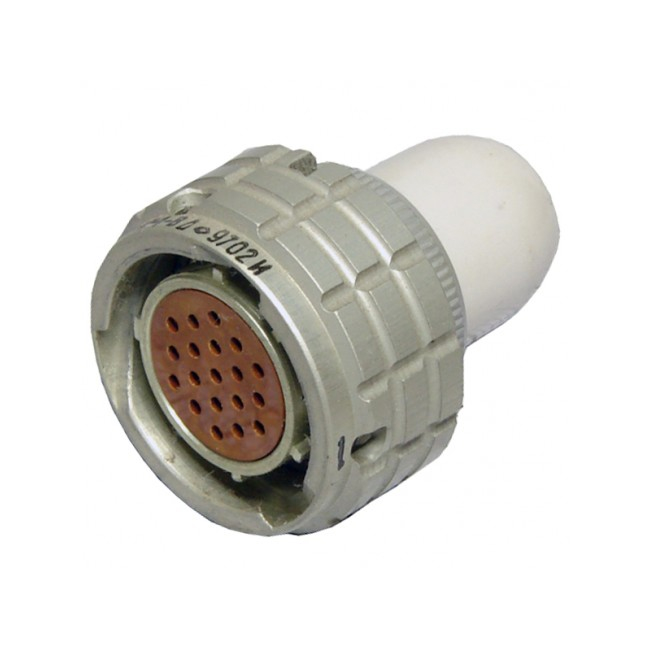

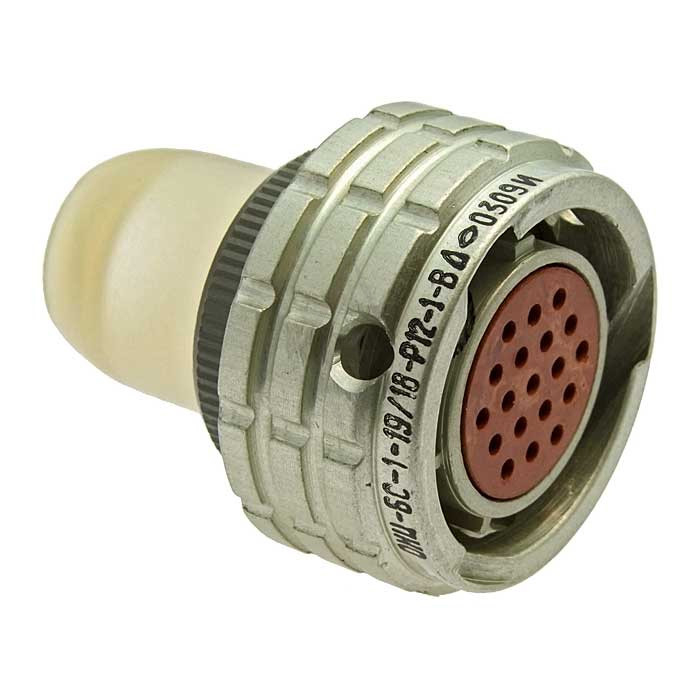

Назначение соединителя ОНЦ-БС-2-19/18-Р12-1-В

ОНЦ-БС-2-19/18-Р12-1-В — это цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для внутреннего монтажа в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное и многократно разъёмное соединение.

Конструктивно соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Такое сочетание позволяет устанавливать вилку непосредственно на корпус прибора, обеспечивая герметичность по воздуху, а розетку использовать на кабельной стороне. Артикул изделия — 7236, категория — ОНЦ.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя.

• Количество контактов: 19.
• Условный размер корпуса: 18 мм.
• Рабочая токовая нагрузка на каждый контакт: 2,1 А.
• Максимальная токовая нагрузка на одиночный контакт: 4 А.
• Максимальная суммарная токовая нагрузка на соединитель: 40 А.
• Покрытие контактов: золото.
• Максимальное рабочее напряжение (амплитудное значение): 250 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Скорость утечки воздуха для герметичных вилок при перепаде давления 98060 Па: не более 0,01 л/ч.
• Количество сочленений-расчленений: 250.
• Минимальная наработка изделия: 15 000 ч.
• Срок сохраняемости: 15 лет.
• Вид сочленения: байонетный.
• Способ монтажа: объёмный, пайкой.
• Температура окружающего воздуха: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.

Особенности конструкции и эксплуатации

Байонетный вид сочленения обеспечивает быстрое и надёжное соединение с фиксацией от самопроизвольного расчленения. Монтаж выполняется объёмным способом пайкой, что делает соединитель удобным для использования в компактных устройствах с плотным размещением элементов. Золотое покрытие контактов снижает переходное сопротивление и повышает стабильность работы при многократных сочленениях.

Всеклиматическое исполнение В и рабочий диапазон температур от минус 60 до плюс 85 градусов Цельсия позволяют применять соединитель в аппаратуре, эксплуатируемой в сложных климатических условиях. Герметичная приборная вилка с показателем утечки воздуха не более 0,01 л/ч при перепаде давления 98060 Па подходит для установки в герметизируемых корпусах.

Расшифровка условного обозначения

Маркировка ОНЦ-БС-2-19/18-Р12-1-В построена по стандартной схеме и содержит следующие сведения.

1. ОНЦ-БС — тип соединителя.
2. 2 — покрытие контактов (золото).
3. 19 — количество контактов.
4. 18 — условный размер корпуса.
5. Р12 — кабельная розетка с кожухом.
6. 1 — многопозиционная поляризация.
7. В — всеклиматическое исполнение.

Применение

Соединители типа ОНЦ-БС-2 широко используются в различных электро-, радио- и контрольно-измерительных приборах благодаря своей надёжности и универсальности. Конкретная модель ОНЦ-БС-2-19/18-Р12-1-В подходит для внутреннего монтажа в устройствах, где требуется передача до 19 сигналов или цепей питания при токовой нагрузке до 2,1 А на контакт, с возможностью кратковременного увеличения до 4 А на одиночный контакт.

Благодаря герметичной приборной вилке и негерметичной кабельной розетке соединитель применим в аппаратуре, к которой предъявляются требования по герметичности присоединительного узла, а также в приборах общего назначения, работающих при температурах от минус 60 до плюс 85 градусов Цельсия. Способ монтажа пайкой и байонетное сочленение делают изделие удобным как при сборке, так и при эксплуатационной замене кабельной части.
