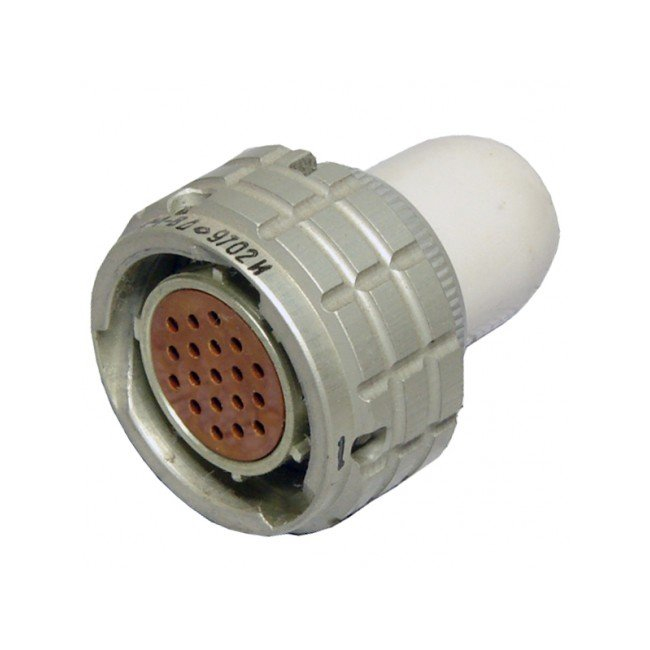

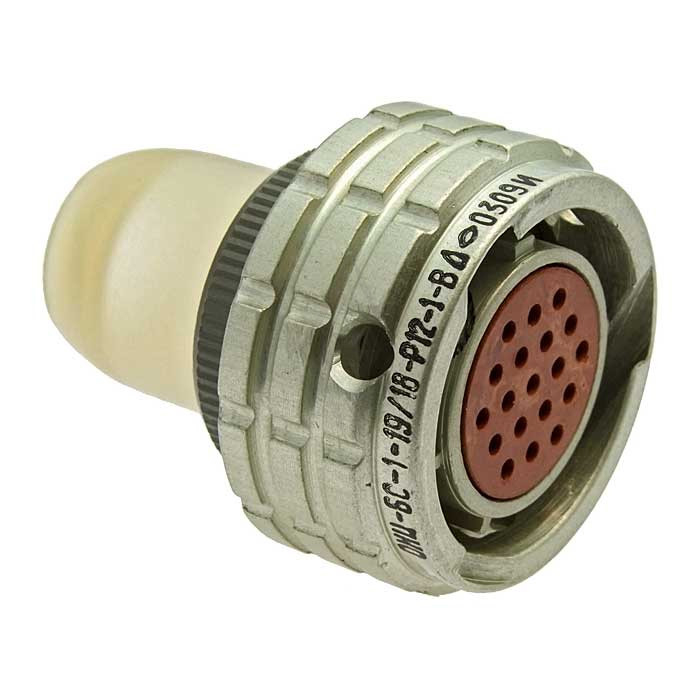

ОНЦ-БС-1-19/18-Р12-3-В

Цена:

1150 ₽

Технические характеристики

ОНЦ-БС-1-19/18-Р12-3-В (2012г.)

ОНЦ-БС-1-19/18-Р12-3-В — это розетка. Судя по доступной информации, она производилась в разные годы, включая 2010, 2011, 2015 и 2012.

Характеристики

Тип соединителя: Цилиндрический низкочастотный разъем.
Тип сочленения: Байонетное. Обеспечивает быструю и надежную фиксацию, устойчивость к вибрациям и ударам, что важно для применения в условиях повышенных механических нагрузок.
Количество контактов: 19. Предназначен для передачи множества сигналов или комбинации питания и сигналов.
Тип контактов: Розетка (гнездовые контакты).
Монтаж: Предназначена для монтажа на панель (приборная розетка), что позволяет устанавливать ее на корпус оборудования, приборную панель или шасси.
Рабочее напряжение: Типично для серии ОНЦ-БС, может достигать до 700 В (переменного тока) или аналогичных значений для постоянного тока.
Рабочий ток: Типично для серии ОНЦ-БС, может варьироваться от 1 до 25 А на контакт, в зависимости от диаметра контакта. Для 19-контактных разъемов обычно используются контакты, рассчитанные на ток до 5-10 А.
Рабочая частота: Предназначен для работы в низкочастотных цепях, обычно до 3 МГц.
Материал корпуса: Корпус изготавливается из алюминиевого сплава с защитным покрытием (например, никелирование или кадмирование), обеспечивающим коррозионную стойкость и электропроводность.
Материал изолятора: Термореактивная пластмасса, обеспечивающая хорошие диэлектрические свойства и механическую прочность.
Климатическое исполнение: "В" (всеклиматическое). Это означает работоспособность в широком диапазоне температур (например, от -60°C до +100°C), при высокой влажности, в условиях пыли и повышенной вибрации, а также устойчивость к воздействиям соляного тумана и плесневых грибов. Обеспечивает герметичность.
Износостойкость: Рассчитан на большое количество циклов сочленения-расчленения (обычно сотни или тысячи циклов).

Применение

Промышленная автоматизация: Подключение датчиков, исполнительных механизмов, панелей управления, систем контроля и измерения, робототехники.
Измерительное и испытательное оборудование: Для соединения блоков и приборов в лабораторных, промышленных и полевых условиях, где требуется надежное и быстроразъемное соединение.
Транспорт: В железнодорожном транспорте (системы сигнализации, управления локомотивами и вагонами), а также в специализированной дорожной и строительной технике.
Военная и специальная техника: В системах связи, управления, радиолокации, навигации и других бортовых и наземных комплексах, где требуются разъемы с высокой надежностью и устойчивостью к жестким условиям эксплуатации.
Радиотехническое и электронное оборудование: Для обеспечения электропитания, передачи аналоговых и цифровых низкочастотных сигналов в различной аппаратуре.
Энергетика: В системах управления и контроля электрооборудования, автоматики подстанций и других объектов.

Описание

Назначение разъёма ОНЦ-БС-1-19/18-Р12-3-В

ОНЦ-БС-1-19/18-Р12-3-В — цилиндрический низкочастотный разъём серии ОНЦ, выполненный в виде приборной розетки с гнездовыми контактами. Изделие предназначено для электрического соединения блоков, приборов и кабельных сборок в составе стационарного и подвижного оборудования. Артикул товара — 7177, категория — ОНЦ.

Розетка монтируется на панель, корпус прибора, шасси или пульт управления. Такое исполнение позволяет выводить разъём на лицевую сторону оборудования и подключать к нему ответную часть кабеля без доступа внутрь корпуса.

Подтверждённые особенности конструкции

Тип соединителя — цилиндрический низкочастотный разъём.
Тип сочленения — байонетное, обеспечивающее быструю фиксацию и устойчивость к вибрациям и ударам.
Количество контактов — 19, что позволяет передавать множество сигналов либо комбинацию питания и сигналов.
Тип контактов — розетка с гнездовыми контактами.
Монтаж — панельный, приборная розетка.
Климатическое исполнение — «В» (всеклиматическое).
Корпус — алюминиевый сплав с защитным покрытием, стойким к коррозии.
Изолятор — термореактивная пластмасса с высокими диэлектрическими свойствами.

Электрические и эксплуатационные параметры

Разъём рассчитан на работу в низкочастотных цепях — обычно до 3 МГц. Рабочее напряжение для серии ОНЦ-БС может достигать 700 В переменного тока или аналогичных значений для постоянного тока. Рабочий ток на контакт варьируется от 1 до 25 А в зависимости от диаметра контакта; для 19-контактных исполнений применяются контакты, рассчитанные, как правило, на ток до 5–10 А.

Исполнение «В» обеспечивает работоспособность в широком диапазоне температур (например, от минус 60 до плюс 100 градусов Цельсия), при высокой влажности, в условиях пыли, повышенной вибрации, воздействия соляного тумана и плесневых грибов. Изделие герметично и рассчитано на сотни или тысячи циклов сочленения и расчленения.

Согласно имеющимся сведениям, разъём выпускался в разные годы, включая 2010, 2011, 2012 и 2015. Конкретная дата выпуска поставляемого экземпляра может отличаться.

Применение

Благодаря байонетному сочленению и всеклиматическому исполнению разъём востребован там, где требуется быстрое и надёжное соединение при механических нагрузках.

Промышленная автоматизация: подключение датчиков, исполнительных механизмов, панелей управления, систем контроля и измерения, робототехники.
Измерительное и испытательное оборудование: соединение блоков и приборов в лабораторных, промышленных и полевых условиях.
Транспорт: железнодорожные системы сигнализации и управления локомотивами и вагонами, специализированная дорожная и строительная техника.
Военная и специальная техника: системы связи, управления, радиолокации, навигации и другие бортовые и наземные комплексы.

Производитель в предоставленных данных не указан, сведения о сертификатах, стандартах, гарантии, стране производства и комплектации отсутствуют и не приводятся.
