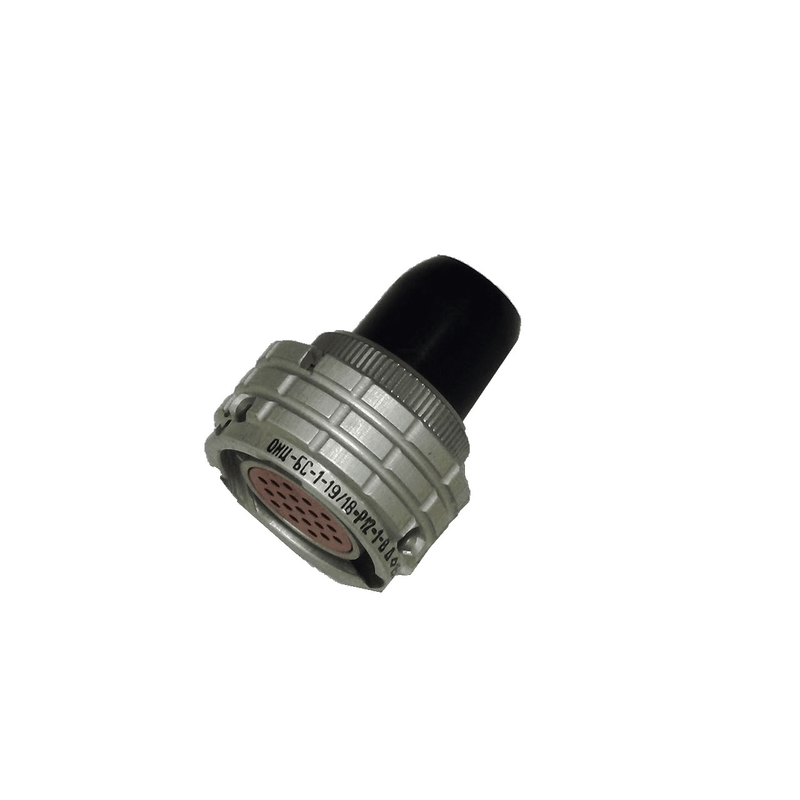

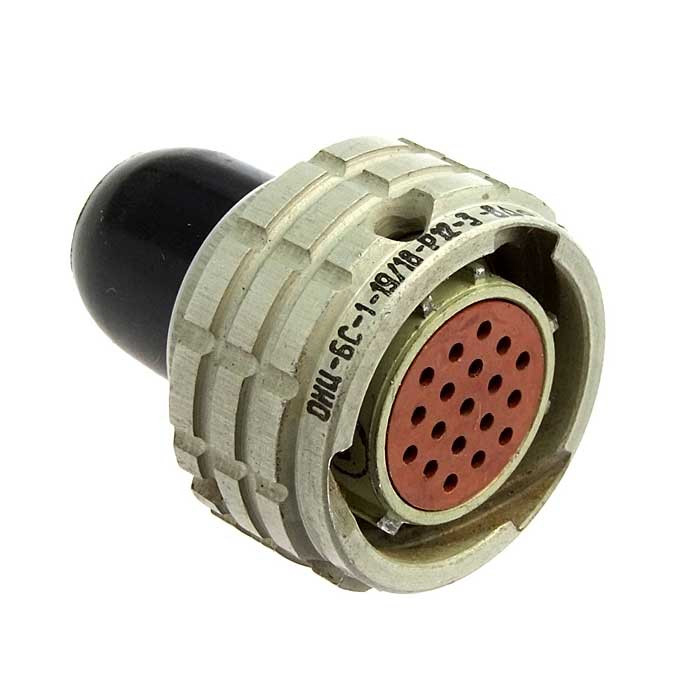

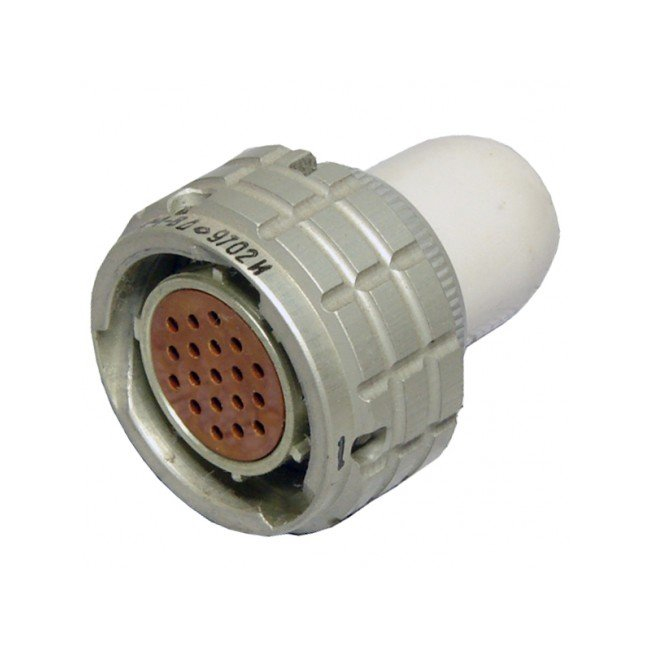

Назначение соединителя ОНЦ-БС-1-19/18-Р12-3-В

ОНЦ-БС-1-19/18-Р12-3-В — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для электрического соединения и разъединения цепей в составе приборов, блоков и кабельных сборок, где требуется компактный многоконтактный разъём с байонетным сочленением.

Соединители серии ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки для объёмного монтажа. Сочетание герметичной вилки и кабельной розетки позволяет использовать изделие как в составе аппаратуры с повышенными требованиями к герметичности, так и в обычных условиях эксплуатации.

Конструктивные особенности

Сочленение соединителей — байонетное, обеспечивающее быстрое и надёжное соединение с фиксацией. Корпуса имеют многошпоночную поляризацию, которая защищает от несанкционированного сочленения и исключает ошибочное подключение.

• Вилки изготавливаются герметичными, приборного типа.
• Розетки выпускаются с прямым пластмассовым кожухом, конструктивное исполнение 12.
• Монтаж — объёмный, пайкой.
• Покрытие контактов — серебро.
• Исполнение — всеклиматическое, для внутреннего монтажа, в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ).

Технические характеристики

• Количество контактов — 19.
• Условный размер корпуса — 18 мм.
• Рабочая токовая нагрузка на каждый контакт — 2,1 А.
• Максимальная токовая нагрузка: на одиночный контакт — 4 А; суммарная на соединитель — 40 А.
• Максимальное рабочее напряжение (амплитудное значение) — 250 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Скорость утечки воздуха для герметичных вилок при перепаде давления 98060 Па (1 кгс/см²) — не более 0,01 л/ч.
• Количество сочленений-расчленений — 250.
• Минимальная наработка изделия — 15 000 ч.
• Срок сохраняемости — 15 лет.
• Температура окружающего воздуха — от минус 60 °С до плюс 85 °С.

Расшифровка условного обозначения

1. ОНЦ-БС — тип соединителя.
2. 1 — покрытие контактов: 1 — серебро, 2 — золото.
3. 19 — количество контактов.
4. 18 — условный диаметр корпуса.
5. Р — часть соединителя: В — вилка, Р — розетка.
6. 12 — конструктивное исполнение: 1 — вилка приборная, 12 — розетка кабельная с прямым кожухом.
7. 3 — многопозиционная поляризация.
8. В — всеклиматическое исполнение.

Применение и приёмка

Соединитель применяется для объёмного монтажа пайкой в электрических цепях аппаратуры, работающей при температурах от минус 60 °С до плюс 85 °С. Байонетный вид сочленения и многошпоночная поляризация обеспечивают удобство эксплуатации и защиту от неправильного соединения.

Товар имеет приёмку «5». Производитель гарантирует, что соединитель ОНЦ-БС-1-19/18-Р12-3-В соответствует всем требованиям технических условий при соблюдении потребителем правил эксплуатации, хранения и транспортировки, установленных в эксплуатационной документации. Артикул — 7176, категория — ОНЦ.
