Назначение соединителя ОНЦ-БС-1-19/18-Р12-2-В «5»

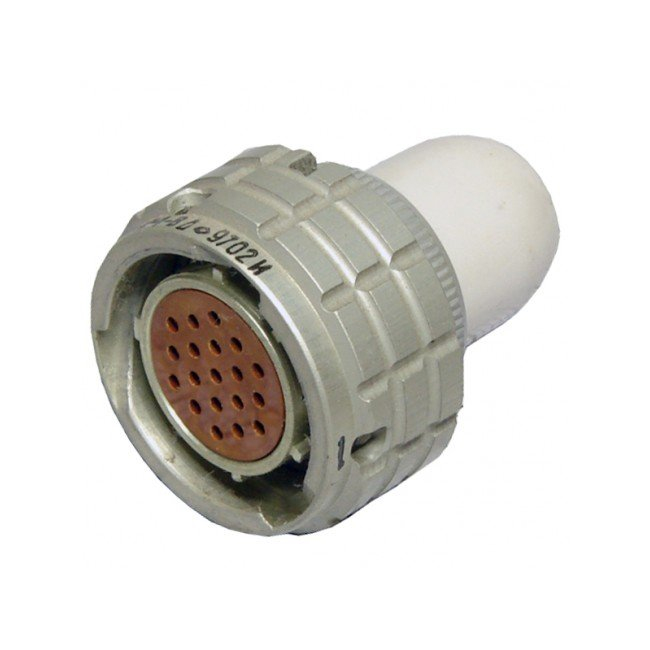

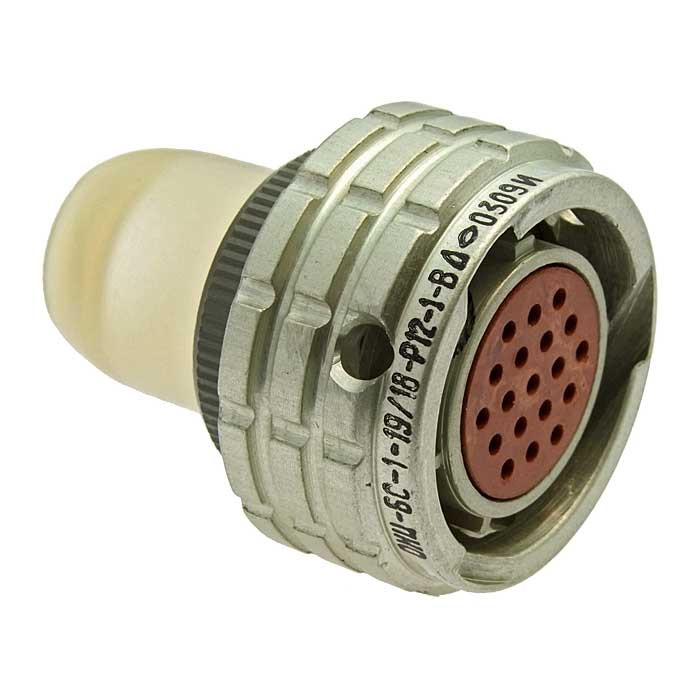

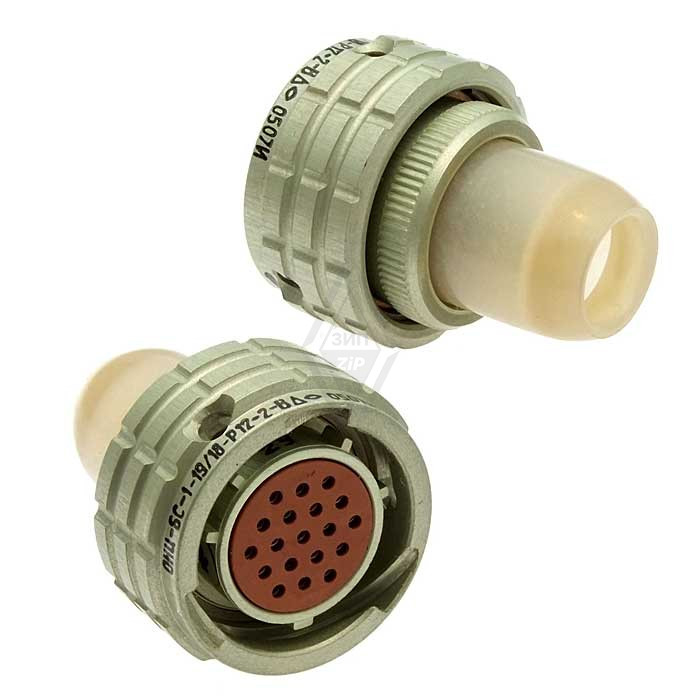

ОНЦ-БС-1-19/18-Р12-2-В «5» — субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа. Он применяется для соединения и разъединения электрических цепей в электронной аппаратуре общего и специального назначения. Соединитель рассчитан на работу в цепях постоянного тока, переменного тока частотой до 3 МГц, а также импульсного тока.

Изделие относится к категории ОНЦ и представляет собой кабельную розетку с прямым кожухом. Сочленение с ответной частью — байонетное. В составе соединительной пары ОНЦ-БС-1(2) используются герметичная приборная вилка и негерметичная кабельная розетка объёмного монтажа.

Расшифровка обозначения и конструктивные особенности

Маркировка ОНЦ-БС-1-19/18-Р12-2-В содержит полную информацию об исполнении изделия:

• ОНЦ-БС — тип соединителя, цилиндрический низкочастотный;
• 1 — покрытие контактов: серебро;
• 19 — количество контактов;
• 18 — условный диаметр корпуса;
• Р — часть соединителя: розетка;
• 12 — конструктивное исполнение: кабельная розетка с прямым кожухом;
• 2 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

Корпуса соединителей имеют многошпоночную поляризацию, которая защищает от несанкционированного сочленения. Монтаж выполняется объёмным способом, пайкой. Приёмка изделия — «5».

Технические характеристики

Основные параметры соединителя подтверждены для указанного исполнения:

• количество контактов — 19;
• условный размер корпуса — 18 мм;
• рабочая токовая нагрузка на каждый контакт — 2,1 А;
• максимальная токовая нагрузка: на одиночный контакт — 4 А, суммарная на соединитель — 40 А;
• покрытие контактов — серебро;
• максимальное рабочее напряжение (амплитудное значение) — 250 В;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• скорость утечки воздуха для герметичных вилок при перепаде давления 98060 Па (1 кгс/см²) — не более 0,01 л/ч.

Ресурс и условия эксплуатации

Соединитель рассчитан на многократное использование и длительную работу:

• количество сочленений-расчленений — 250;
• минимальная наработка изделия — 15 000 ч;
• срок сохраняемости — 15 лет;
• температура окружающего воздуха — от минус 60 °С до плюс 85 °С.

Всеклиматическое исполнение «В» и указанный температурный диапазон позволяют применять розетку в аппаратуре, работающей в сложных условиях. Байонетный вид сочленения обеспечивает надёжное механическое соединение и удобство эксплуатации.

Применение

ОНЦ-БС-1-19/18-Р12-2-В «5» используется в электронной аппаратуре общего и специального назначения для коммутации электрических цепей. Изделие востребовано в устройствах, где требуются субминиатюрные размеры, низкочастотные сигналы и высокая надёжность контакта с серебряным покрытием. Розетка устанавливается на кабеле и работает в паре с герметичной приборной вилкой соответствующего исполнения, образуя разъёмное соединение с поляризацией.
