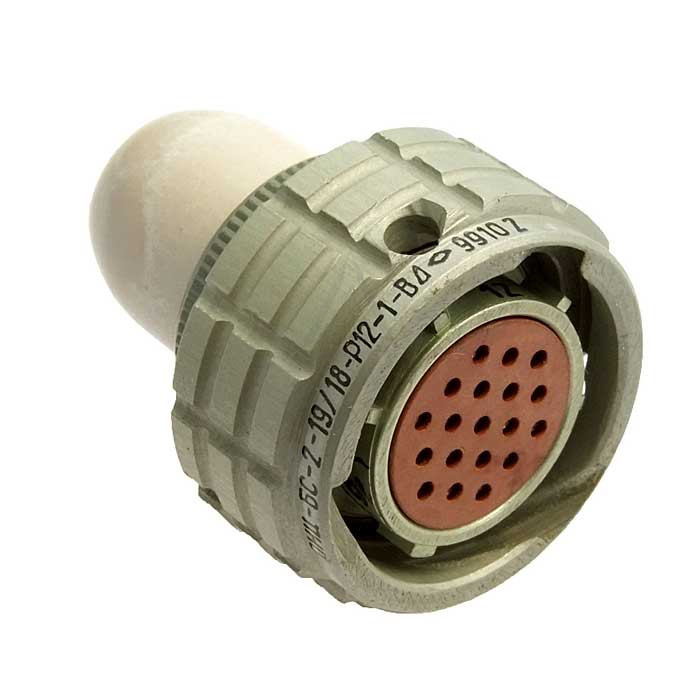

Назначение

Соединитель ОНЦ-БС-2-19/18-В-1-В (артикул 7232) представляет собой приборную герметичную вилку, предназначенную для работы в электрических цепях постоянного, переменного и импульсного токов. Переменный ток допускается использовать при частоте до 3 МГц. Изделие относится к категории ОНЦ и рассчитано на внутренний монтаж в аппаратуре всеклиматического исполнения.

Соединитель применяется для коммутации электрических цепей в приборах, блоках и узлах радиоэлектронной аппаратуры, где требуется герметичное разъёмное соединение с байонетной фиксацией. Благодаря конструктивному исполнению он обеспечивает стабильное электрическое соединение и защиту контактных элементов от внешних воздействий в условиях внутреннего монтажа.

Подтверждённые особенности конструкции

Конструктивное исполнение

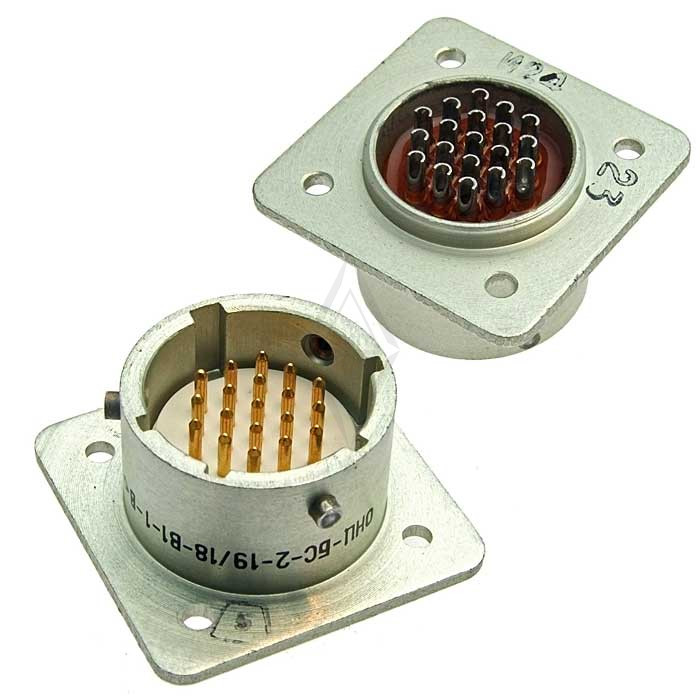

Изделие выполнено в виде приборной герметичной вилки. Сочленение с ответной частью осуществляется по байонетному принципу, что обеспечивает быструю и надёжную фиксацию соединения. Крепление на изделии выполняется с помощью фланцевой гайки. Такое решение позволяет устанавливать соединитель на корпуса приборов и панели, сохраняя герметичность внутри блока.

Контактная группа имеет покрытие из золота. Это обеспечивает стабильное переходное сопротивление и защищает контакты от окисления при длительной эксплуатации.

Электрические параметры

• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.
• Максимальное рабочее напряжение — 250 В амплитудного значения.
• Работа в цепях постоянного тока.
• Работа в цепях переменного тока частотой до 3 МГц.
• Работа в цепях импульсного тока.

Применение и условия эксплуатации

Соединитель ОНЦ-БС-2-19/18-В-1-В предназначен для внутреннего монтажа в аппаратуре всеклиматического исполнения. Он сохраняет работоспособность при температуре окружающей среды от минус 60 градусов Цельсия до плюс 85 градусов Цельсия. Это позволяет использовать изделие в оборудовании, эксплуатируемом в широком диапазоне климатических условий.

Изделие выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 200 метров в секунду за секунду в квадрате, что соответствует 20 g. Такая механическая прочность даёт возможность применять соединитель в аппаратуре, подверженной вибрационным нагрузкам.

Соединитель устойчив к воздействию специальных факторов. Это подтверждает его пригодность для установки в изделиях, к которым предъявляются повышенные требования по стойкости к внешним воздействующим факторам. Конкретные сведения о сертификатах, стандартах, стране производства, комплектации и гарантии в исходных данных не указаны, поэтому дополнительная информация по этим позициям не приводится.
