ОНЦ-БС-1-4-10Р12-1В

Цена: ПОД ЗАКАЗ

Технические характеристики

ОНЦ-БС-1-4-10Р12-1В

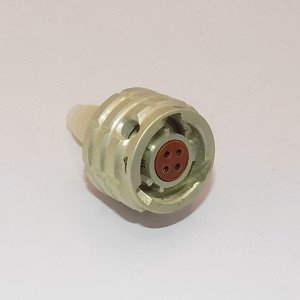

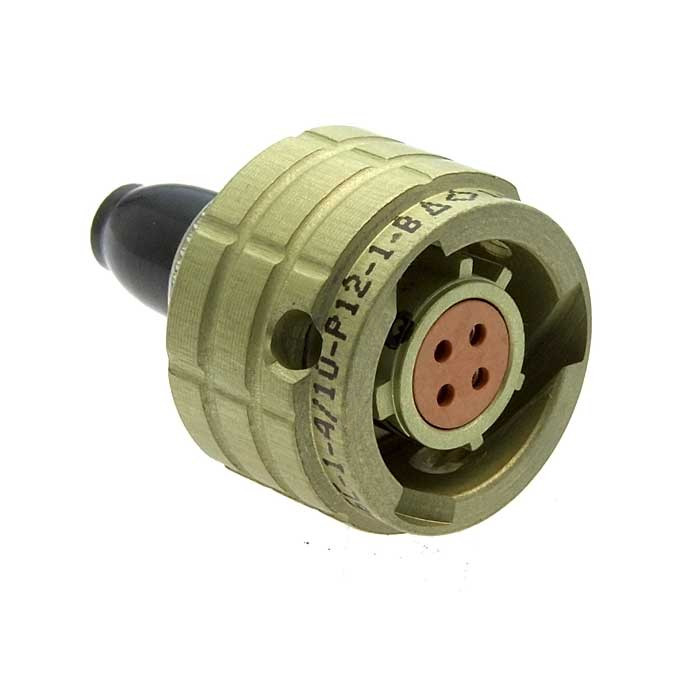

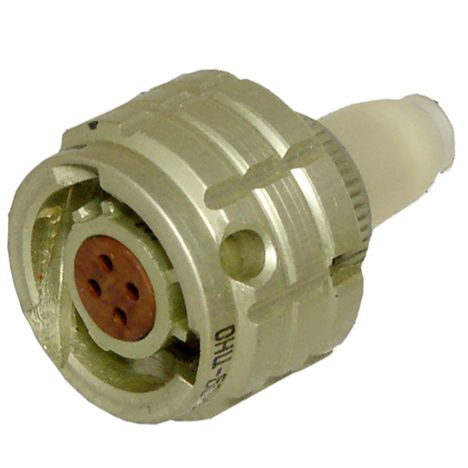

ОНЦ-БС-1-4-10Р12-1В (точнее, ОНЦ-БС-1-4/10-Р12-1-В) — это кабельная розетка цилиндрического низкочастотного соединителя серии ОНЦ-БС-1.

Основные характеристики

Она имеет 4 контакта диаметром 1 мм, выполненных из латуни с серебряным покрытием, и предназначена для пайки. Условный размер корпуса — 10 мм, максимальное рабочее напряжение — 250 В (амплитудное), ток на контакт — до 3,7 А, суммарный на соединитель — до 15 А. Сопротивление контактов не превышает 5 мОм, изоляции — не менее 1000–5000 МОм.

Конструкция и материалы

Корпус из алюминиевого сплава с анодированным покрытием (светло-зеленый цвет), прямой патрубок, многошпоночная поляризация для надежного соединения. Изолятор — карболит коричневого цвета, габариты около 20×30 мм, масса примерно 8,85 г. Метод сочленения — байонетный, без герметичности и уплотнительной втулки.

Условия эксплуатации

Работает в диапазоне температур от -60 до +85 °C, при влажности до 98% (при +35 °C) и атмосферном давлении от 1,34×10⁻¹⁰ Па до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (20 g), акустические шумы до 170 дБ, удары до 1000 g. Ресурс: 250 соединений-расчленений, наработка не менее 15 000 часов.

Сочетается с блочными вилками ОНЦ-БС-1, применяется в электрических цепях постоянного, переменного и импульсного тока.

Описание

Назначение

ОНЦ-БС-1-4-10Р12-1В (в уточнённом обозначении — ОНЦ-БС-1-4/10-Р12-1-В) представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии ОНЦ-БС-1. Изделие предназначено для объёмного монтажа методом пайки и применяется в электрических цепях постоянного, переменного и импульсного тока.

Розетка относится к соединителям с байонетным методом сочленения. Исполнение негерметичное, уплотнительная втулка в конструкции не предусмотрена.

Технические характеристики

Число контактов — 4, диаметр каждого контакта — 1 мм.
Материал контактов — латунь с серебряным покрытием.
Способ монтажа — пайка.
Условный размер корпуса — 10 мм.
Максимальное рабочее напряжение — 250 В (амплитудное значение).
Ток на контакт — до 3,7 А, суммарный ток на соединитель — до 15 А.
Сопротивление контактов — не более 5 мОм.
Сопротивление изоляции — не менее 1000–5000 МОм.
Ресурс — 250 соединений-расчленений.
Наработка — не менее 15 000 часов.

Конструкция и материалы

Корпус выполнен из алюминиевого сплава с анодированным покрытием светло-зелёного цвета. Патрубок прямой. Поляризация многошпоночная, что обеспечивает надёжное соединение и исключает неправильное сочленение.

Изолятор изготовлен из карбилона коричневого цвета. Габаритные размеры составляют около 20 на 30 мм, масса — примерно 8,85 г.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Относительная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия. Атмосферное давление — от 1,34 умноженное на 10 в степени минус 10 Па до 50,6 умноженное на 10 в четвёртой степени Па.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 20 g, акустические шумы до 170 дБ и удары до 1000 g.

Совместимость и применение

Розетка сочленяется с блочными вилками ОНЦ-БС-1. Байонетный замок обеспечивает быстрое соединение и расчленение, а многошпоночная поляризация — правильную ориентацию ответной части.

Благодаря четырём контактам диаметром 1 мм и допустимому суммарному току до 15 А изделие подходит для цепей постоянного, переменного и импульсного тока в составе бортовых и промышленных электротехнических систем.

Артикул — 7188. Категория — ОНЦ.
