Общее описание

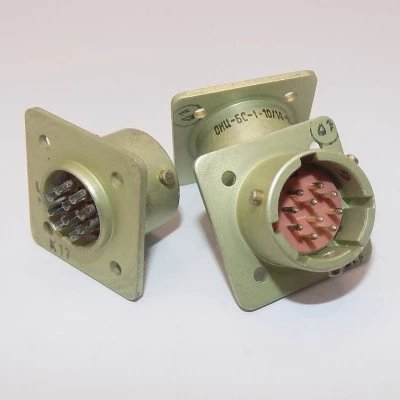

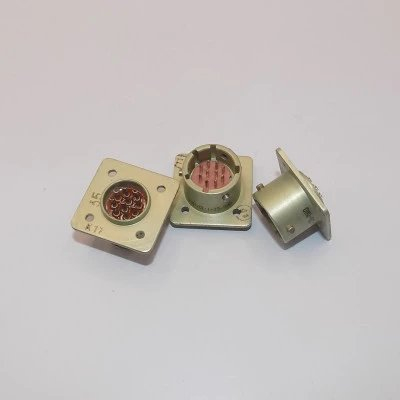

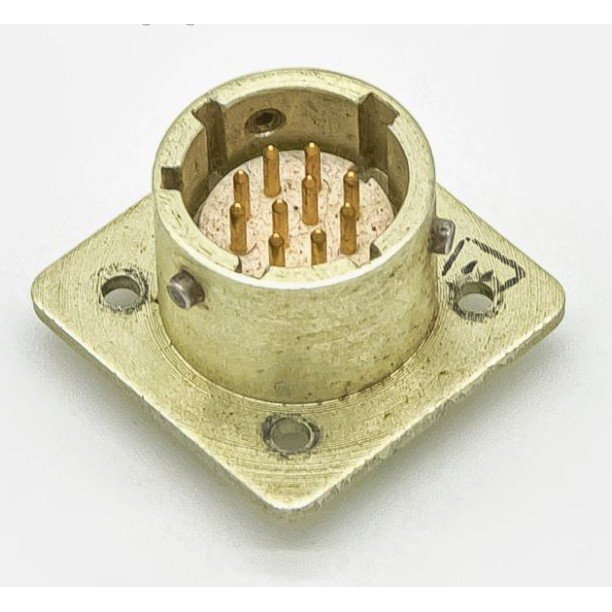

ОНЦ-БС-1-10/14-В1-2-В производства «Элекон» с приёмкой «ОТК» — субминиатюрный герметичный приборный соединитель цилиндрического типа, предназначенный для внутреннего монтажа. Изделие применяется для коммутации электрических цепей в приборах и устройствах, где требуются герметичность, компактные габариты и стабильные электрические параметры. Соединитель рассчитан на работу в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Исполнение — всеклиматическое, что допускает эксплуатацию в различных климатических условиях без потери рабочих характеристик.

Назначение и область применения

Приборная вилка применяется для соединения и разъединения электрических цепей внутри приборов, блоков и стоек. Байонетное соединение обеспечивает быстрое и надёжное сочленение с ответной частью, исключая самопроизвольное рассоединение при вибрации и механических воздействиях. Конструкция востребована в измерительной, радиотехнической и промышленной аппаратуре, где необходимо сохранить герметичность внутреннего объёма и обеспечить стабильную передачу сигнала.

Многошпоночная поляризация (позиция исполнения 2) предотвращает неверное сочленение и гарантирует правильное взаимное расположение контактов. Отсутствие кожуха (исполнение В1) позволяет применять вилку в стеснённых условиях монтажа, где важны минимальные габариты.

Технические характеристики

• Количество контактов: 10.
• Условный диаметр корпуса: 14 мм.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных условиях.
• Максимальное рабочее напряжение: 250 В (амплитудное значение).
• Ток на одиночный контакт: до 7 А.
• Скорость утечки воздуха для герметичных вилок: не более 0,01 л/ч при перепаде давления 1 кгс/см².
• Температура перегрева контактов: не более 20 °С.
• Покрытие контактов: серебро (для серии ОНЦ-БС-1).

Конструктивные особенности

Соединитель выполнен в цилиндрическом корпусе с байонетным соединением, что упрощает монтаж и обслуживание. Герметичность обеспечивается конструкцией вилки и материалами уплотнений. Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность электрического соединения. Изделие относится к серии ОНЦ-БС-1 и изготавливается в соответствии с техническими условиями ТУ АШДК.434410.088ТУ.

Приёмка и изготовление

Товар поставляется с приёмкой «ОТК», что подтверждает соответствие изделия требованиям технических условий и проведение контрольных испытаний на предприятии-изготовителе. Год выпуска — 2024. Производитель — «Элекон».

Комплектация и условия эксплуатации

Вилка предназначена для внутреннего монтажа и применяется совместно с ответными частями соответствующего типа. Установка производится в составе приборов и блоков, где требуется герметичный ввод и коммутация до 10 цепей. Изделие устойчиво к воздействию климатических факторов и сохраняет рабочие параметры при соблюдении правил монтажа и эксплуатации, установленных ТУ АШДК.434410.088ТУ.
