Назначение соединителя ОНЦ-БС-1-10/14-В1-1-В

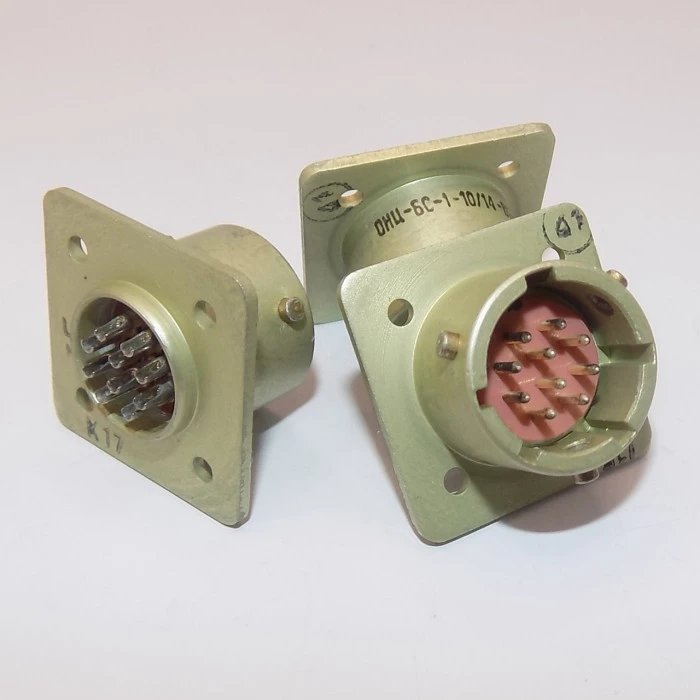

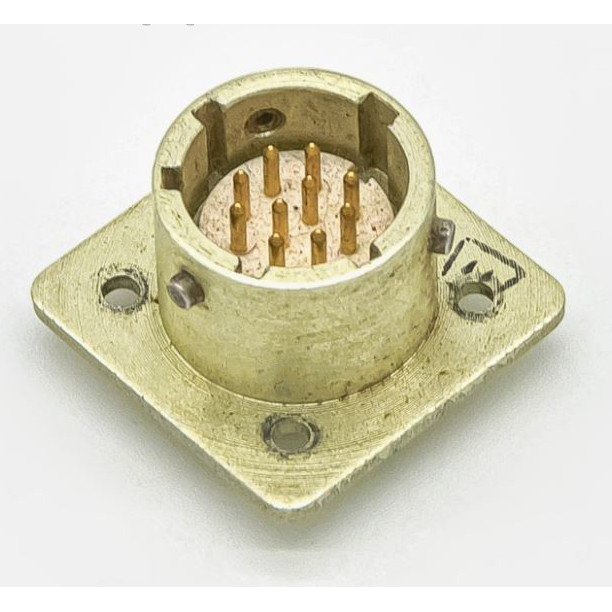

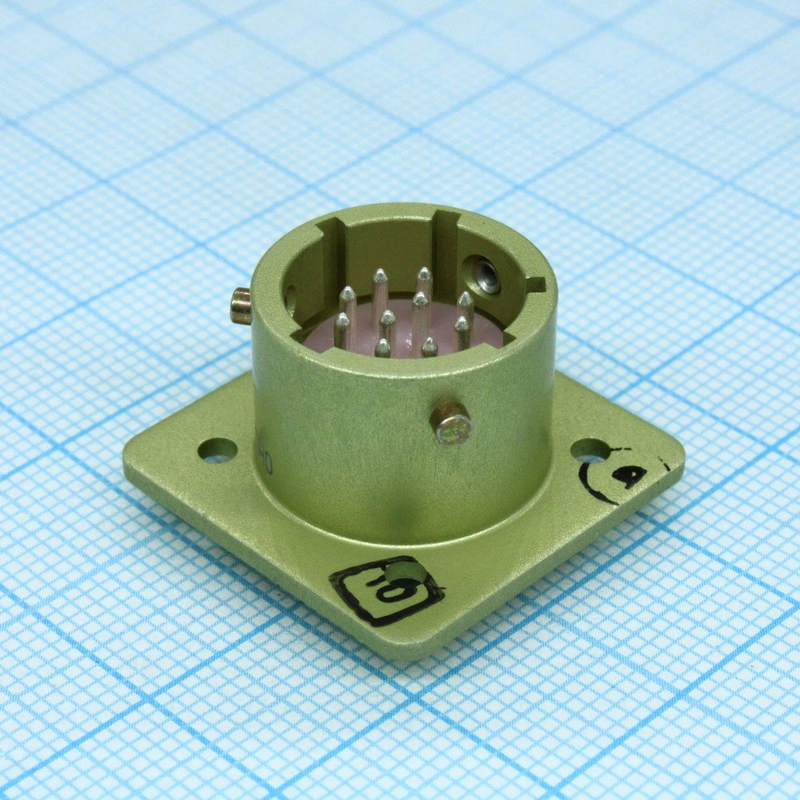

ОНЦ-БС-1-10/14-В1-1-В — субминиатюрный герметичный цилиндрический низкочастотный соединитель (вилка) производства предприятия «Элекон», выпускаемый по приёмке «ОТК» во всеклиматическом исполнении. Изделие предназначено для внутреннего монтажа и применяется для коммутации электрических цепей постоянного, переменного (до частоты порядка 3 МГц) и импульсного тока.

Соединитель относится к серии ОНЦ-БС-1 — субминиатюрных цилиндрических низкочастотных соединителей, востребованных в аппаратуре радиоэлектроники, промышленной электроники и измерительных приборов, где необходимы герметичность и надёжное соединение в различных климатических условиях.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по типовой схеме серии и содержит следующие сведения:

• ОНЦ-БС-1 — субминиатюрный цилиндрический низкочастотный соединитель;
• 10/14 — количество контактов в вилке (10) и габаритный условный размер корпуса (14);
• В1-1-В — В: вилка; 1: приборная вилка без кожуха; 1: тип исполнения и конструкции; В: всеклиматическое исполнение.

Сочленение с ответной частью — байонетное, что допускает многократные сочленения и расчленения (порядка 250 циклов). Контакты имеют серебряное покрытие. Корпус герметичен, что подтверждается нормируемой скоростью утечки воздуха при перепаде давления 98 060 Па (1 кгс/см²) — не более 0,01 л/ч.

Основные технические характеристики

• Максимальное рабочее напряжение (амплитудное значение) — до 250 В;
• Максимальный ток на одиночный контакт — до 4–7 А в зависимости от конкретной таблицы нагрузок по техническим условиям;
• Сопротивление контакта — не более 5 мОм;
• Сопротивление изоляции в нормальных условиях — не менее тысяч мегаом;
• Скорость утечки воздуха для герметичного исполнения при перепаде давления 98 060 Па (1 кгс/см²) — не более 0,01 л/ч;
• Минимальная наработка — порядка 15 000 часов;
• Срок сохраняемости — до 15 лет.

Приёмка, качество и применение

Категория качества изделия — приёмка «ОТК», выполняемая в соответствии с техническими условиями, в частности АШДК.434410.088ТУ и бР0.364.030ТУ. Год выпуска — 2024.

Благодаря герметичной конструкции, всеклиматическому исполнению и стойкости к многократным сочленениям соединитель ОНЦ-БС-1-10/14-В1-1-В применяется в составе бортовой и наземной аппаратуры, промышленных систем управления, измерительной техники и других устройств, работающих в широком диапазоне климатических условий. Приборная вилка без кожуха рассчитана на внутренний монтаж, что упрощает её установку внутри корпуса изделия.
