Назначение соединителя ОНЦ-БС-1-10/14-В1-1-В

ОНЦ-БС-1-10/14-В1-1-В «Элекон» — субминиатюрный герметичный низкочастотный цилиндрический соединитель-вилка, выпускаемый в приёмке «ОТК» по техническим условиям бР0.364.030ТУ (АШДК.434410.088ТУ). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до порядка 3 МГц, а также импульсных токов. Основная область применения — внутриблочное и внутриприборное соединение проводов и кабелей с печатными платами или блоками в аппаратуре военной и промышленной электроники.

Конструктивные особенности

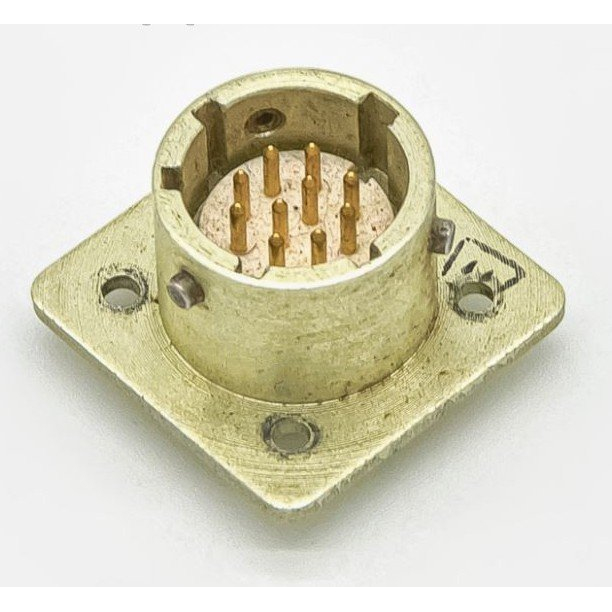

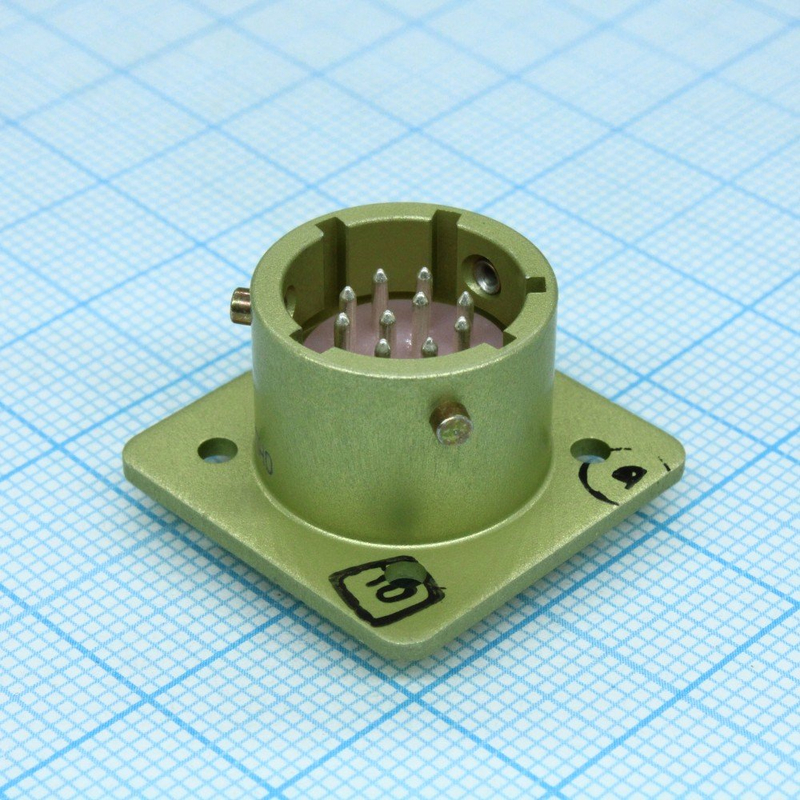

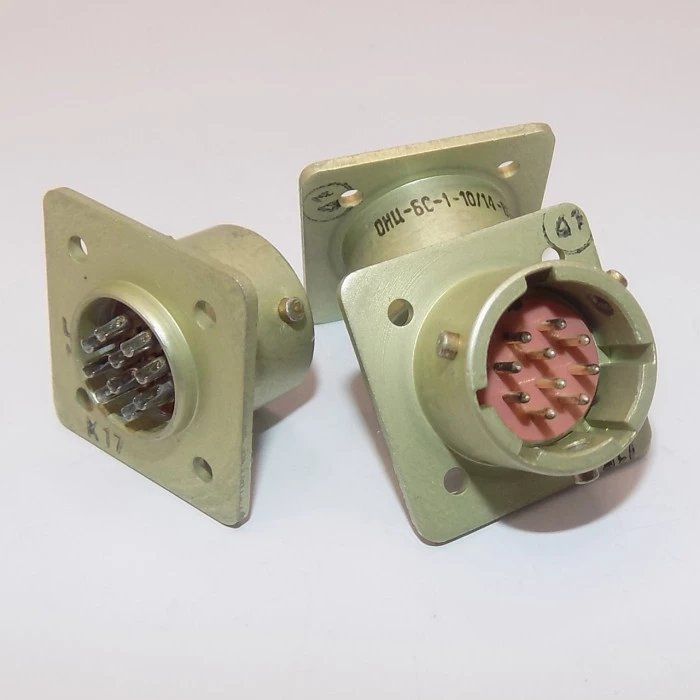

Вилка приборная, без кожуха; обозначение «В1» соответствует вилке первого конструктивного исполнения. Корпус цилиндрический, оснащён байонетным соединением с розеткой ОНЦ-БС-1/2, что обеспечивает многопозиционную поляризацию корпусов и исключает неверное сочленение. Контакты имеют серебряное покрытие; материалы контактов и изолятора типовые для серии ОНЦ-БС-1. Исполнение «В» — всеклиматическое: соединитель рассчитан на работу в широком диапазоне температур и при повышенной влажности, в том числе в условиях разрежения и избыточного давления. Герметичная конструкция вилки позволяет эксплуатировать её при перепадах давления.

Технические характеристики

• Максимальное рабочее напряжение (амплитудное значение) — до 250 В.
• Максимальный ток на одиночный контакт — до нескольких ампер; в серии ОНЦ-БС-1 до 4–7 А в зависимости от типоразмера.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм в зависимости от конкретного технического условия.
• Скорость утечки воздуха для герметичной вилки при перепаде давления 1 кгс/см² (около 98 кПа) — не более 0,01 л/ч.
• Минимальная наработка в циклах сочленения-расчленения — порядка 250 циклов.
• Минимальная наработка при хранении и эксплуатации — до примерно 15 000 часов.
• Сохраняемость при хранении в упаковке — порядка 10–15 лет.

Применение и условия эксплуатации

Соединитель применяется во всеклиматическом исполнении для внутреннего монтажа в аппаратуре, работающей в тяжёлых условиях: при перепадах температуры, повышенной влажности, разрежении и избыточном давлении. Герметичная вилка обеспечивает стабильную работу в условиях перепада давления, что важно для приборов, эксплуатируемых в негерметичных или частично герметизированных объёмах.

Байонетное соединение с многопозиционной поляризацией корпусов упрощает монтаж и повышает надёжность коммутации. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность электрических параметров при многократных сочленениях. Изделие поставляется в заводской упаковке.

Данные о приёмке и производстве

Соединитель выпускается в приёмке «ОТК», что подтверждает соответствие требованиям технических условий бР0.364.030ТУ (АШДК.434410.088ТУ). Производитель — «Элекон». Год выпуска — 2025. Артикул — 20613. Категория — ОНЦ. Краткое описание из каталога — заводская упаковка.
