Назначение соединителя ОНЦ-БС-1-10/14-В1-1-В «5»

ОНЦ-БС-1-10/14-В1-1-В «5» — субминиатюрный низкочастотный цилиндрический соединитель с байонетным механизмом сочленения, изготовленный предприятием Элекон по техническим условиям бР0.364.030ТУ. Изделие относится к серии ОНЦ — герметичных приборных соединителей с серебряным покрытием контактов — и предназначено для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.

Разъём применяется внутри блоков, шкафов и приборов, где требуется надёжное всеклиматическое соединение с относительно высокой токовой нагрузкой и стойкостью к внешним воздействиям. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к соединителям ответственного назначения.

Конструктивные особенности и технические характеристики

Соединитель выполнен в цилиндрическом корпусе с байонетным креплением, обеспечивающим быстрое сочленение и надёжную фиксацию. Конструкция предусматривает многопозиционную поляризацию корпусов и изоляторов, что исключает несанкционированное сочленение разъёмов разных типов.

• Тип: низкочастотный цилиндрический байонетный разъём, всеклиматическое исполнение «В».
• Количество контактов: 10, условный диаметр корпуса 14 мм.
• Покрытие контактов: серебро (модификация ОНЦ-БС-1); в модификации ОНЦ-БС-2 применяется золото.
• Максимальное рабочее напряжение (амплитудное значение): до 250 В.
• Рабочий ток на один контакт: до 3 А при диаметре контакта 1 мм; максимальный ток на разъём — порядка 30 А при равномерной нагрузке.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее нескольких тысяч МОм (по разным источникам — от 1000 до 5000 МОм).
• Рабочий диапазон температур: примерно от минус 60 °C до плюс 85 °C.
• Стойкость к вибрациям и ударным нагрузкам, характерным для специальной аппаратуры.

Применение и исполнение

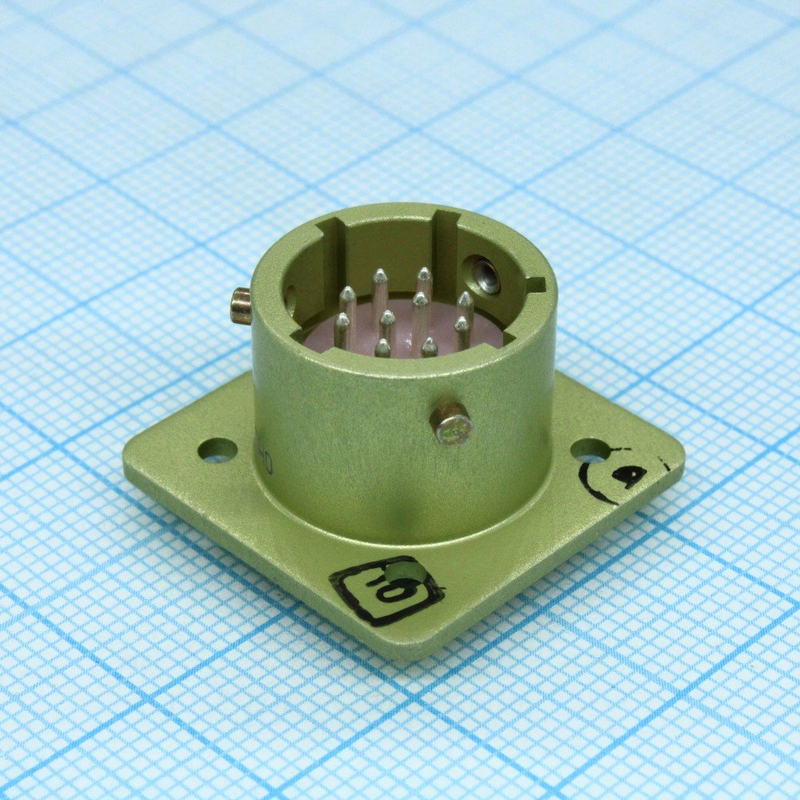

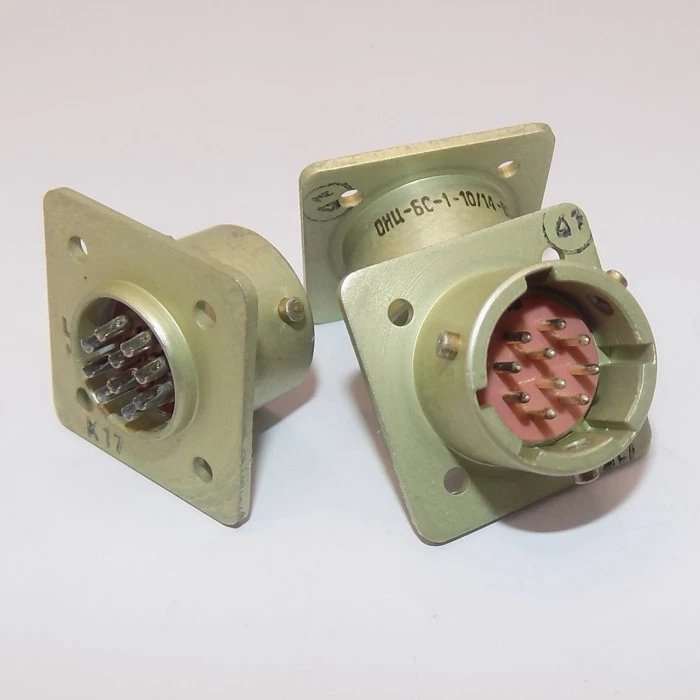

Вилка соединителя — приборная, герметичная, без кожуха, предназначена для внутреннего монтажа. Розетка — кабельная, обычно поставляется с прямым пластмассовым кожухом. Такое исполнение позволяет использовать разъём как в составе приборных блоков, так и в кабельных сборках.

Благодаря всеклиматическому исполнению и стойкости к механическим воздействиям соединитель подходит для эксплуатации в аппаратуре, работающей в широком диапазоне температур и условий. Область применения охватывает электронную аппаратуру специального и общего назначения, включая блоки, шкафы и приборы, где требуется надёжная коммутация цепей с токами до 3 А на контакт.

Маркировка и идентификация

В обозначении ОНЦ-БС-1-10/14-В1-1-В «5» заложена информация об основных параметрах изделия. Аббревиатура ОНЦ указывает на серию герметичных приборных соединителей, индекс БС-1 — на модификацию с серебряным покрытием контактов, числа 10/14 обозначают количество контактов и условный диаметр корпуса, а индекс В1-1-В определяет конструктивное исполнение и всеклиматическое применение. Литера «5» в обозначении соответствует приёмке «5», обычно связанной с поставкой по категории «ВП» или «ПЗ».

Артикул изделия — 20612. Производитель — Элекон. Год выпуска указанной партии — 2000. Изделие поставляется в соответствии с техническими условиями бР0.364.030ТУ.
