Назначение разъёма ОНЦ-БС-1-10/14-В1-1-В

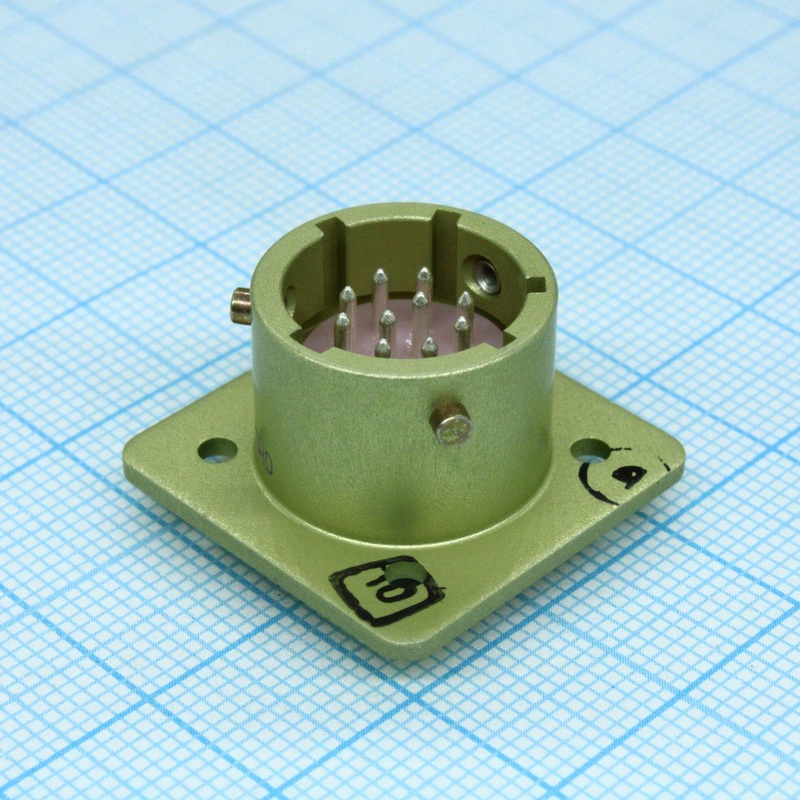

ОНЦ-БС-1-10/14-В1-1-В «ЭЛЕКОН» — субминиатюрный низкочастотный цилиндрический разъём во всеклиматическом исполнении. Он предназначен для коммутации цепей постоянного и переменного тока с рабочими частотами примерно до 3 МГц. Соединитель применяется в аппаратуре общего и специального назначения, где требуется надёжное электрическое соединение при ограниченном монтажном объёме.

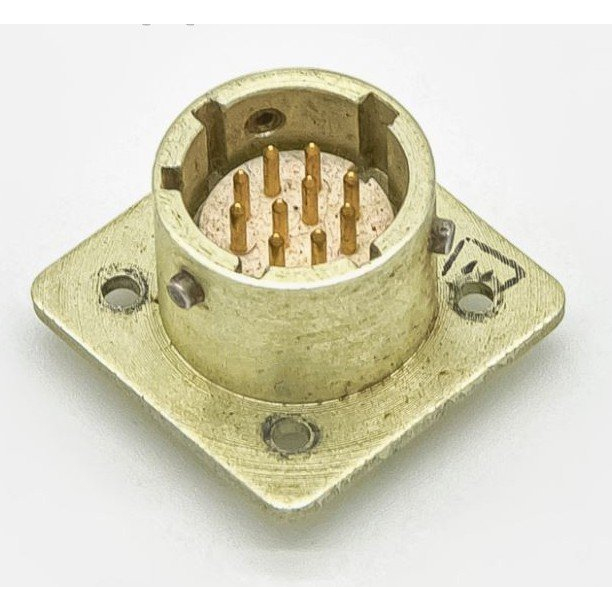

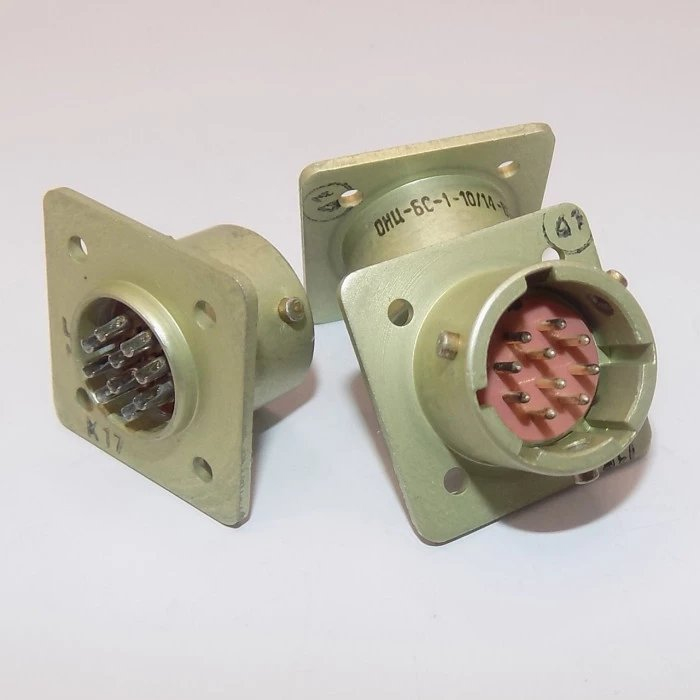

Изделие относится к типу ОНЦ-БС-1 и представляет собой соединительную пару: герметичную приборную вилку в исполнении «В1-1-В» и соответствующую кабельную розетку. Такое построение позволяет монтировать вилку внутри блока или прибора, а розетку использовать на стороне подключаемого кабеля.

Конструктивные особенности и подтверждённые характеристики

Корпус разъёма цилиндрический, соединение байонетное. Многошпоночная поляризация корпуса и многопозиционная установка изоляторов защищают от ошибочного и несанкционированного подключения. Количество контактов — 10. Условный диаметр корпуса — 14 миллиметров.

Основные электрические параметры:

• Максимальное рабочее напряжение (амплитудное значение) — 250 вольт.
• Рабочая токовая нагрузка на контакт — до 3 ампер в типовом режиме для контактов диаметром 1 миллиметр.
• Сопротивление контактов — не более 5 миллиом.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 мегаом для данной серии; общие типовые нормы составляют не менее 1000 мегаом.

Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению. Приборная вилка монтируется внутри блока или прибора, без кожуха. Кабельная розетка выполнена с прямым пластмассовым кожухом, что упрощает подключение и фиксацию кабеля.

Исполнение, условия эксплуатации и приёмка

Разъём изготавливается во всеклиматическом исполнении «В» по техническим условиям, включая приёмку «5» по бР0.364.030ТУ. Это допускает эксплуатацию в широком диапазоне температур и при вибрационных нагрузках. Рабочий интервал температуры окружающей среды обычно составляет от минус 60 до плюс 85 градусов Цельсия. Изделие рассчитано на воздействие вибрации и ударов, характерных для бортовой и стационарной аппаратуры.

Подтверждённые сведения о товаре:

• Производитель — Элекон.
• Категория — ОНЦ.
• Артикул — 20611.
• Приёмка — «5».
• Год — 2025.
• Краткое описание из каталога — заводская упаковка.

Таким образом, ОНЦ-БС-1-10/14-В1-1-В применяется для построения электрических соединений в приборах и блоках, где необходимы субминиатюрные габариты, байонетная фиксация, защита от неверного сочленения и работа в жестких климатических условиях. Сочетание десяти контактов, напряжения до 250 вольт и токовой нагрузки до 3 ампер на контакт делает его пригодным для коммутации цепей питания и сигнальных линий низкочастотного диапазона.
