Назначение разъёма ОНЦ-БС-1-10/14-В1-1-В

ОНЦ-БС-1-10/14-В1-1-В «Элекон “5”» — субминиатюрный байонетный низкочастотный цилиндрический разъём из серии ОНЦ-БС-1. Он предназначен для внутреннего монтажа во всеклиматическом исполнении и применяется в аппаратуре специального и общего назначения. Разъём служит для соединения и разъединения цепей постоянного, переменного (до примерно 3 МГц) и импульсных токов в электронной аппаратуре.

Исполнение «В» означает всеклиматическое исполнение, а индекс «5» — вид приёмки по техническим условиям бР0.364.030ТУ. Модель изготовляется по этим техническим условиям, приёмка «5», выпуск предприятия Элекон.

Конструктивные особенности и подтверждённые характеристики

Тип соединения — байонетный, с многошпоночной поляризацией корпусов и многопозиционной установкой изоляторов, что защищает от несанкционированного соединения. Условный диаметр корпуса — 14 мм, общее количество контактов — 10.

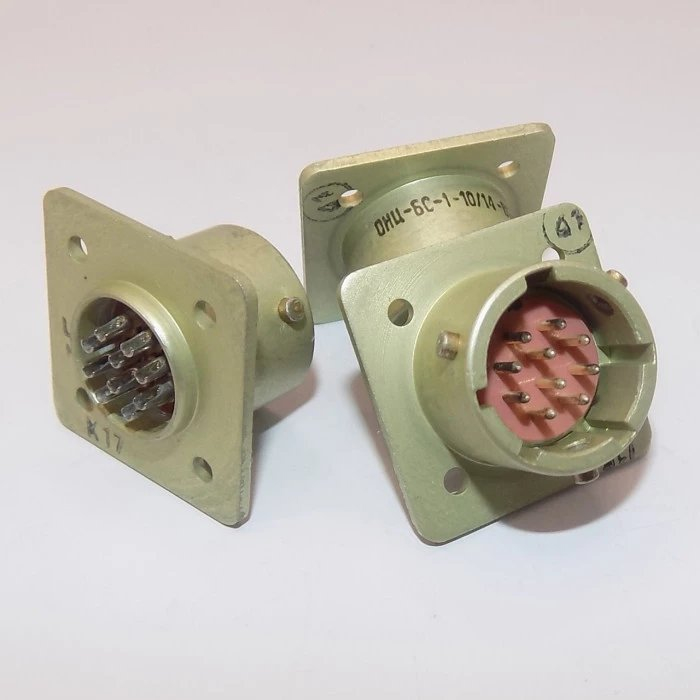

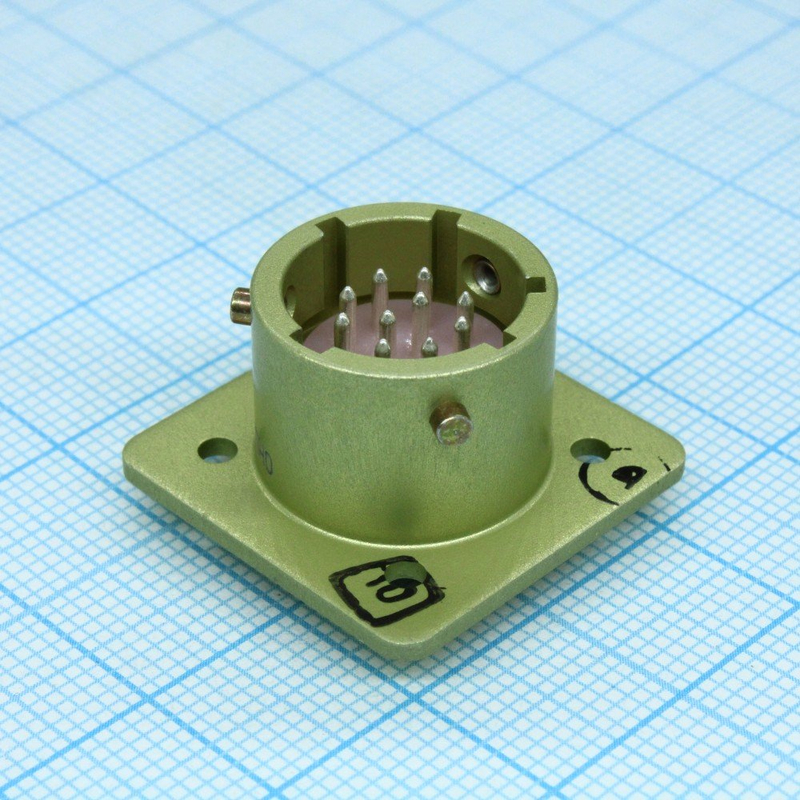

Исполнение В1-1-В соответствует приборной вилке без кожуха, герметичной по цепям и корпусу, предназначенной для монтажа на приборе.

• Максимальное рабочее напряжение (амплитудное значение) — до 250 В.
• Токовая нагрузка на один контакт — до примерно 3 А для контактов диаметром 1 мм.
• Максимальный рабочий ток всего разъёма может достигать порядка 30 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм (в некоторых источниках указывается не менее 1000 МОм, в зависимости от ТУ).
• Диапазон рабочих температур — примерно от минус 60 °C до плюс 85 °C, что соответствует всеклиматическому исполнению.
• Контакты, как правило, имеют серебряное покрытие, обеспечивающее хорошую проводимость и стабильность параметров во времени.

Устойчивость к механическим воздействиям

Соединитель рассчитан на работу в условиях вибрации с частотой до 5000 Гц и ускорением до 200 м/с². Он выдерживает многократные ударные нагрузки до примерно 1470 м/с², а также одномоментные удары до 10000 м/с².

Применение и условия эксплуатации

Разъём применяется в электронной аппаратуре для коммутации цепей постоянного, переменного и импульсного тока. Благодаря всеклиматическому исполнению и стойкости к вибрации и ударам он подходит для аппаратуры специального и общего назначения, эксплуатируемой в жёстких условиях.

Приборная вилка без кожуха монтируется непосредственно на приборе и обеспечивает герметичность по цепям и корпусу. Байонетное соединение с поляризацией корпусов исключает ошибочное сочленение, что важно при многократных циклах соединения и разъединения.

Краткие сведения

1. Производитель — Элекон.
2. Артикул — 20610.
3. Категория — ОНЦ.
4. Приёмка — «5».
5. Год — 2021.
6. Поставка — заводская упаковка.
