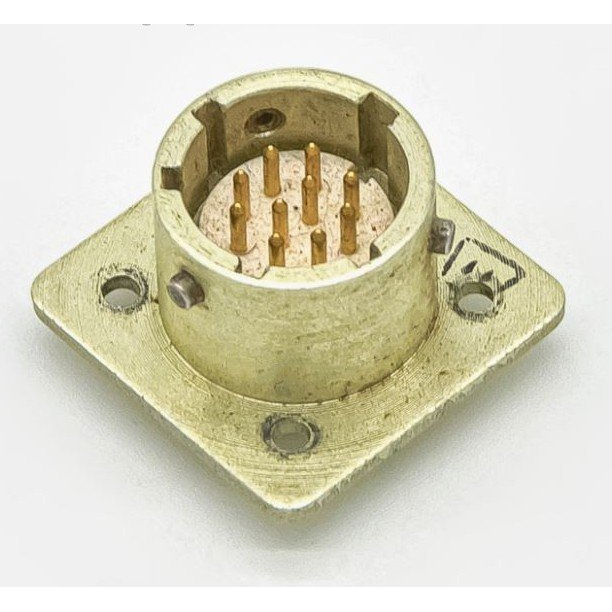

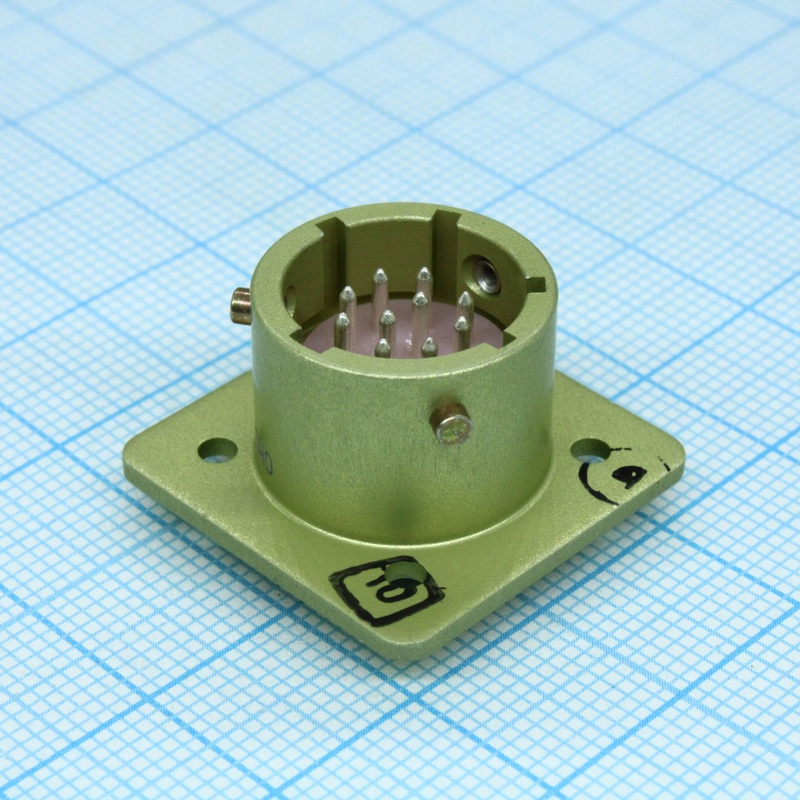

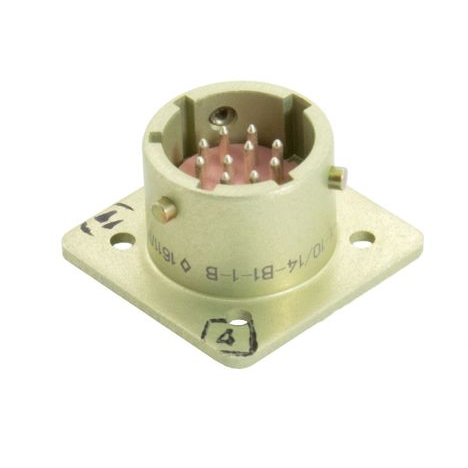

Назначение соединителя ОНЦ-БС-1-10/14-В1-2-В «5»

ОНЦ-БС-1-10/14-В1-2-В «5» — цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока низкой частоты. Изделие применяется для подключения кабельных линий к блокам аппаратуры, межблочных соединений и передачи сигналов управления, питания и измерительной информации.

Маркировка «ОНЦ-БС» обозначает тип соединителя, цифра «1» указывает на серебряное покрытие контактов, число «10» соответствует количеству контактов, а «14» — условному диаметру корпуса в миллиметрах. Артикул изделия — 7121. Приёмка товара — «5».

Подтверждённые особенности и характеристики

Конструкция соединителя рассчитана на многократные циклы сочленения и разъединения, что делает его пригодным для эксплуатации в условиях, где требуется регулярное подключение и отключение кабельных сборок.

• Тип соединителя: цилиндрический низкочастотный.
• Тип сочленения: байонетное, обеспечивающее быстрое и надёжное соединение и разъединение, а также устойчивость к вибрациям.
• Количество контактов: 10.
• Покрытие контактов: серебро (Ag), что обеспечивает высокую электропроводность и хорошую коррозионную стойкость.
• Условный диаметр корпуса: 14 мм.
• Конструктивное исполнение: обозначение «В1» может указывать на кабельную вилку (штекер), предназначенную для монтажа на кабель.
• Климатическое исполнение: обозначения «2» и «В» в маркировке часто указывают на возможность эксплуатации в умеренном или всеклиматическом исполнении, обеспечивая работоспособность в широком диапазоне температур и влажности.
• Приёмка: «5».

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока низкой частоты. Байонетный замок фиксирует сочленённое положение и препятствует самопроизвольному рассоединению под воздействием вибрации и механических нагрузок.

Условия эксплуатации

Климатическое исполнение обеспечивает работоспособность изделия в широком диапазоне температур и влажности. Устойчивость к внешним воздействиям, включая вибрации и механические удары, позволяет применять соединитель в подвижных и стационарных устройствах.

Применение соединителя ОНЦ-БС-1-10/14-В1-2-В «5»

Соединители серии ОНЦ-БС благодаря надёжности, байонетному сочленению и стойкости к внешним воздействиям широко применяются в различных отраслях промышленности и техники.

• Промышленное оборудование: системы автоматизации, станки с ЧПУ, производственные линии, робототехника, где требуется надёжное подключение датчиков, исполнительных механизмов и блоков управления.
• Измерительная и контрольная аппаратура: лабораторное и полевое оборудование для передачи сигналов и питания.
• Радиотехническая аппаратура: коммутация низкочастотных цепей и цепей питания в различных электронных устройствах.
• Транспорт: железнодорожный транспорт, авиация (в некритичных цепях), автомобильная электроника для обеспечения стабильной работы систем.
• Военная техника: благодаря повышенной надёжности и устойчивости к внешним факторам, включая вибрации и механические удары.
• Связь: оборудование связи для межблочных соединений.

Изделие поставляется под артикулом 7121 в категории ОНЦ. Данные о производителе, кратком описании из каталога, комплектации, гарантии и стране производства в предоставленных сведениях не указаны.
