Назначение

ОНЦ-БС-1-10/14-В1-1-В — субминиатюрный цилиндрический низкочастотный соединитель байонетного типа. Он предназначен для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсных токов. Изделие применяется для электрического соединения и быстрого расчленения цепей в приборах и кабельных сборках, где требуется компактный размер и надёжная фиксация.

Конструкция и особенности

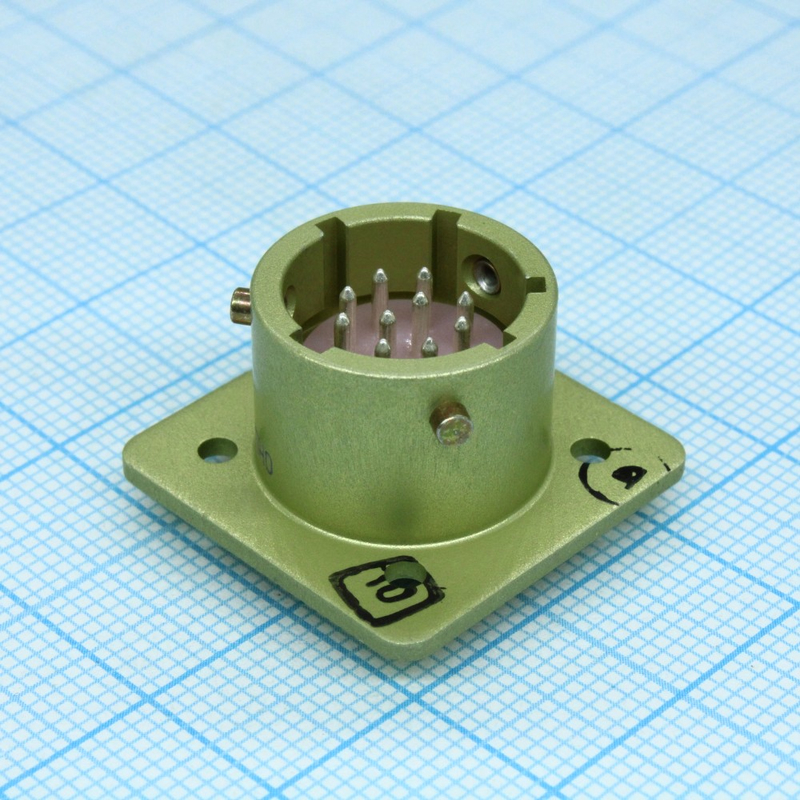

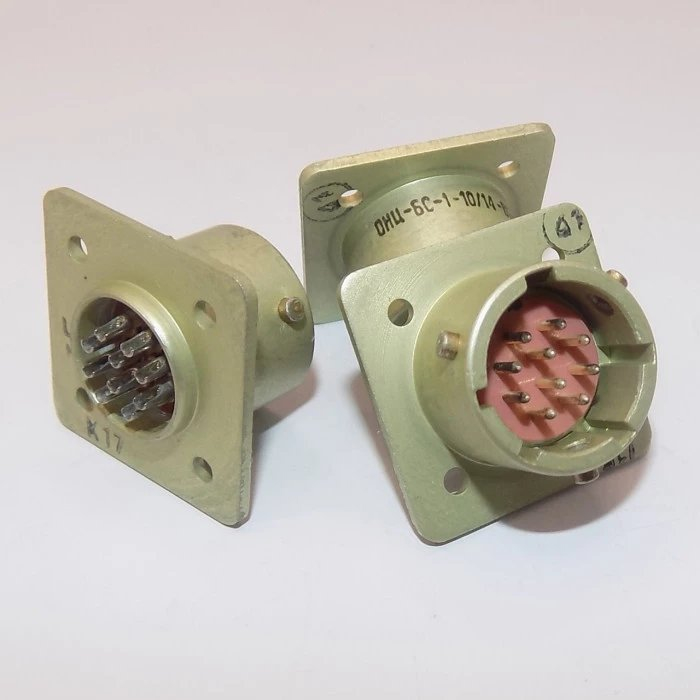

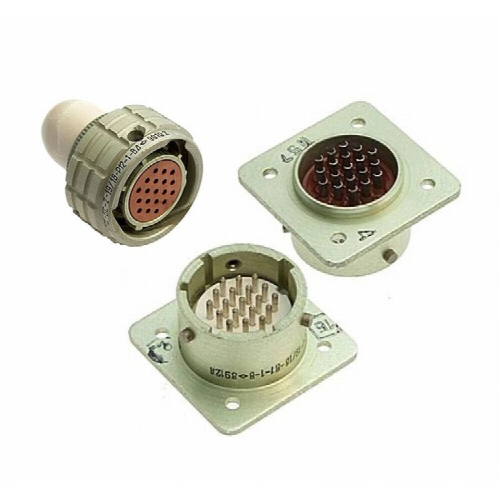

Соединитель представляет собой приборную вилку без кожуха, выполненную в герметичном исполнении. Она сочетается с кабельной розеткой с прямым пластмассовым кожухом. Байонетный механизм обеспечивает быстрое соединение и надёжную фиксацию, а многопозиционная поляризация и изоляторы защищают от неправильного сочленения.

Корпус имеет условный диаметр 14 мм, число контактов — 10. Контакты покрыты серебром, возможно также золочение. Габаритные размеры составляют approximately 24 на 24 на 16,4 мм, что позволяет использовать соединитель в приборах с ограниченным монтажным пространством.

Технические характеристики

• Число контактов: 10.
• Условный диаметр корпуса: 14 мм.
• Покрытие контактов: серебро, возможно золото.
• Максимальное рабочее напряжение: 250 В.
• Токовая нагрузка на контакт: 3 А, максимально 4 А на одиночный контакт.
• Суммарный ток на соединитель: до 30 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Габариты: около 24 на 24 на 16,4 мм.
• Рабочий диапазон температур: от минус 60 до плюс 85 градусов Цельсия.
• Число соединений-расчленений: 250.
• Наработка: не менее 15000 часов.
• Срок хранения: 15 лет.

Условия эксплуатации

Соединитель выпускается во всеклиматическом исполнении. Он выдерживает вибрацию с частотой до 5000 Гц при ускорении 200 метров на секунду в квадрате, однократные удары с ускорением до 10000 метров на секунду в квадрате, пониженное атмосферное давление 1,3 на 10 в минус четвёртой степени Паскаля и влажность до 98 процентов при температуре плюс 35 градусов Цельсия. Указанные параметры подтверждают пригодность изделия для работы в жёстких условиях.

Применение

ОНЦ-БС-1-10/14-В1-1-В применяется в радиоэлектронной аппаратуре, измерительных приборах и кабельных системах, где требуется передача сигналов низкой частоты и питающих напряжений. Благодаря герметичной конструкции вилки и защите от неправильного соединения соединитель подходит для ответственных узлов, работающих при широком диапазоне температур и повышенной влажности. Артикул изделия — 7117, категория — ОНЦ.
