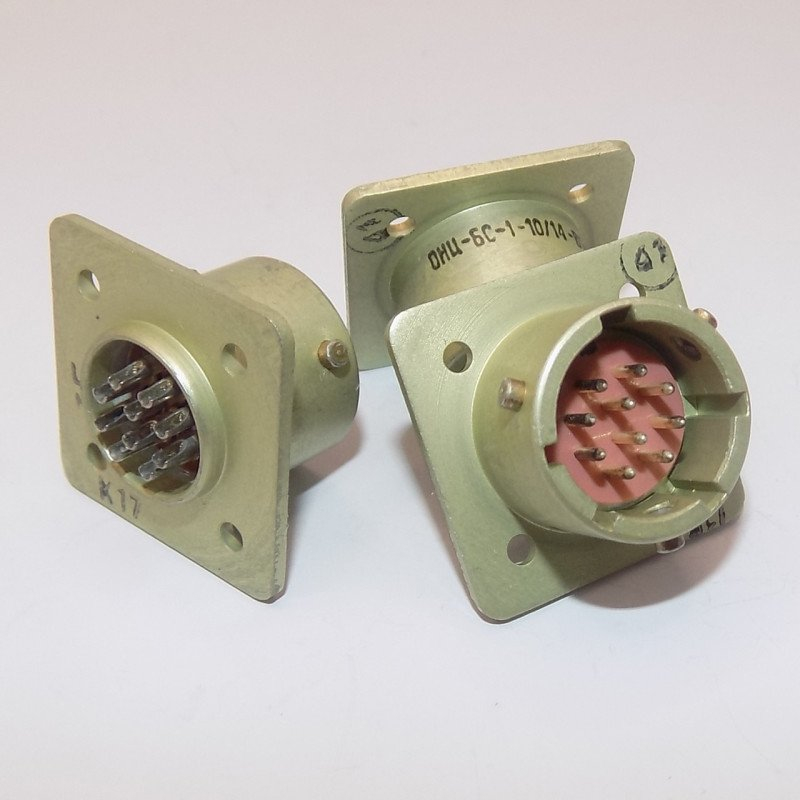

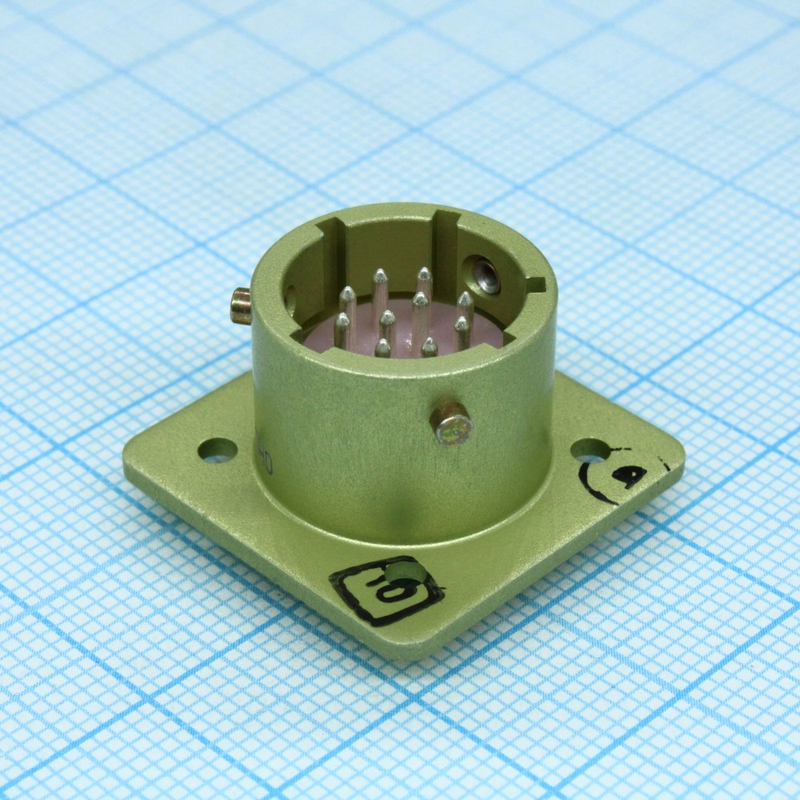

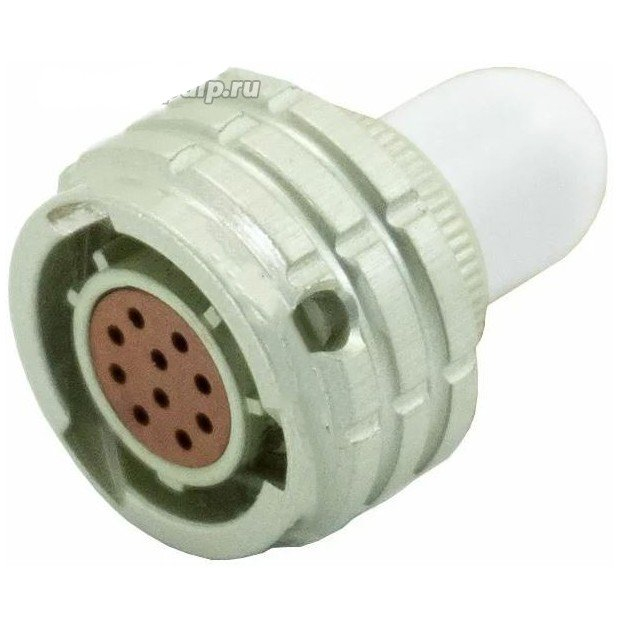

Назначение соединителя ОНЦ-БС-1-10/14-В1-1-В

ОНЦ-БС-1-10/14-В1-1-В — субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа. Изделие предназначено для работы в электрических цепях постоянного, переменного тока частотой до 3 МГц и импульсного тока. Соединитель применяется для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.

Тип соединителя — ОНЦ-БС. Конструктивное исполнение — вилка приборная, то есть часть соединителя, устанавливаемая непосредственно на корпус прибора. Условный диаметр корпуса — 14. Количество контактов — 10. Покрытие контактов — серебро.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели. Все значения относятся к исполнению с индексом В1 и всеклиматическому исполнению.

• Тип соединителя — ОНЦ-БС.
• Часть соединителя — вилка приборная, для внутреннего монтажа.
• Количество контактов — 10.
• Условный диаметр корпуса — 14.
• Покрытие контактов — серебро.
• Многопозиционная поляризация.
• Всеклиматическое исполнение.
• Сопротивление контактов — 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях — 1000 МОм.
• Максимальное рабочее напряжение (амплитудное значение) — 250 В.
• Количество сочленений и расчленений — 250.
• Минимальная наработка — 15000 часов.
• Срок сохраняемости — 15 лет.

Условия эксплуатации и устойчивость к воздействиям

Соединитель рассчитан на эксплуатацию в жёстких климатических и механических условиях, что подтверждается заявленными параметрами стойкости. Рабочая температура окружающей среды — от минус 60 до плюс 85 градусов Цельсия. Данный диапазон позволяет применять изделие как в аппаратуре, работающей в неотапливаемых помещениях, так и в технике, подверженной нагреву при работе.

По механическим воздействиям заявлены следующие параметры:

• Синусоидальная вибрация — диапазон частот от 1 до 5000 Гц.
• Механический удар одиночного действия с ускорением 10000 метров на секунду в квадрате.
• Механический удар многократного действия с ускорением 1471 метр на секунду в квадрате.

Совокупность этих характеристик определяет области применения: бортовые и наземные системы, приборы специального назначения, промышленная электроника и другое оборудование, где требуются компактные низкочастотные соединители с повышенной устойчивостью к вибрации и ударам.

Область применения и особенности монтажа

ОНЦ-БС-1-10/14-В1-1-В применяется для внутреннего монтажа, то есть для установки внутри корпуса прибора или блока. Вилка приборная с условным диаметром корпуса 14 и десятью контактами обеспечивает компактное подключение цепей управления, питания и сигнальных линий с частотой до 3 МГц.

Многопозиционная поляризация исключает неправильное сочленение ответных частей, что важно при сборке многоконтактных соединений. Серебряное покрытие контактов способствует стабильному переходному сопротивлению, значение которого нормируется на уровне 5 мОм. Высокое сопротивление изоляции — 1000 МОм в нормальных климатических условиях — подтверждает пригодность изделия для цепей с напряжением до 250 В (амплитудное значение).

Ресурсные показатели — 250 циклов сочленения и расчленения, минимальная наработка 15000 часов и срок сохраняемости 15 лет — определяют умеренную интенсивность эксплуатации и длительное хранение без потери рабочих свойств. Изделие выпускается во всеклиматическом исполнении, что расширяет географию и условия его использования без дополнительной защиты.

Артикул товара — 7116, категория — ОНЦ. Год выпуска, указанный в имеющемся описании, — 2015.
