Назначение соединителя

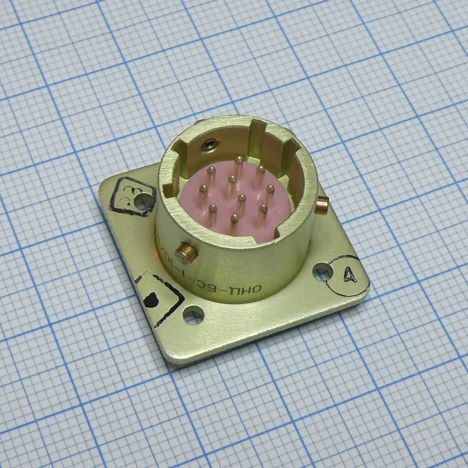

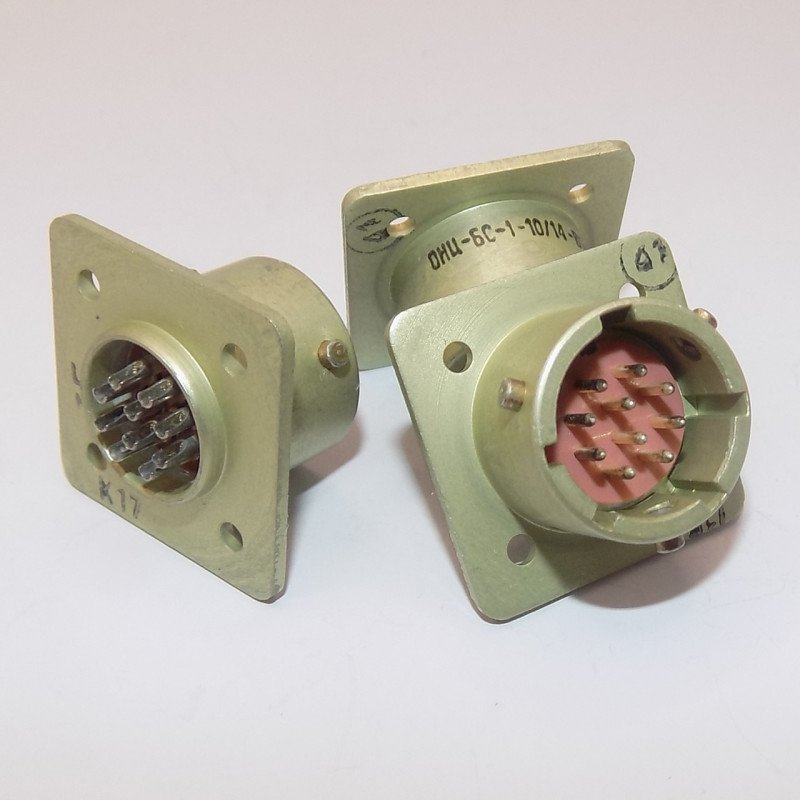

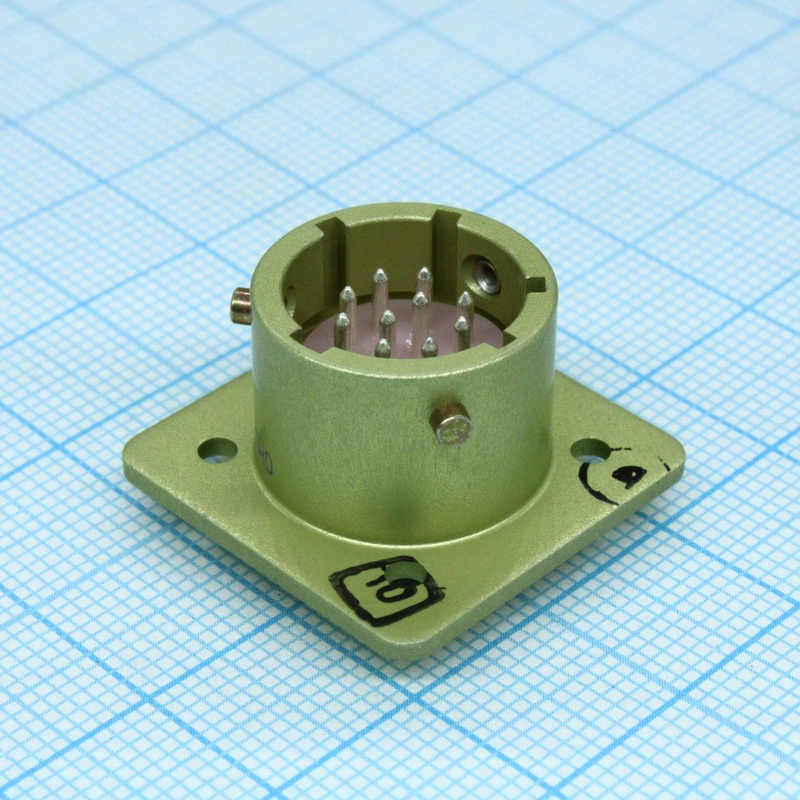

ОНЦ-БС-1-10/14-В1-3-В «5» — цилиндрический низкочастотный соединитель, предназначенный для электрического соединения цепей в составе приборов и оборудования. Изделие представляет собой герметичную приборную вилку, которая сочленяется с негерметичной кабельной розеткой. Конструкция рассчитана на подключение к печатной плате, что делает соединитель удобным для монтажа непосредственно в электронные модули и блоки управления.

Приёмка «5» подтверждает, что изделие прошло контроль по установленным требованиям и допущено к применению в ответственных узлах. Соединитель относится к категории ОНЦ и предназначен для работы в составе низкочастотных электрических цепей.

Подтверждённые особенности и характеристики

Ниже перечислены параметры и конструктивные решения, указанные для данной модели. Значения приведены в том виде, в котором они заявлены для типового исполнения серии.

• Тип соединителя — цилиндрический, низкочастотный.
• Исполнение — герметичная приборная вилка.
• Количество контактов — 10.
• Тип монтажа — для печатного монтажа, на плату.
• Поляризация — многошпоночная, предотвращает неправильное сочленение.
• Исполнение по числу позиций — многопозиционное.
• Номинальный рабочий ток — до 10 А на контакт.
• Номинальное рабочее напряжение — до 250 В переменного тока, эффективное значение.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — не менее 1500 В переменного тока, эффективное значение.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Механическая износостойкость — не менее 500 циклов сочленений и расчленений.
• Герметичность — герметичной является приборная вилка, что обеспечивает защиту от пыли и влаги, как правило до IP67 при сочленении.

Материалы и конструкция

Корпус соединителя изготавливается из алюминиевых сплавов с защитным покрытием. Контакты выполняются из медного сплава с покрытием, например золотом или серебром. Изоляторы изготовлены из термореактивных пластмасс. Такое сочетание материалов обеспечивает стойкость к внешним воздействиям и стабильность электрических параметров.

Применение

Соединитель применяется там, где требуется надёжное герметичное подключение к печатной плате и устойчивость к жёстким условиям эксплуатации. К основным областям применения относятся:

1. Промышленная автоматизация и робототехника.
2. Системы управления и контроля технологическими процессами.
3. Измерительное и испытательное оборудование.
4. Медицинская аппаратура.
5. Телекоммуникационные системы.
6. Авиационная и космическая техника, бортовое оборудование.
7. Наземный и морской транспорт, включая железнодорожную технику и судовое оборудование.
8. Оборудование, эксплуатируемое при повышенной влажности, вибрациях, ударах и пыли.

Во всех перечисленных случаях соединитель обеспечивает электрическое соединение цепей при воздействии неблагоприятных факторов окружающей среды.

Варианты исполнения серии

Для данной серии существуют различные варианты исполнения разъёма, отличающиеся назначением и способом монтажа. К ним относятся:

• ОНЦ-БС-1-10/14-В1-1-В — вилка.
• ОНЦ-БС-1-10/14-В1-2-В — вилка для печатного монтажа.
• ОНЦ-БС-1-10/14-В1-3-В — вилка для печатного монтажа.

Модель ОНЦ-БС-1-10/14-В1-3-В «5» относится к исполнениям для печатного монтажа и поставляется с приёмкой «5».
