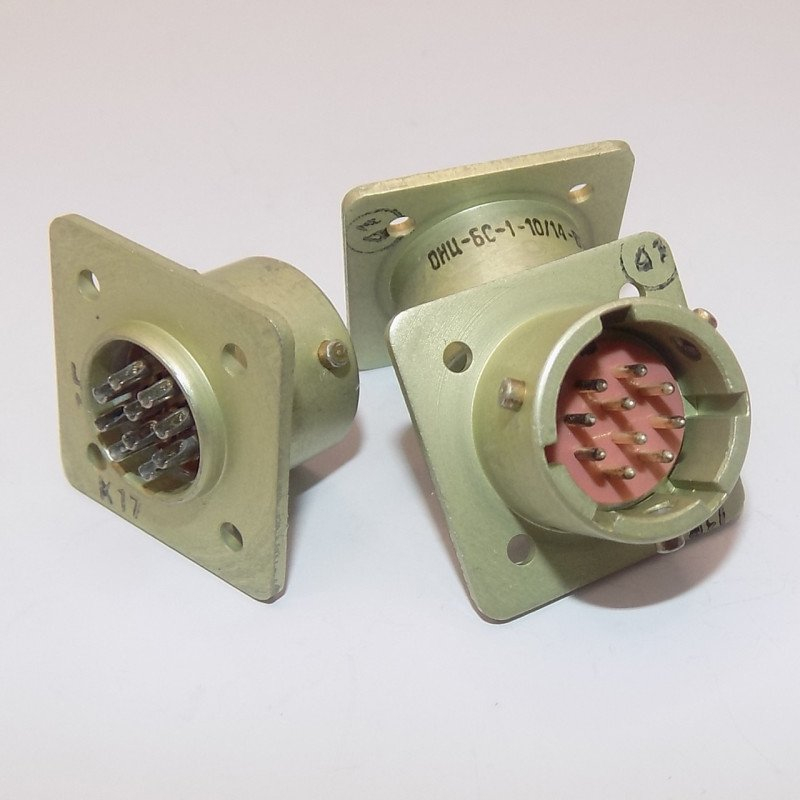

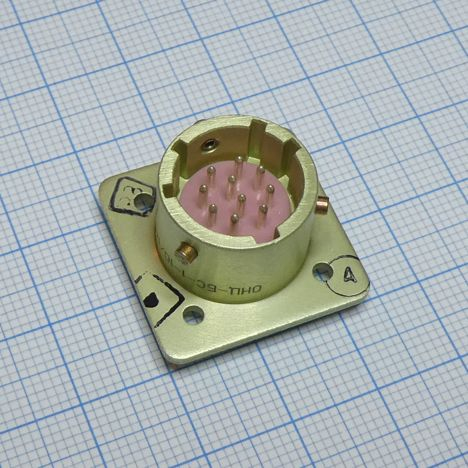

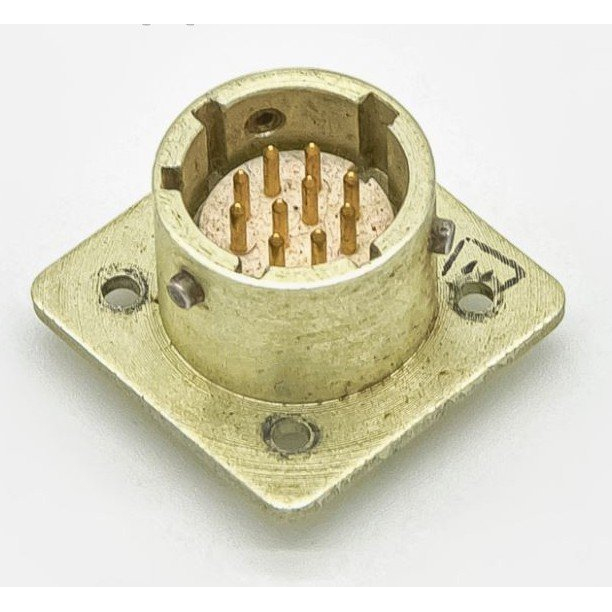

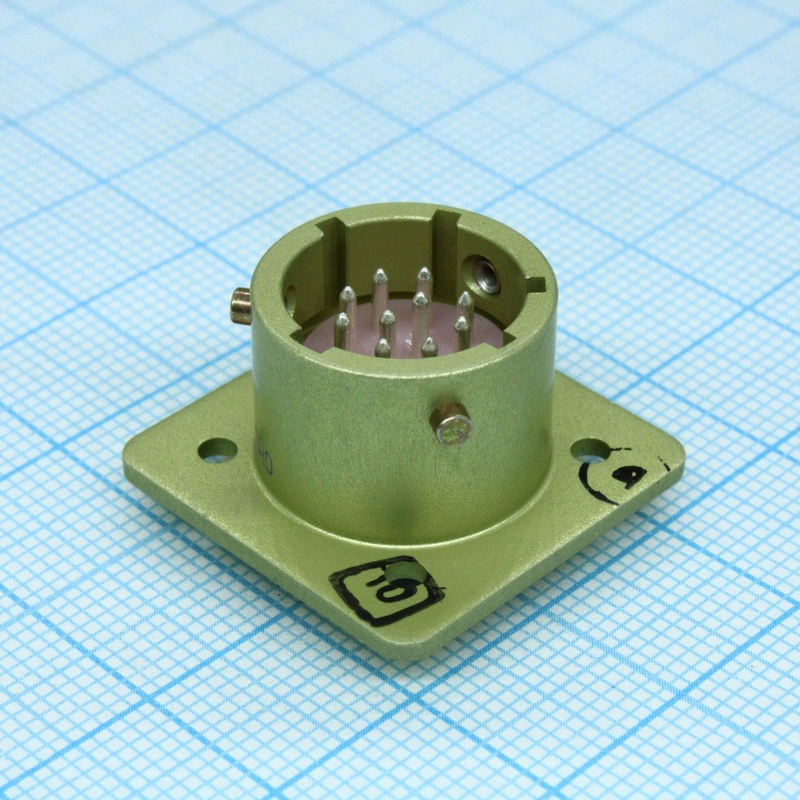

Назначение соединителя ОНЦ-БС-1-10/14-В1-3-В

ОНЦ-БС-1-10/14-В1-3-В «5» — это электрический соединитель, предназначенный для работы в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для внутреннего монтажа и относится к всеклиматическому исполнению, что подтверждается маркировкой «В» в условном обозначении.

Соединитель изготовлен в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ). Конструктивно он состоит из герметичной приборной вилки и негерметичной кабельной розетки. Вилки выпускаются приборного типа, розетки — с прямым пластмассовым кожухом.

Расшифровка условного обозначения

Обозначение ОНЦ-БС-1-10/14-В1-3-В содержит полную информацию о конструктивных и электрических параметрах изделия:

• ОНЦ-БС — тип соединителя;
• 1 — покрытие контактов: серебро (значение 2 соответствует золоту);
• 10 — количество контактов;
• 14 — условный диаметр корпуса;
• В — вилка;
• 1 — конструктивное исполнение: вилка приборная (значение 12 соответствует розетке кабельной с прямым кожухом);
• 3 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

Таким образом, полное наименование однозначно определяет тип корпуса, число контактов, вид покрытия и область применения изделия.

Конструктивные особенности и защита от неверного сочленения

Соединитель имеет многошпоночную поляризацию и многопозиционную установку изоляторов, которая может включать от 3 до 20 позиций. Данное решение защищает от несанкционированного сочленения и исключает ошибочное подключение ответных частей. Сочленение соединителей выполняется байонетным способом, что обеспечивает быстрое и надёжное соединение.

Контакты изделия выполнены в виде штырей. Такая конструкция типична для приборных вилок и обеспечивает стабильный электрический контакт при эксплуатации.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя ОНЦ-БС-1-10/14-В1-3-В «5»:

• тип контактов — штырь;
• сопротивление контактов — не более 0,005 Ом;
• рабочее напряжение — 250 В;
• сопротивление изолятора — не менее 1000 МОм;
• количество сочленений-расчленений — 250;
• минимальная наработка — 15000 часов;
• срок сохраняемости — 15 лет.

Указанные значения подтверждают, что соединитель рассчитан на длительную эксплуатацию с сохранением электрических параметров в пределах установленных норм.

Применение и приёмка

Благодаря всеклиматическому исполнению и стойкости к переменному току частотой до 3 МГц соединитель может использоваться в составе электрооборудования, работающего в различных климатических условиях. Область применения охватывает цепи постоянного, переменного и импульсного тока, где требуется герметичное подключение приборной части к кабельной линии.

Товар имеет приёмку «5», что подтверждает его соответствие установленным требованиям и пригодность для применения в ответственных изделиях. Артикул изделия — 7125. Изделие относится к категории ОНЦ.

Соединитель поставляется в виде вилки приборной герметичной; розетка кабельная с прямым пластмассовым кожухом является ответной частью и выполняется негерметичной. Год выпуска указан как 2015.
