Назначение соединителя

ОНЦ-БС-1-10/14-В1-2-В «5» — цилиндрический электрический соединитель общего назначения, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для электрического соединения и коммутации цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и других технических систем, где требуется надёжное разъёмное соединение с точной ориентацией при сочленении.

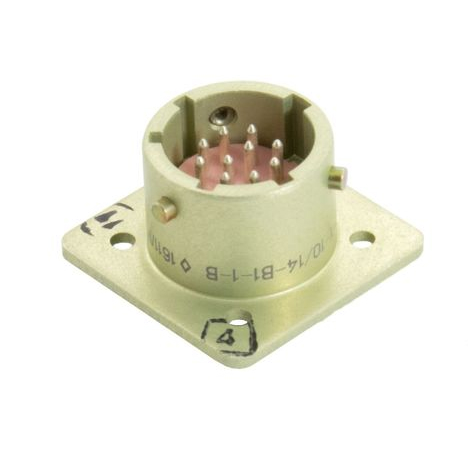

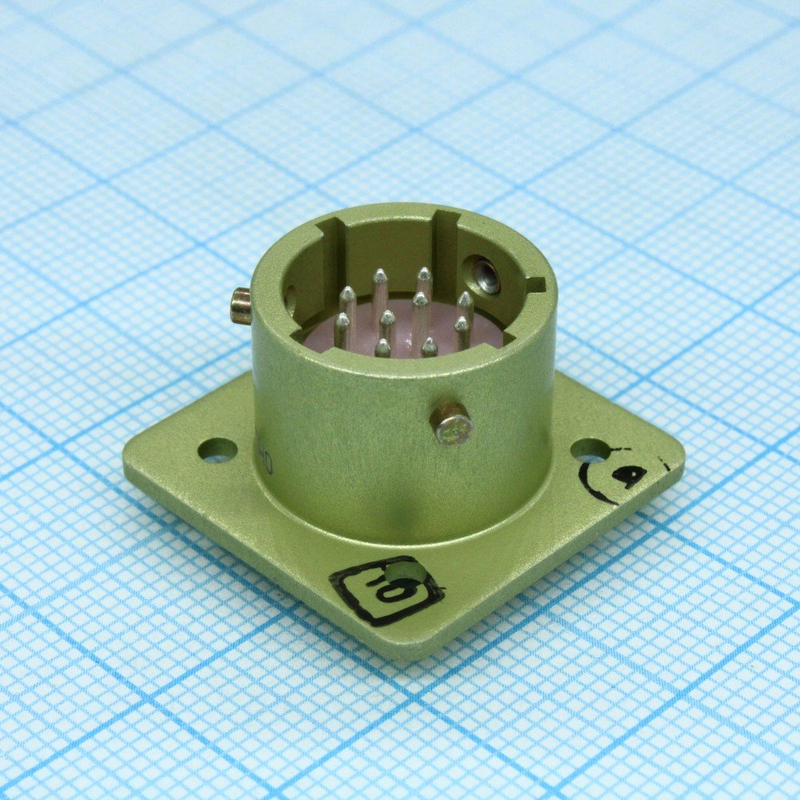

Конструктивно соединитель состоит из двух частей: герметичной приборной вилки (штекер) и негерметичной кабельной розетки (гнездо). Такое исполнение позволяет осуществить герметичный ввод в корпус аппаратуры через приборную вилку, а кабельную розетку использовать для подключения кабельной линии.

Подтверждённые особенности и характеристики

• Тип соединителя: цилиндрический, общего назначения.
• Состав: герметичная приборная вилка (штекер) и негерметичная кабельная розетка (гнездо).
• Количество контактов: 10.
• Диаметр корпуса и размер посадочной части: 14 мм.
• Поляризация: многошпоночная, обеспечивает правильную ориентацию при сочленении и исключает неправильное подключение.
• Исполнение: многопозиционное.
• Тип сочленения: резьбовое, обеспечивает надёжное и виброустойчивое соединение.
• Тип монтажа: приборная вилка — для монтажа на панель аппаратуры; кабельная розетка — для монтажа на кабель.
• Герметичность: приборная вилка герметична, что позволяет использовать её для герметичного ввода в аппаратуру; кабельная розетка негерметична.
• Приёмка: «5».
• Год выпуска, указанный в описании: 2016.

Указанные характеристики определяют область применения изделия и допустимые условия эксплуатации. Многошпоночная поляризация и резьбовое сочленение совместно обеспечивают устойчивость соединения к вибрационным и механическим воздействиям, что важно для ответственных систем.

Область применения

Соединитель ОНЦ-БС-1-10/14-В1-2-В «5» применяется в следующих областях:

• Радиоэлектронная аппаратура общего и специального назначения.
• Промышленное оборудование и системы автоматизации.
• Измерительная техника и лабораторное оборудование.
• Средства связи и телекоммуникации.
• Системы управления и контроля.
• Авиационная, космическая и морская техника — в зависимости от конкретных требований к герметичности и устойчивости к внешним факторам.
• Наземная транспортная техника.

Благодаря герметичному исполнению приборной вилки изделие может использоваться в тех случаях, когда требуется защита внутреннего объёма аппаратуры от проникновения влаги и загрязнений через место ввода. Негерметичная кабельная розетка при этом обеспечивает удобство монтажа на кабеле.

Условия эксплуатации и монтажа

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц. При монтаже приборная вилка устанавливается на панель аппаратуры, а кабельная розетка — на кабель. Резьбовое сочленение и многошпоночная поляризация упрощают сборку и снижают риск повреждения контактов при неправильной ориентации. Изделие относится к категории общего назначения и может применяться в составе различных технических систем при соблюдении требований к условиям эксплуатации, определяемых конкретным проектом.
