Назначение и область применения

ОНЦ-БС-1-10/14-В1-1-В «5» — субминиатюрный цилиндрический низкочастотный соединитель внутреннего монтажа. Изделие предназначено для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока. Рабочая частота переменного тока — до 3 МГц.

Соединитель применяется в электронной аппаратуре специального назначения, а также в электронной аппаратуре общего назначения. Область использования определяется совокупностью электрических параметров, климатическим исполнением и видом приёмки.

Конструкция и исполнение

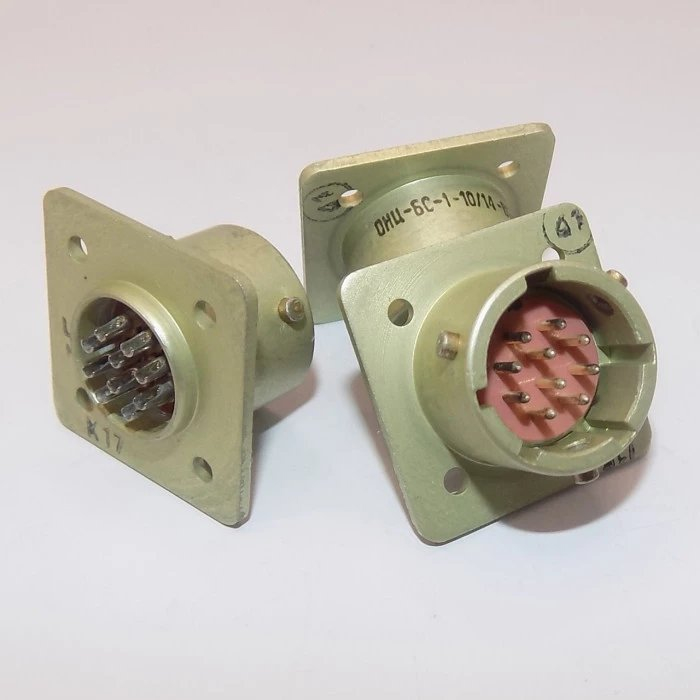

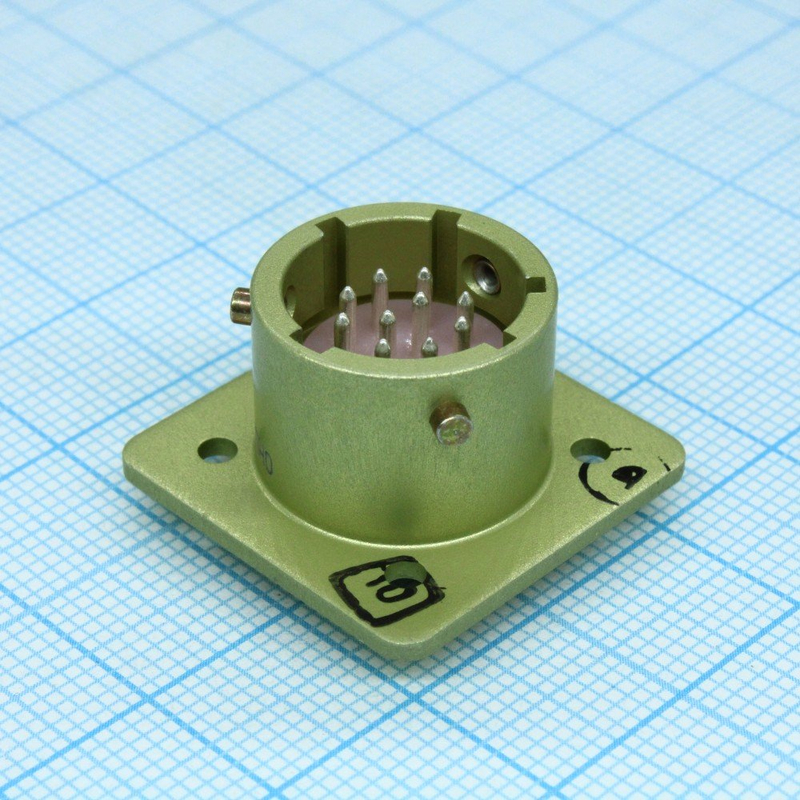

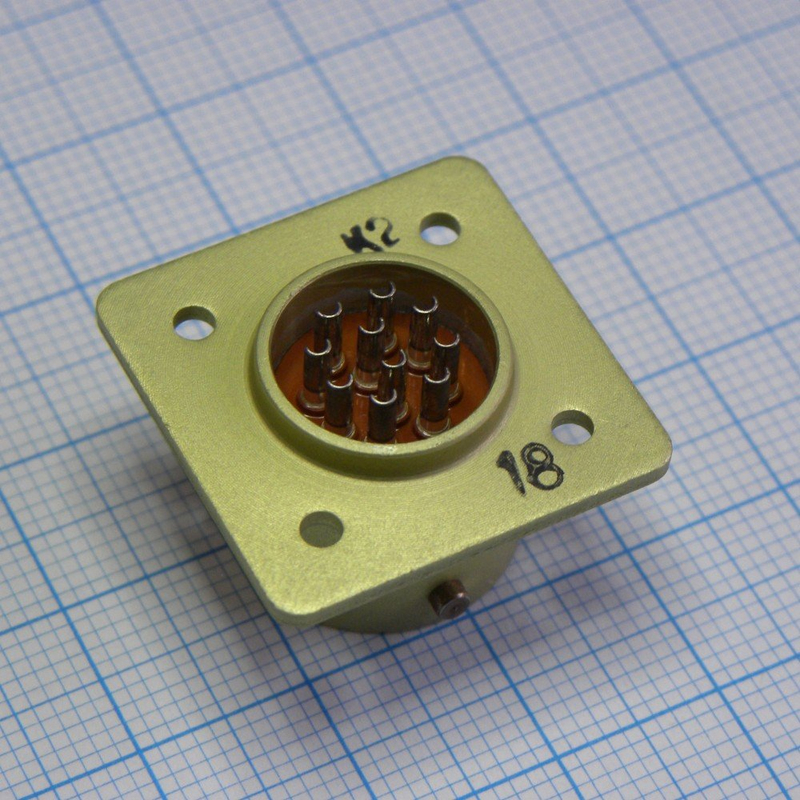

Изделие состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки. Розетка выполнена с прямым пластмассовым кожухом. Сочленение и расчленение производится байонетным механизмом.

Контакты имеют серебряное покрытие, вид контакта — вилка (штырь). Конструктивное исполнение — приборная вилка. Поляризация многопозиционная, что исключает неправильное сочленение. Климатическое исполнение — всеклиматическое, обозначается буквой В.

Расшифровка условного обозначения

1. ОНЦ-БС — тип соединителя: низкочастотный цилиндрический.
2. 1 — покрытие контактов: серебро.
3. 10 — количество контактов.
4. 14 — условный размер корпуса.
5. В — вид контакта: вилка.
6. 1 — конструктивное исполнение: приборная вилка.
7. 1 — многопозиционная поляризация.
8. В — всеклиматическое исполнение.

Технические характеристики

• Общее количество контактов в серии ОНЦ-БС-1: 4, 7, 10, 19, 32, 50; для данной модели — 10.
• Максимальный ток на одиночный контакт: от 1,5 до 3,7 А.
• Максимальное рабочее напряжение: 250 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.
• Ёмкость между любыми соседними контактами: не более 5 пФ.
• Количество сочленений-расчленений: 250.

Условия эксплуатации и надёжность

• Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц.
• Ускорение синусоидальной вибрации: 200 метров на секунду в квадрате.
• Ускорение механического удара одиночного действия: 10000 метров на секунду в квадрате.
• Ускорение механического удара многократного действия: 1471 метр на секунду в квадрате.
• Пониженное атмосферное давление: 1,3, умноженное на десять в степени минус четыре, паскаля.
• Повышенная относительная влажность воздуха при температуре плюс 35 градусов Цельсия: 98 процентов.
• Рабочая температура окружающей среды: от минус 60 до плюс 85 градусов Цельсия.
• Минимальная наработка: 15000 часов.
• Срок сохраняемости: 15 лет.

Приёмка

Товар поставляется с приёмкой «5». Данный параметр указан в характеристиках изделия и определяет его принадлежность к соответствующей категории приёмки.
