Назначение соединителя ОНЦ-БС-6-10/14-Р13-1-В

ОНЦ-БС-6-10/14-Р13-1-В — субминиатюрный цилиндрический низкочастотный соединитель всеклиматического исполнения. Он предназначен для надёжного соединения электрических цепей постоянного и переменного тока, а также для передачи импульсных сигналов. Изделие применяется в тех случаях, когда требуется компактный разъём с малым шагом контактов и стойкостью к внешним воздействиям.

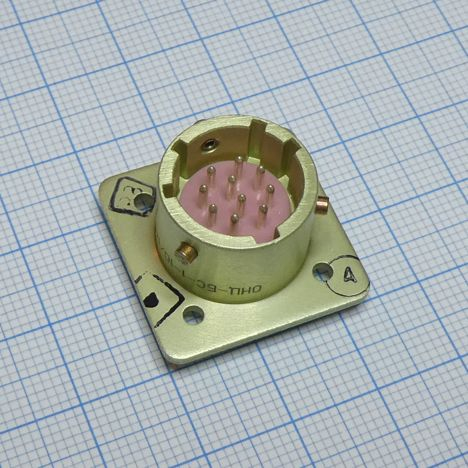

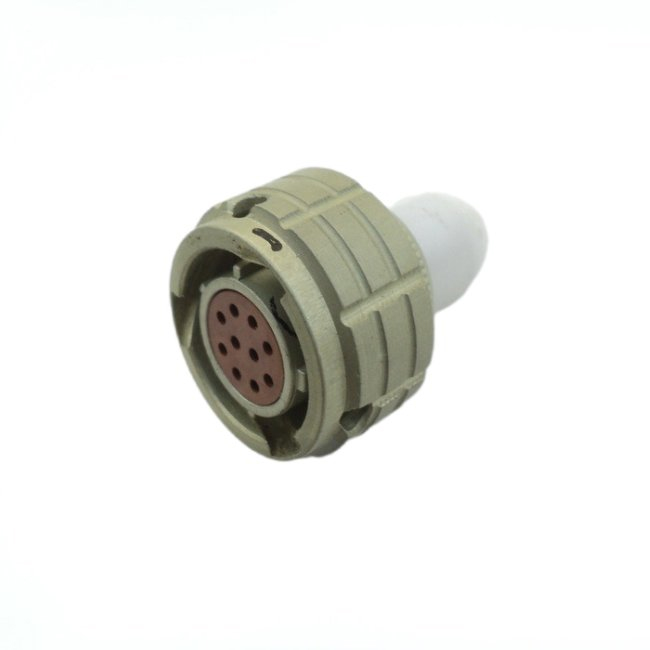

По типу конструкции это кабельная розетка: в обозначении присутствует индекс «Р». Исполнение 13 соответствует прямому кожуху для кабельного монтажа. Сочленение с ответной частью байонетное, что обеспечивает быстрое и надёжное соединение без применения специального инструмента. Поляризация многошпоночная, а установка изолятора многопозиционная — это исключает неправильное сочленение и повышает точность центрирования контактов.

Основные технические параметры

• Количество контактов — 10.
• Условный размер корпуса — 14 мм.
• Диаметр контактов — 1 мм.
• Рабочая токовая нагрузка — до 3–4 А на контакт, суммарно до 15–30 А на весь соединитель.
• Максимальное рабочее напряжение — до 250 В.
• Сопротивление контактов — не более 0,005–5 мОм.
• Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Монтаж — пайка в объёмном исполнении.

Подтверждённые особенности и условия эксплуатации

Соединитель рассчитан на работу с постоянным током, переменным током с частотой до 3 МГц и импульсными сигналами. Диапазон рабочих температур составляет от минус 60 до плюс 85 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 13 кПа и при вибрациях с частотой до 5000 Гц.

Механическая стойкость подтверждается способностью выдерживать удары с ускорением до 1471 метров на секунду в квадрате. Герметичность корпуса такова, что утечка воздуха не превышает 0,01 литра в час при перепаде давления 98 кПа. Ресурс сочленений — до 250 циклов соединения и расчленения. Заявленный срок службы достигает 15 лет.

Серебряное покрытие контактной группы снижает переходное сопротивление и стабилизирует параметры соединения при длительной эксплуатации. Байонетный замок удерживает ответные части при механических нагрузках и вибрации.

Применение

ОНЦ-БС-6-10/14-Р13-1-В используется во внутренних монтажах электроники, включая промышленное и специальное оборудование. Благодаря всеклиматическому исполнению разъём подходит для работы в составе приборов, где требуются компактные низкочастотные соединения с повышенной стойкостью к температуре, давлению, вибрации и ударам. Изделие применяется там, где необходима передача сигналов и питания по десяти цепям одновременно при напряжении до 250 В и токе до 4 А на контакт.

Кабельное исполнение с прямым кожухом упрощает монтаж жгута и позволяет использовать розетку в составе кабельных сборок. Совместимость с ответными частями определяется типом сочленения, поляризацией и условным размером корпуса 14 мм. Монтаж пайкой обеспечивает надёжный электрический контакт в объёмном исполнении.

Ключевые преимущества

1. Компактный субминиатюрный корпус при десяти контактах.
2. Байонетное сочленение и многошпоночная поляризация.
3. Стойкость к температуре от минус 60 до плюс 85 градусов Цельсия.
4. Работоспособность при вибрациях до 5000 Гц и ударах до 1471 метров на секунду в квадрате.
5. Герметичность с утечкой не более 0,01 литра в час при перепаде 98 кПа.
6. Ресурс до 250 циклов сочленения и срок службы до 15 лет.

Артикул изделия — 7273. Категория — ОНЦ. Производитель в предоставленных данных не указан.
