Назначение

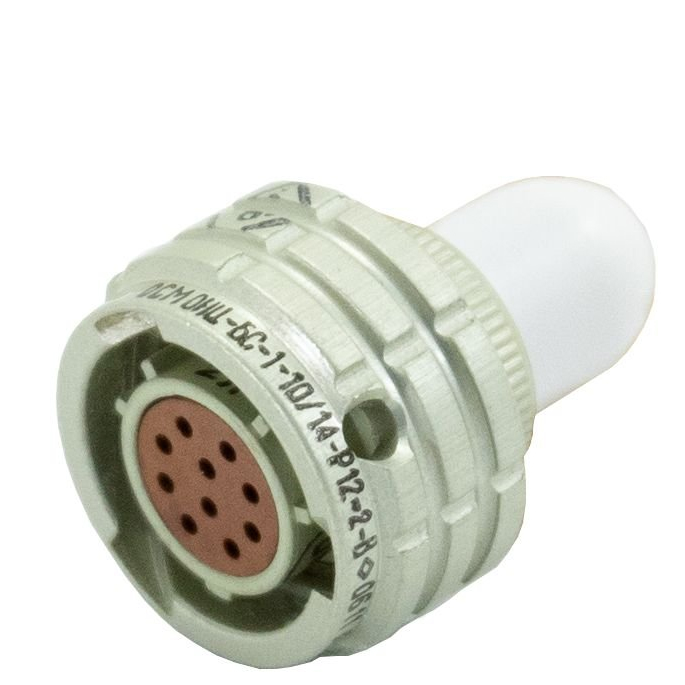

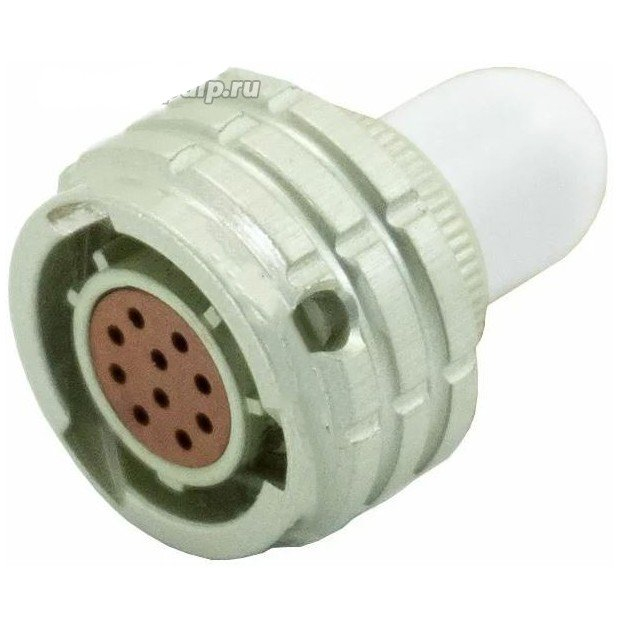

ОНЦ-БС-1-10/14-Р12-2-В — герметичная кабельная розетка производства «Элекон», предназначенная для работы в электрических цепях постоянного, переменного тока с частотой до 3 МГц и импульсного тока. Изделие выпускается во всеклиматическом исполнении и применяется для внутреннего монтажа в приборах, где требуется надёжное коммутационное соединение с защитой от воздействия внешней среды.

Соединитель относится к категории субминиатюрных и востребован в тех случаях, когда необходимо компактное решение с несколькими контактами и стабильными характеристиками передачи сигнала. Многошпоночная поляризация корпусов с многопозиционной настройкой исключает неправильное сочленение и обеспечивает точное ориентирование ответных частей при монтаже.

Расшифровка обозначения модели

Маркировка изделия содержит полную информацию о его конструкции и исполнении. Ниже приведена расшифровка составных частей обозначения.

• ОНЦ-БС-1 — базовый тип субминиатюрного соединителя.
• 10 — количество контактов.
• 14 — условный диаметр корпуса, составляющий 14 мм.
• Р12 — кабельная розетка с прямым кожухом, исполнение 12.
• 2 — покрытие контактов золотом.
• В — всеклиматическое исполнение.

Технические характеристики

Розетка рассчитана на эксплуатацию в широком диапазоне условий и обеспечивает стабильные электрические параметры. Основные подтверждённые характеристики приведены ниже.

• Максимальное рабочее напряжение: 250 В (амплитудное).
• Ток на одиночный контакт: до 4 А.
• Суммарный ток на соединитель: до 30 А.
• Рабочая токовая нагрузка на контакт: 3 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных условиях.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Наработка: не менее 15 000 часов.
• Срок хранения: 15 лет.

Конструктивные особенности

Корпус розетки изготовлен из анодированного алюминия, что обеспечивает механическую прочность и стойкость к коррозии. Изолятор выполнен из термопластика — бакелита или карболита, обладающего высокими электроизоляционными свойствами.

Розетка герметична. Скорость утечки воздуха при перепаде давления 1 кгс/см² не превышает значения, указанного в технических условиях. Это позволяет использовать изделие в приборах, работающих в условиях повышенной влажности и других неблагоприятных воздействий.

Применение и соответствие стандартам

ОНЦ-БС-1-10/14-Р12-2-В применяется для внутреннего монтажа в приборах различного назначения, где необходима передача сигналов и питания по нескольким цепям одновременно. Всеклиматическое исполнение позволяет эксплуатировать розетку в широком спектре климатических зон без потери рабочих параметров.

Изделие соответствует ТУ АШДК.434410.088ТУ (ОТК) или бР0.364.030ТУ. Приёмка осуществляется службой «ОТК», год выпуска — 2024. Артикул товара — 20621. Розетка совместима с ответными частями соответствующего типа, имеющими многошпоночную поляризацию корпусов, что обеспечивает многопозиционную настройку при сочленении.

Благодаря золотому покрытию контактов достигается низкое и стабильное переходное сопротивление, что важно для передачи слаботочных сигналов и работы в цепях с повышенными требованиями к надёжности контакта. Сочетание герметичности, широкого температурного диапазона и длительного срока службы делает розетку подходящей для ответственных применений в приборостроении.
