Назначение соединителя

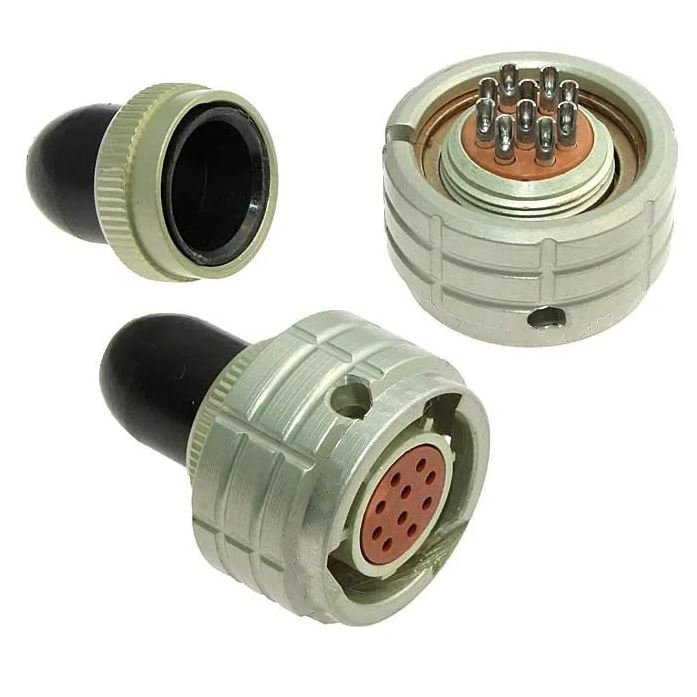

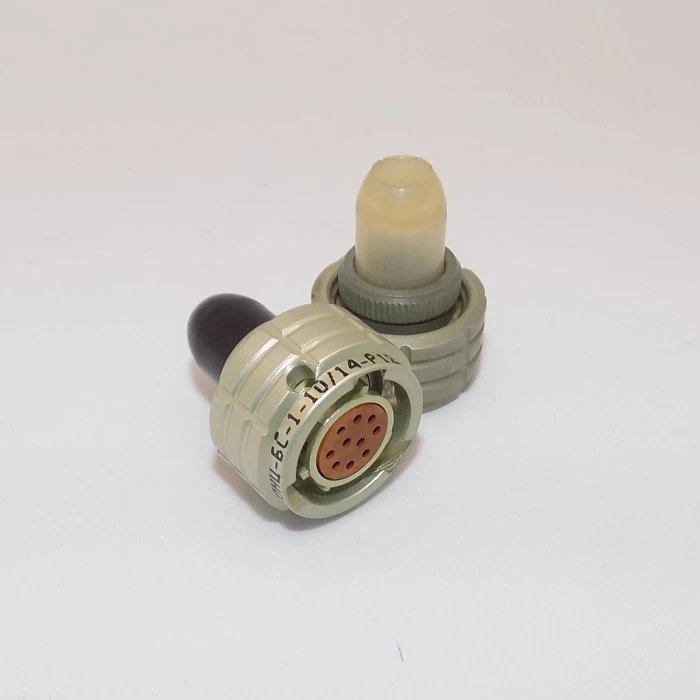

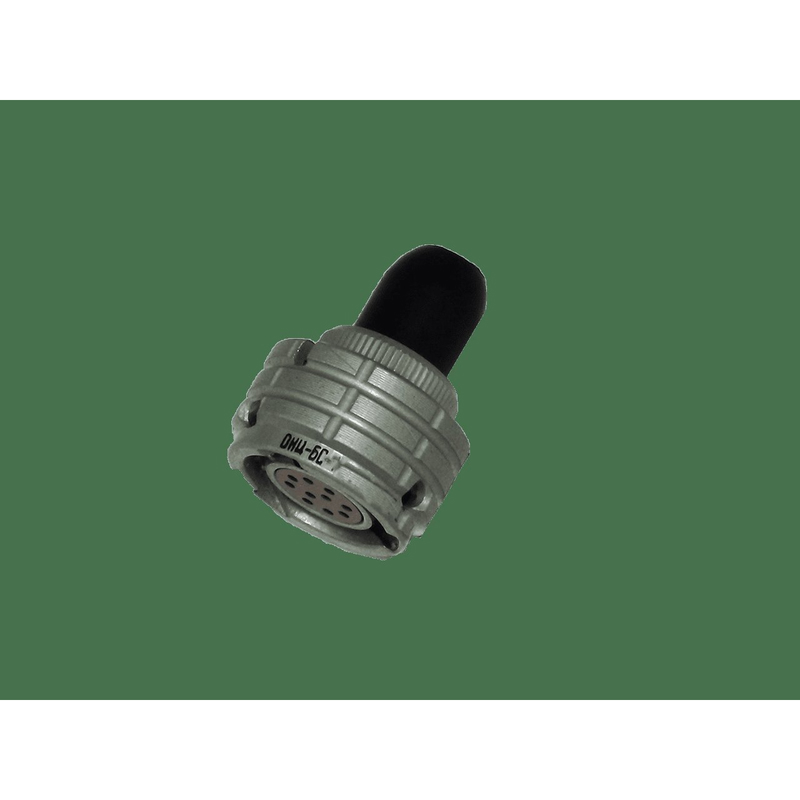

ОНЦ-БС-1-10/14-Р12-1-В от производителя Элекон — это субминиатюрный цилиндрический низкочастотный соединитель, предназначенный для внутреннего монтажа. Изделие применяется для надёжного соединения и разъединения электрических цепей в приборах и оборудовании, где требуются компактные размеры и высокая надёжность. Конструктивно это розетка кабельная с прямым кожухом, относящаяся к серии ОНЦ-БС-1.

Технические характеристики

Условный размер корпуса соединителя — 10/14. Изделие оснащено 12 контактами с покрытием серебром, что обеспечивает стабильный электрический контакт. Ниже приведены основные параметры.

• Максимальное рабочее напряжение: до 250 В (амплитудное значение).
• Ток на одиночный контакт: до 4 А.
• Рабочий диапазон частот: постоянный и переменный ток до 3 МГц, а также импульсный ток.
• Климатическое исполнение: всеклиматическое, обозначение [В].
• Рабочая температура: от минус 60 до плюс 85 °C.
• Повышенная влажность: до 98 % при температуре плюс 35 °C.
• Пониженное атмосферное давление: до 1,3 умноженное на 10 в степени минус 4 Па.

Ресурс и надёжность

Соединитель рассчитан на длительную эксплуатацию в составе ответственного оборудования. Заявленные показатели надёжности подтверждают пригодность изделия для применения в условиях интенсивной работы.

• Минимальное количество сочленений-расчленений: 250 циклов.
• Наработка: 15 000 часов.
• Срок сохраняемости: 15 лет.

Применение и приёмка

Благодаря субминиатюрному исполнению и стойкости к широкому набору климатических воздействий, ОНЦ-БС-1-10/14-Р12-1-В применяется во внутреннем монтаже приборов и оборудования, где необходимо компактное и надёжное электрическое соединение цепей. Изделие подходит для работы при экстремальных температурах, высокой влажности и пониженном давлении.

Товар поставляется в заводской упаковке. Приёмка изделия — «ОТК», год выпуска — 2025. Производитель — Элекон.
