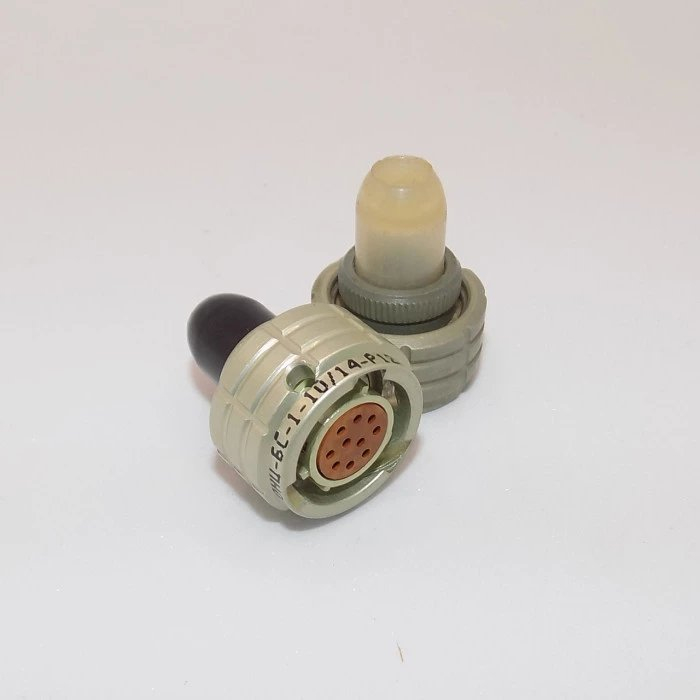

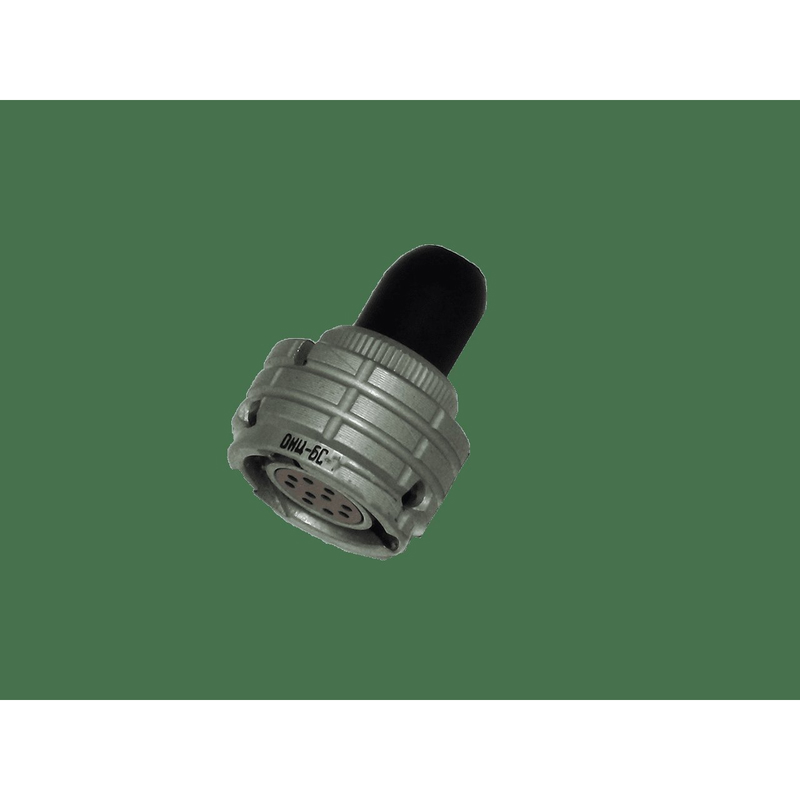

Назначение соединителя ОНЦ-БС-1-10/14-Р12-1-В

ОНЦ-БС-1-10/14-Р12-1-В производства «Элекон» — субминиатюрный цилиндрический низкочастотный соединитель внутреннего монтажа. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Изделие выпускается во всеклиматическом исполнении и применяется там, где требуется надёжное соединение и разъединение электрических цепей в приборах, в том числе при экстремальных температурах и повышенной влажности.

Данная позиция имеет артикул 20618 и относится к категории ОНЦ. Поставка осуществляется с приёмкой «ОТК», год выпуска — 2024.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме серии ОНЦ и содержит следующие сведения:

• ОНЦ-БС-1 — серия соединителей с покрытием контактов серебром.
• 10/14 — условный размер корпуса.
• Р12 — розетка кабельная с прямым кожухом.
• 1 — многопозиционная поляризация.
• В — всеклиматическое исполнение.

Таким образом, ОНЦ-БС-1-10/14-Р12-1-В представляет собой кабельную розетку с прямым кожухом, рассчитанную на работу в широком диапазоне климатических условий.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, указанные производителем.

• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.
• Минимальная наработка: 15 000 часов.
• Количество сочленений-расчленений: 250 циклов.
• Максимальное рабочее напряжение: 250 вольт (амплитудное значение).
• Ток на контакт: до 7 ампер.
• Сопротивление контактов: не более 5 миллиом.
• Категория размещения: УХЛ или ОМ.
• Повышенная влажность: до 98 процентов при температуре плюс 35 градусов Цельсия.
• Пониженное атмосферное давление: до 1,3 на 10 в минус четвёртой степени паскаля.
• Срок сохраняемости: 15 лет.

Условия эксплуатации и изготовления

Соединитель выпускается по техническим условиям бР0.364.030ТУ или АШДК.434410.088ТУ с приёмкой ОТК. Изделие предназначено для внутреннего монтажа и обеспечивает стабильную работу в составе приборов и оборудования, эксплуатируемых в сложных климатических условиях. Всеклиматическое исполнение и расширенный температурный диапазон позволяют применять его в аппаратуре, работающей при низких и высоких температурах, повышенной влажности и пониженном давлении.

Область применения

ОНЦ-БС-1-10/14-Р12-1-В применяется для коммутации электрических цепей в приборах и устройствах, где важны компактность, надёжность контакта и устойчивость к внешним воздействиям. Благодаря серебряному покрытию контактов и субминиатюрному корпусу соединитель подходит для монтажа в ограниченном пространстве при сохранении высоких электрических параметров. Изделие востребовано в радиоэлектронной аппаратуре, измерительной технике и других областях, где предъявляются требования к стабильной работе в диапазоне температур от минус 60 до плюс 85 градусов Цельсия.

Приёмка «ОТК» подтверждает соответствие каждой партии установленным техническим требованиям, а срок сохраняемости 15 лет обеспечивает возможность длительного хранения изделий без потери рабочих свойств.
