Элекон

Цена:

2900 ₽

В наличии: 1 шт.

Производитель: Элекон

Технические характеристики

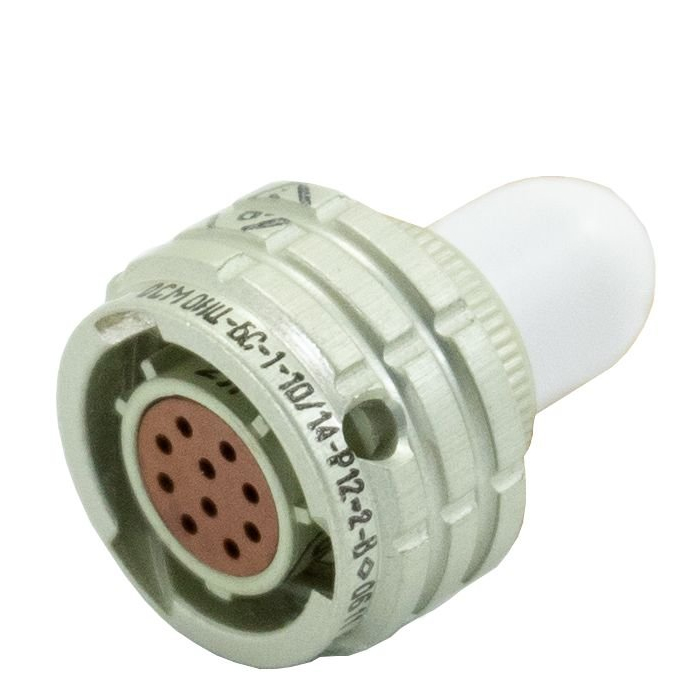

ОНЦ-БС-2-10/14-Р12-1-В от Элекон «5» — это кабельная розетка цилиндрического типа, предназначенная для соединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного токов во всеклиматическом исполнении.

Соединитель имеет 10 контактов с серебряным покрытием («5» обозначает группу покрытия), условный диаметр корпуса 14 мм и байонетный механизм соединения.
Рабочая токовая нагрузка на контакт — 3 А, максимальная — до 4 А на контакт и 30 А суммарно; рабочее напряжение — до 250 В (амплитудное).
Сопротивление контактов не превышает 5 мОм, изоляции — не менее 5000 МОм в нормальных условиях.

Температурный диапазон — от -60°C до +85°C, герметичность обеспечивает скорость утечки воздуха не более 0,01 л/ч при давлении 98 кПа.
Ресурс: 250 сочленений-расчленений и наработка не менее 15 000 часов, срок хранения — 15 лет.
Монтаж выполняется объемным способом пайкой, без патрубка, для внутренней установки.

ОНЦ-БС — базовый тип субминиатюрного разъема; 2 — серия; 10/14 — 10 контактов, корпус 14 мм; Р12 — кабельная розетка с прямым исполнением; 1-В — монтаж без патрубка, всеклиматическое.

Описание

Назначение соединителя

ОНЦ-БС-2-10/14-Р12-1-В производства «Элекон» — это кабельная розетка цилиндрического типа, предназначенная для соединения электрических цепей постоянного, переменного и импульсного тока. Допустимая частота переменного тока при эксплуатации составляет до 3 МГц. Изделие относится к субминиатюрным разъёмам серии ОНЦ и выпускается во всеклиматическом исполнении, что позволяет применять его в различных климатических зонах.

Конструкция и расшифровка обозначения

Маркировка изделия содержит полную информацию о его исполнении. Аббревиатура ОНЦ-БС обозначает базовый тип субминиатюрного разъёма, цифра 2 указывает на серию. Сочетание 10/14 означает наличие 10 контактов при условном диаметре корпуса 14 мм. Обозначение Р12 соответствует кабельной розетке с прямым исполнением, а 1-В — монтажу без патрубка во всеклиматическом исполнении.

Соединитель оснащён байонетным механизмом соединения, который обеспечивает быстрое и надёжное сочленение. Контакты имеют серебряное покрытие: индекс «5» в названии указывает на группу покрытия. Монтаж выполняется объёмным способом пайкой. Изделие предназначено для внутренней установки.

Основные технические характеристики

Количество контактов — 10.
Условный диаметр корпуса — 14 мм.
Тип соединения — байонетный.
Рабочая токовая нагрузка на контакт — 3 А.
Максимальный ток на контакт — до 4 А, суммарно — до 30 А.
Рабочее напряжение — до 250 В (амплитудное).
Сопротивление контактов — не более 5 мОм.
Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
Скорость утечки воздуха — не более 0,01 литра в час при давлении 98 кПа.
Ресурс — 250 сочленений и расчленений.
Наработка — не менее 15 000 часов.
Срок хранения — 15 лет.
Приёмка — «5».
Год выпуска — 2012.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и широкому температурному диапазону разъём подходит для работы в составе оборудования, эксплуатируемого в сложных условиях. Герметичность соединения подтверждается нормируемой скоростью утечки воздуха, что важно для узлов, где требуется защита контактной группы от внешней среды.

Соединитель применяется для коммутации электрических цепей в приборах и устройствах, где необходима компактная кабельная розетка с прямым исполнением и монтажом объёмной пайкой. Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильную передачу сигнала и питающего напряжения в пределах заявленных параметров.
