Назначение соединителя

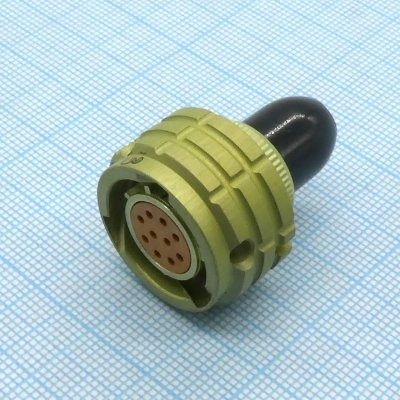

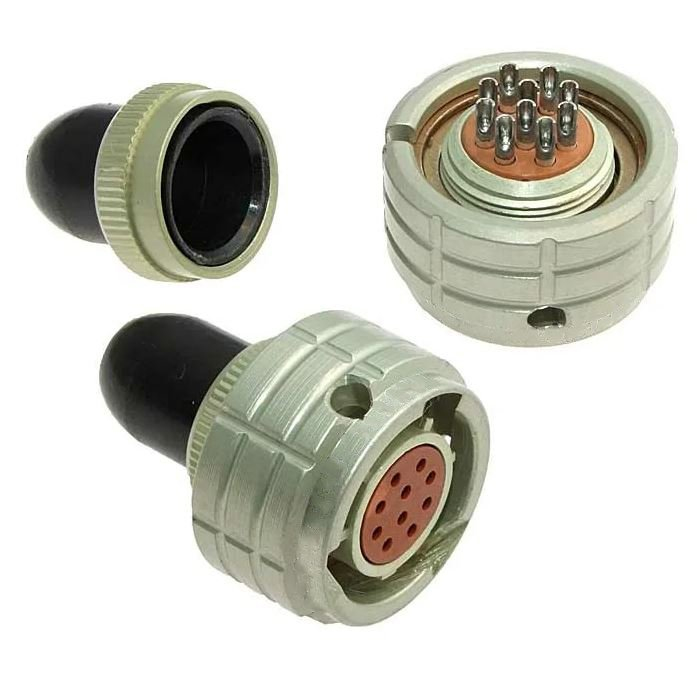

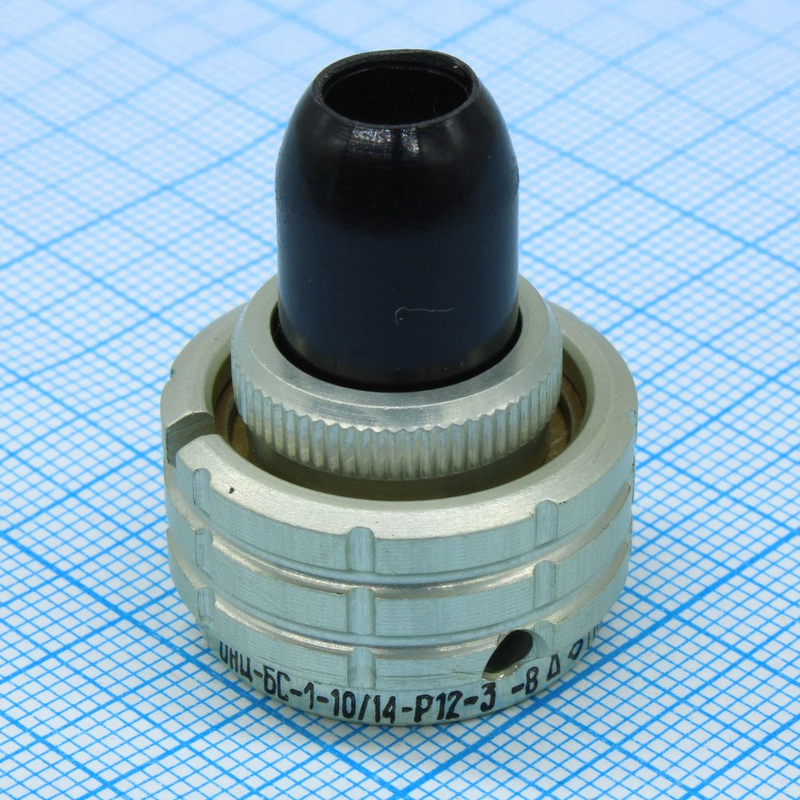

ОНЦ-БС-1-10/14-Р12-3-В «5» — это цилиндрический низкочастотный соединитель производства «Элекон», выполненный по техническим условиям на семейство ОНЦ-БС-1 с маркировкой «5», обозначающей вид приёмки и паспортной документации. Изделие представляет собой кабельную розетку с байонетным замыканием и предназначено для работы в цепях постоянного, переменного и импульсного тока.

Соединитель применяется там, где требуется надёжное электрическое соединение с серебряными контактами, широким температурным диапазоном и защитой от ошибочного сочленения. Изделие востребовано в радиоэлектронной аппаратуре, измерительных комплексах, промышленной и военной технике.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о конструкции и исполнении:

• ОНЦ-БС-1 — тип субминиатюрного цилиндрического соединителя, первый вариант по покрытию контактов (серебро).
• 10/14 — 10 контактов при условном диаметре корпуса 14 мм.
• Р — розетка.
• 12 — кабельная розетка с прямым кожухом.
• 3 — многопозиционная поляризация (3 позиции шпонки и шип-паза).
• В — всеклиматическое исполнение.
• «5» — условное обозначение вида приёмки и паспорта по типовым требованиям.

Технические характеристики

Основные параметры соединителя подтверждены техническими условиями семейства ОНЦ-БС-1:

• Число контактов — 10.
• Покрытие контактов — серебро.
• Максимальное рабочее напряжение (амплитудное значение) — до 250 В.
• Токовая нагрузка на один контакт — до 3–4 А в зависимости от таблицы характеристик.
• Суммарная токовая нагрузка на соединитель — порядка 15–30 А в зависимости от конструкции и технических условий.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, у отдельных вариантов до 5000 МОм.
• Климатический диапазон температур — примерно от минус 60 до плюс 85 градусов Цельсия, всеклиматическое исполнение.
• Ресурс — порядка 250 сочленений и расчленений, минимальная наработка более 10 000 часов.

Конструктивные особенности и монтаж

Тип замыкания — байонетный, с многопозиционной поляризацией на 3 позиции, что исключает ошибочное включение. Способ монтажа — кабельная розетка, соединение выполняется пайкой или обжимом проводников в корпус-кожух. Прямой кожух обеспечивает удобство прокладки кабеля и надёжную фиксацию ответной части.

Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность параметров при длительной эксплуатации. Всеклиматическое исполнение позволяет использовать соединитель в условиях повышенной влажности, перепадов температур и вибрационных нагрузок.

Область применения

Соединитель ОНЦ-БС-1-10/14-Р12-3-В «5» применяется в радиоэлектронной аппаратуре, измерительных комплексах, военной и промышленной технике, где требуются надёжные цилиндрические соединители с серебряными контактами и широким температурным диапазоном. Изделие подходит для цепей постоянного, переменного (до единиц мегагерц) и импульсного тока.

Приёмка и год выпуска

Приёмка — «5». Год выпуска — 2024. Артикул — 20623. Производитель — «Элекон». Категория — ОНЦ.
