Назначение

ОНЦ-БС-1-10/14-Р12-2-В от производителя Элекон (АО «Завод Элекон») представляет собой субминиатюрный цилиндрический электрический соединитель (разъём), предназначенный для внутреннего монтажа в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсного тока. Изделие выпускается во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ и применяется в составе радиоэлектронной аппаратуры, приборов и устройств, где требуются компактные размеры, надёжное байонетное сочленение и стойкость к воздействию внешних климатических и механических факторов.

Данная модель является розеткой кабельной с прямым кожухом (исполнение Р12-2-В). Монтаж соединителя выполняется объёмным способом, то есть пайкой проводников непосредственно к контактным элементам. Такое исполнение ориентировано на использование в жгутах и кабельных сборках, подключаемых к ответной части.

Подтверждённые технические особенности

Соединитель имеет 10 контактов с серебряным покрытием (индекс «1» в обозначении), условный диаметр корпуса составляет 14 мм. Конструкция обеспечивает следующие электрические параметры:

• рабочая токовая нагрузка на контакт — 3 А;
• максимальная токовая нагрузка на одиночный контакт — 4 А;
• суммарная токовая нагрузка на соединитель — 30 А;
• максимальное рабочее напряжение — 250 В (амплитудное значение);
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Вид сочленения — байонетный, что обеспечивает быстрое и надёжное соединение с фиксацией. Материал корпуса — анодированный алюминий, материал изолятора — термопластик, бакелит или карболит. Применённые материалы и покрытия контактов рассчитаны на длительную эксплуатацию в составе ответственных электротехнических цепей.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в широком диапазоне температур — от минус 60 °C до плюс 85 °C. Соединитель устойчив к воздействию вибрационных нагрузок в диапазоне 1–5000 Гц с ускорением 20 g, а также к однократной ударной перегрузке до 1000 g. Ресурс по количеству сочленений-расчленений составляет 250 циклов. Минимальная наработка — 15 000 часов. Срок сохраняемости изделия — 15 лет.

Применение

Соединитель ОНЦ-БС-1-10/14-Р12-2-В востребован в приборостроении, радиоэлектронике и других отраслях, где необходимо компактное кабельное подключение цепей постоянного, переменного и импульсного тока. Байонетный замок и всеклиматическое исполнение делают его пригодным для аппаратуры, работающей в сложных условиях: при повышенной вибрации, ударных нагрузках и значительных перепадах температуры. Монтаж пайкой позволяет использовать разъём в составе кабельных сборок, жгутов и внутренних цепей устройств.

Приёмка и данные партии

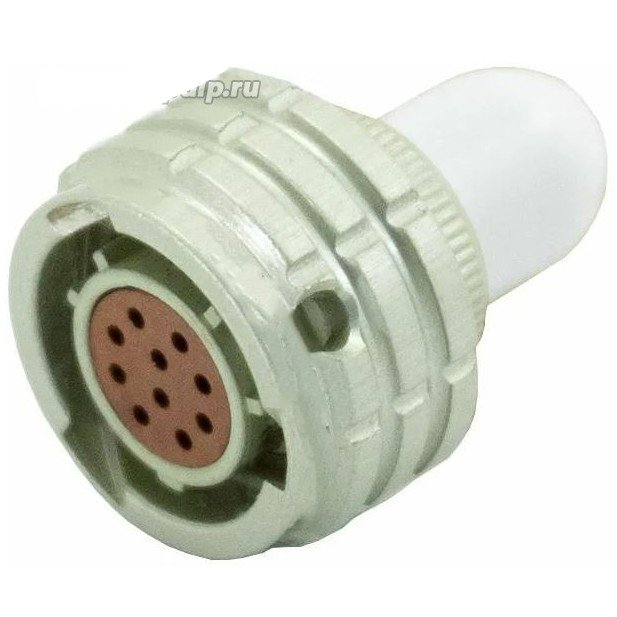

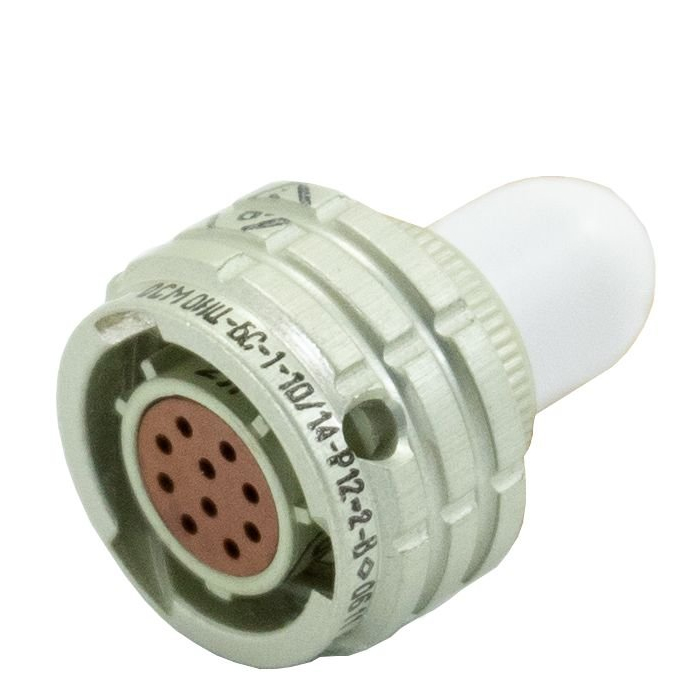

Товар относится к категории ОНЦ, производитель — Элекон. Артикул позиции — 20620. Приёмка — «5», год выпуска — 2000. Указанные сведения о приёмке и годе выпуска подтверждают соответствие изделия установленным требованиям и характеризуют конкретную партию поставки. Изображение товара демонстрирует типичный внешний вид разъёма данного типа с серым корпусом и маркировкой.
