Назначение соединителя ОНЦ-БС-1-10/14-Р12-1-В

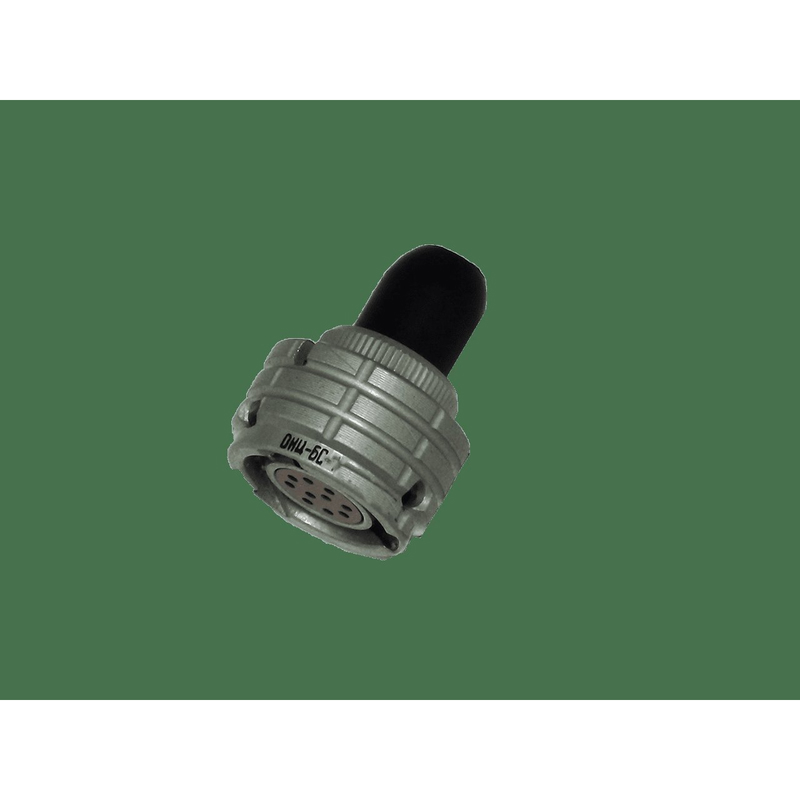

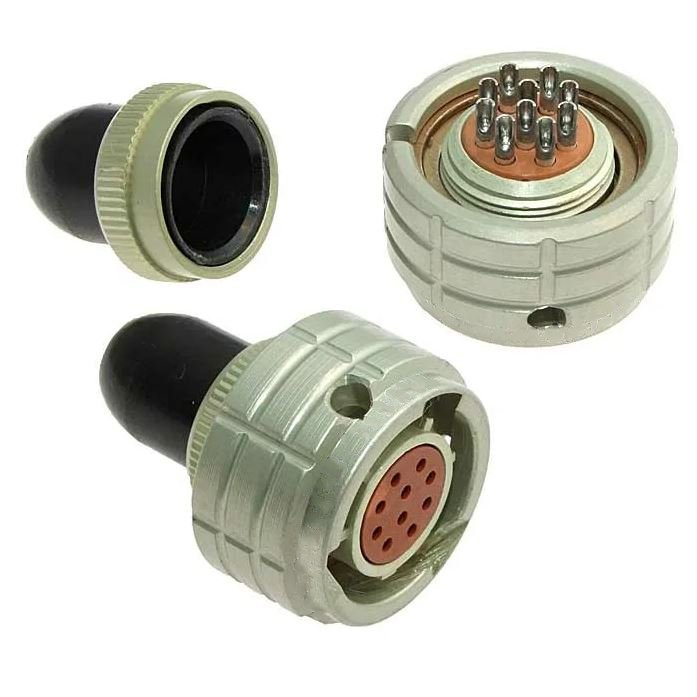

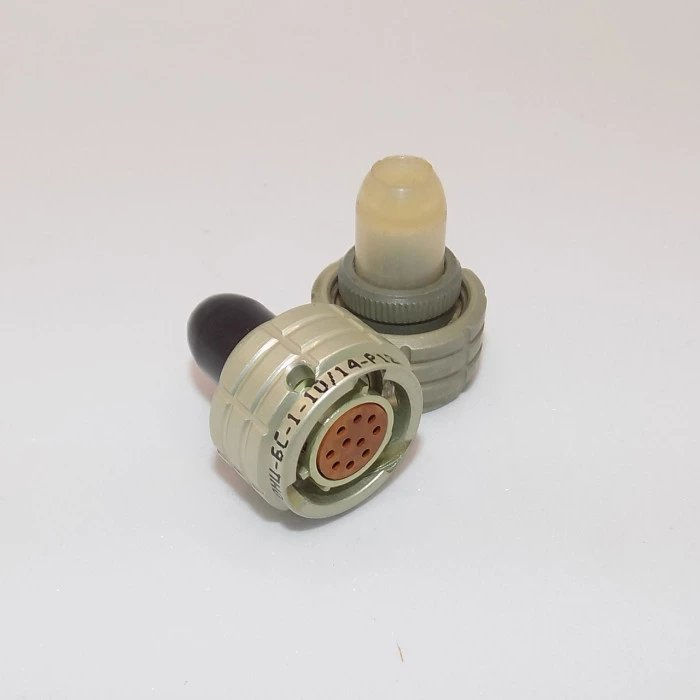

ОНЦ-БС-1-10/14-Р12-1-В от производителя Элекон «5» представляет собой субминиатюрный цилиндрический низкочастотный соединитель, выполненный в виде кабельной розетки с прямым кожухом. Изделие предназначено для внутреннего монтажа и применяется для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также импульсных токов. Соединитель выпускается во всеклиматическом исполнении, что позволяет использовать его в различных климатических зонах.

Приёмка «5» подтверждает соответствие изделия установленным требованиям качества, а год выпуска 2025 гарантирует актуальность партии. Товар поставляется в заводской упаковке, что обеспечивает сохранность контактов и изоляционных элементов при транспортировке и хранении.

Подтверждённые технические особенности

Конструкция соединителя включает 10 контактов диаметром 0,6 мм с серебряным покрытием, что обозначено индексом «1» в маркировке. Применение серебра снижает переходное сопротивление и повышает стабильность электрического контакта.

• Сопротивление контактов — не более 5–10 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Максимальное рабочее напряжение — 250 В (амплитудное значение).
• Герметичность — скорость утечки воздуха не более 0,01 л/ч при перепаде давления 9,806×10⁴ Па.
• Сочленение байонетного типа, ресурс — не менее 250 соединений-расчленений.
• Наработка — не менее 15 000 часов.
• Срок хранения — 15 лет согласно ТУ бРО.364.030.

Корпус изготовлен из алюминиевого сплава с анодированием, изолятор выполнен из карболита коричневого цвета. Поляризация многошпоночная, что исключает неправильное сочленение ответных частей. Монтаж производится пайкой на печатную плату.

Применение и условия эксплуатации

Благодаря субминиатюрным размерам, герметичности и всеклиматическому исполнению соединитель ОНЦ-БС-1-10/14-Р12-1-В востребован в авиационной и электронной промышленности, а также в других отраслях, где требуется надёжное соединение электрических цепей. Байонетный механизм обеспечивает быстрое и плотное сочленение, устойчивое к вибрационным нагрузкам.

Устройство рассчитано на внутренний монтаж, что подразумевает установку внутри корпусов приборов, блоков и пультов. Возможность пайки на печатную плату упрощает интеграцию в современные электронные сборки. Многошпоночная поляризация и прямой кожух кабельной розетки делают монтаж технологичным и удобным при серийном производстве.

Сочетание серебряных контактов, алюминиевого анодированного корпуса и карболитового изолятора обеспечивает стабильные электрические параметры и стойкость к внешним воздействиям в течение всего установленного срока службы и хранения.
