Назначение соединителя

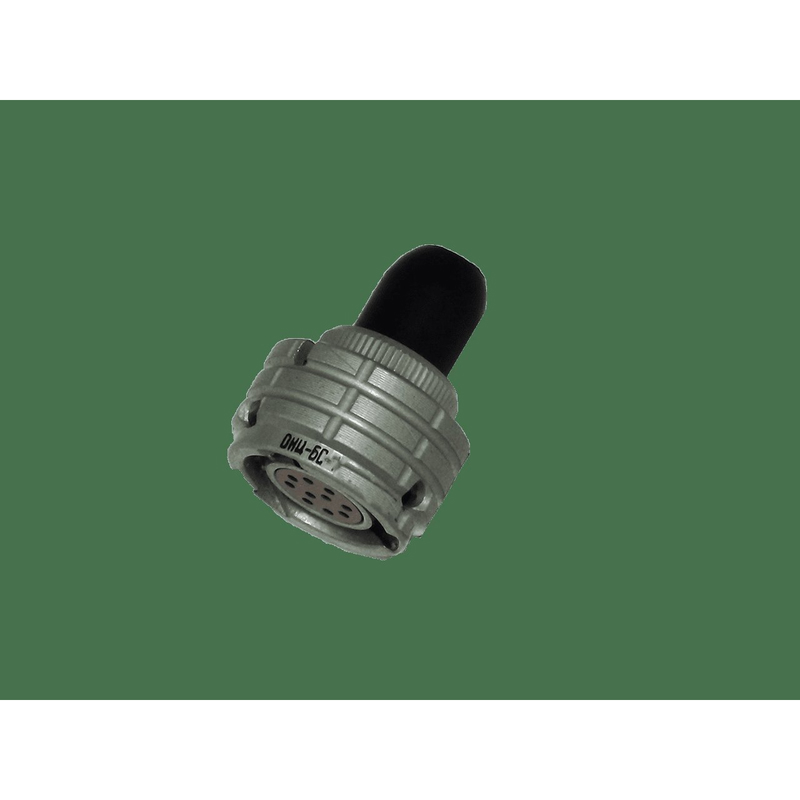

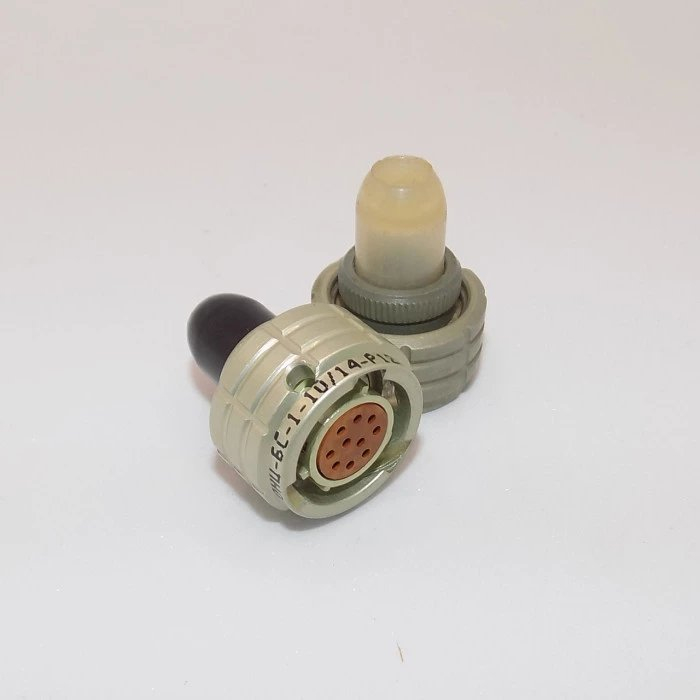

ОНЦ-БС-1-10/14-Р12-1-В производства «Элекон» представляет собой субминиатюрный цилиндрический низкочастотный соединитель, выполненный в виде кабельной розетки с прямым кожухом. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Соединитель выпускается во всеклиматическом исполнении, что позволяет применять его в аппаратуре, работающей в разнообразных климатических условиях.

Конструктивные особенности и электрические параметры

Розетка оснащена 10 контактами диаметром 0,6 мм. Контактная группа имеет серебряное покрытие, что обозначено индексом «1» в маркировке изделия. Переходное сопротивление контактов не превышает 5 мОм, а сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм. Максимальное рабочее амплитудное напряжение достигает 250 В.

Корпус соединителя обеспечивает герметичность: при перепаде давления скорость утечки воздуха не превышает 0,01 л в час. Сочленение с ответной частью — байонетное, что упрощает монтаж и обеспечивает надёжную фиксацию. Ресурс расчленения составляет 250 операций.

Условия эксплуатации и надёжность

Соединитель рассчитан на длительную работу в жёстких условиях. Наработка изделия составляет не менее 15 000 часов, а срок хранения достигает 15 лет. Устройство устойчиво к воздействию вибрации с частотой до 5000 Гц и к ударам. Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Подобные характеристики делают розетку пригодной для применения в бортовой и наземной аппаратуре, где предъявляются повышенные требования к виброустойчивости и климатической стойкости.

Монтаж и расшифровка обозначения

Монтаж соединителя выполняется пайкой, что подходит для внутреннего монтажа. Изделие изготовлено по техническим условиям бРО.364.030ТУ и имеет приёмку «5». Год выпуска — 2021.

Обозначение ОНЦ-БС-1-10/14-Р12-1-В расшифровывается следующим образом:

• ОНЦ-БС — серия соединителя;
• 1 — покрытие контактов серебром;
• 10/14 — размер корпуса и фланца;
• Р12 — розетка с прямым патрубком;
• 1 — способ монтажа;
• В — всеклиматическое исполнение.

Область применения

ОНЦ-БС-1-10/14-Р12-1-В применяется для соединения кабелей и жгутов в радиоэлектронной аппаратуре, приборах и устройствах, где требуется компактный герметичный соединитель с байонетным креплением. Благодаря серебряному покрытию контактов обеспечивается стабильное электрическое сопротивление, а всеклиматическое исполнение и широкий температурный диапазон позволяют использовать розетку в составе оборудования, эксплуатируемого как в помещениях, так и на открытом воздухе.
