Назначение и область применения

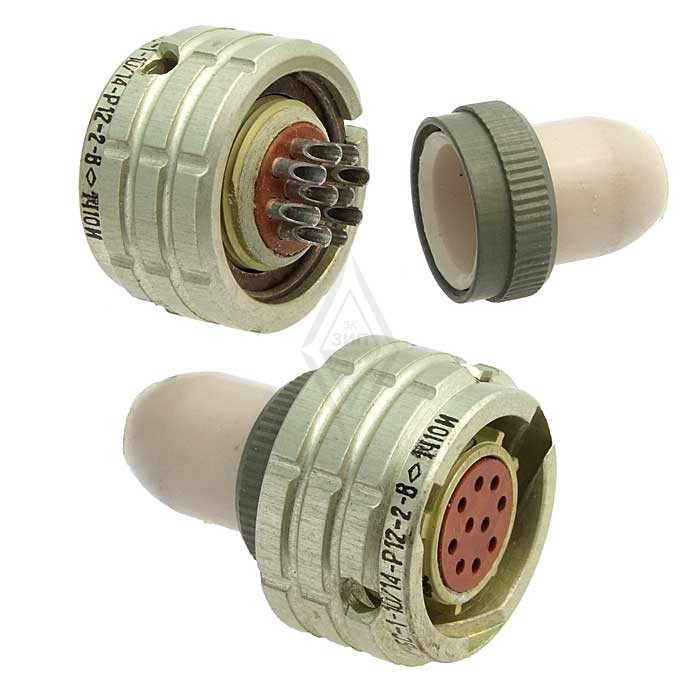

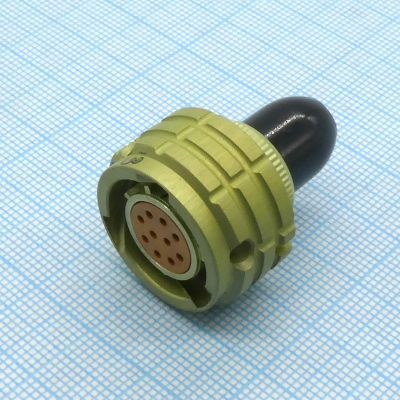

ОНЦ-БС-1-10/14-Р12-2-В «5» — это кабельная розетка субминиатюрного цилиндрического низкочастотного соединителя типа ОНЦ-БС. Изделие предназначено для объёмного монтажа и применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Соединитель работает в составе пары, которую образуют герметичная приборная вилка и негерметичная кабельная розетка. Розетка устанавливается на кабельную часть соединения и обеспечивает электрическую стыковку с приборной вилкой. Байонетное сочленение обеспечивает быстрое и надёжное соединение, а многошпоночная поляризация корпусов и многопозиционная установка изоляторов исключают несанкционированное сочленение с другими типами разъёмов.

Изделие рассчитано на внутренний монтаж и выпускается во всеклиматическом исполнении, что позволяет применять его в составе оборудования, работающего в широком диапазоне климатических условий.

Технические характеристики

Основные параметры соединителя определяют его применимость в низкочастотных цепях передачи сигнала и питания:

• Количество контактов: 10.
• Условный размер корпуса: 14 мм.
• Рабочая токовая нагрузка на каждый контакт: 3 А.
• Максимальная токовая нагрузка: на одиночный контакт — 4 А, суммарная на соединитель — 30 А.
• Максимальное рабочее напряжение (амплитудное значение): 250 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Количество сочленений-расчленений: 250.
• Минимальная наработка изделия: 15 000 ч.
• Срок сохраняемости: 15 лет.
• Диапазон рабочей температуры: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Атмосферное пониженное рабочее давление: 13 кПа.

Конструкция и материалы

Корпус соединителя изготовлен из анодированного алюминия. Изолятор корпуса выполнен из термопластика бакелита или карболита. Контакты имеют серебряное покрытие, что обеспечивает стабильное низкое переходное сопротивление и надёжную передачу тока.

Монтаж выполняется объёмным способом, пайкой. Такое исполнение характерно для приборной и кабельной сборки внутри блоков, пультов и стоек. Исполнение «Р12» соответствует кабельной розетке с кожухом.

В маркировке ОНЦ-БС-1-10/14-Р12-2-В зашифрованы ключевые признаки изделия. ОНЦ-БС обозначает тип соединителя, первая цифра указывает покрытие контактов (1 — серебро, 2 — золото), далее следуют количество контактов и условный диаметр корпуса. Буква Р обозначает часть соединителя — розетку, буква В — всеклиматическое исполнение.

Условия эксплуатации и надёжность

Соединитель выдерживает вибрационные перегрузки в диапазоне от 1 до 5000 Гц при ускорении 20 g. Ударные нагрузки: однократное ускорение до 1000 g, многократное — до 100 g (1471 метр на секунду в квадрате).

Совокупность приведённых параметров делает ОНЦ-БС-1-10/14-Р12-2-В «5» пригодным для эксплуатации в жёстких условиях: при пониженном атмосферном давлении, в диапазоне температур от минус 60 до плюс 85 градусов Цельсия, при значительных вибрационных и ударных воздействиях. Приёмка «5» подтверждает соответствие изделия установленным требованиям к данной категории продукции.
