Назначение соединителя

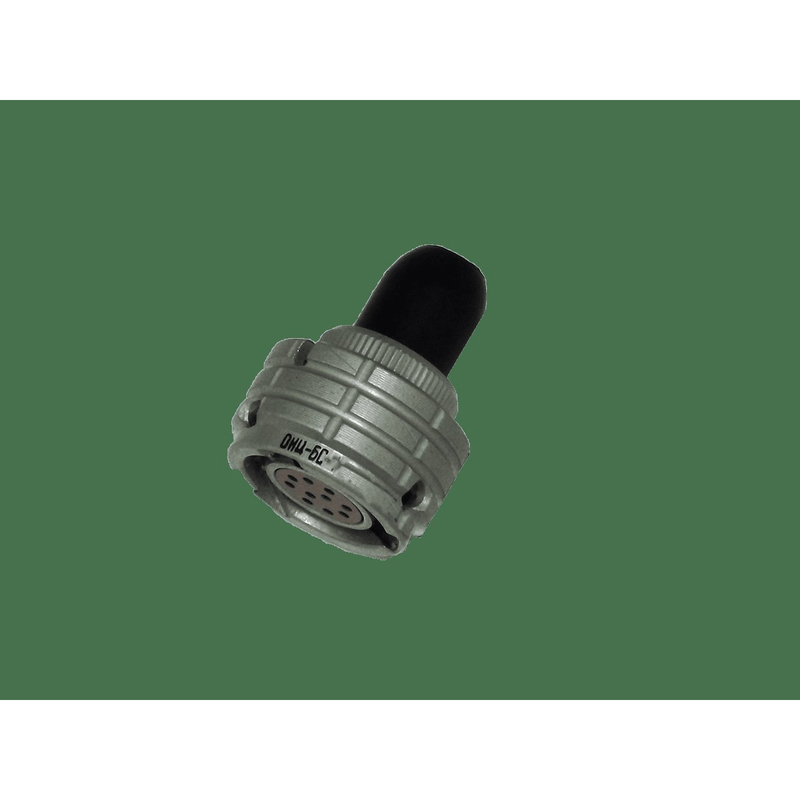

ОНЦ-БС-1-10/14-Р12-1-В «5» — субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа. Он предназначен для подключения и отключения электрических цепей в электронном оборудовании специального и общего назначения.

Соединитель рассчитан на работу в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока при напряжении до 250 В. Изделие относится к типу ОНЦ-БС и выпускается во всеклиматическом исполнении, что обозначено буквой В в условном обозначении.

Конструктивные особенности

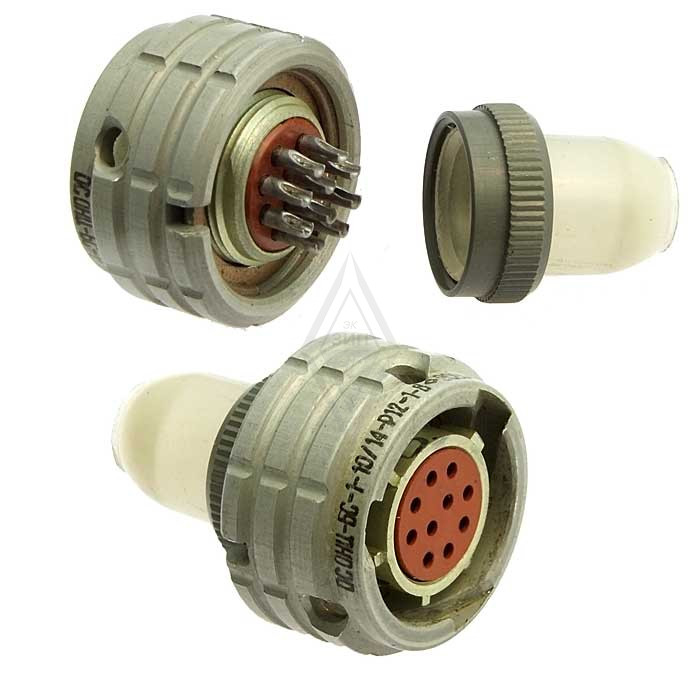

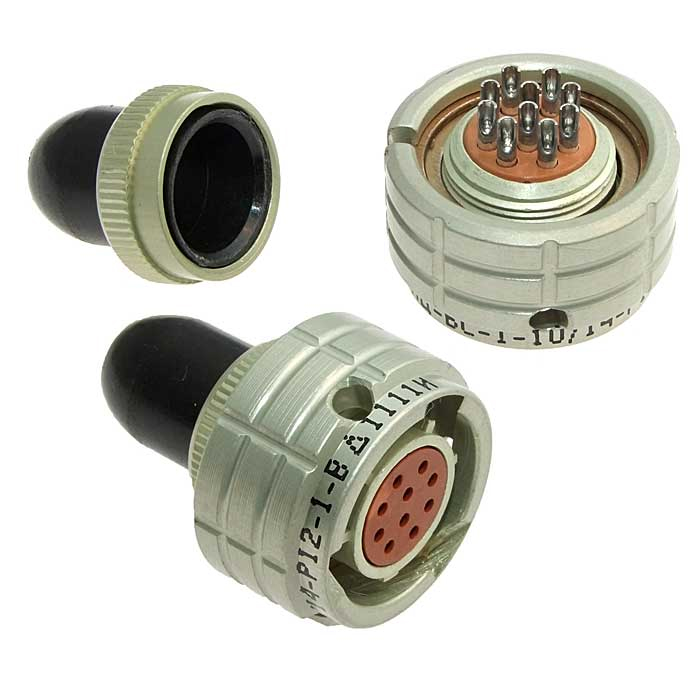

Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки. Приборные вилки изготавливаются для внутреннего монтажа, кабельные розетки — с прямым пластмассовым кожухом.

Вилки и розетки имеют многошпоночную поляризацию и многопозиционную установку изоляторов (от 1 до 20 позиций), что защищает от несанкционированного сочленения. Соединение соединителей — байонетное. Покрытие контактов ОНЦ-БС-1 — серебро, ОНЦ-БС-2 — золото.

• Тип соединителя: ОНЦ-БС.
• Часть соединителя по данному исполнению: Р — розетка.
• Конструктивное исполнение: 12 — розетка кабельная с прямым кожухом.
• Количество контактов: 10.
• Условный диаметр корпуса: 14.
• Поляризация: многопозиционная.
• Исполнение: всеклиматическое.
• Покрытие контактов: серебро.

Технические характеристики

Максимальное рабочее напряжение соединителя — 250 В. Максимальный ток на одиночный контакт составляет от 1,5 до 3,7 А. Сопротивление контактов — не более 5 МОм.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц. Количество контактов в серии ОНЦ-БС-1: 4, 7, 10, 19, 32, 50. Гарантийный срок хранения соединителей ОНЦ-БС-1 составляет 15 лет со дня изготовления.

Расшифровка условного обозначения

Обозначение ОНЦ-БС-1-10/14-Р12-1-В читается последовательно: ОНЦ-БС — тип соединителя; 1 — покрытие контактов серебром; 10 — количество контактов; 14 — условный диаметр корпуса; Р — розетка; 12 — розетка кабельная с прямым кожухом; 1 — многопозиционная поляризация; В — всеклиматическое исполнение.

Приёмка и применение

Товар поставляется с приёмкой «5», что подтверждает прохождение приёмо-сдаточных испытаний в установленном порядке. Артикул позиции — 7134, категория — ОНЦ.

Соединители используются в разных областях, включая медицинское оборудование, испытательное и измерительное оборудование, машиностроение, аудио- и видеовещание, телекоммуникации и военную промышленность.

Перед монтажом следует учитывать байонетный тип соединения и многопозиционную поляризацию: сочленение возможно только в согласованном положении изоляторов, что исключает ошибочное подключение цепей.
