Назначение и область применения

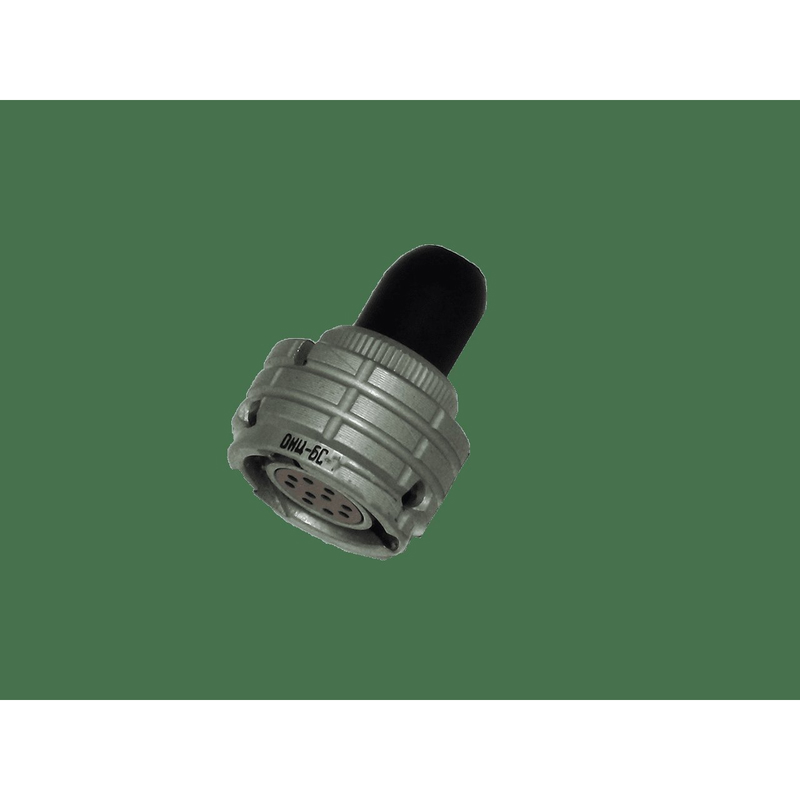

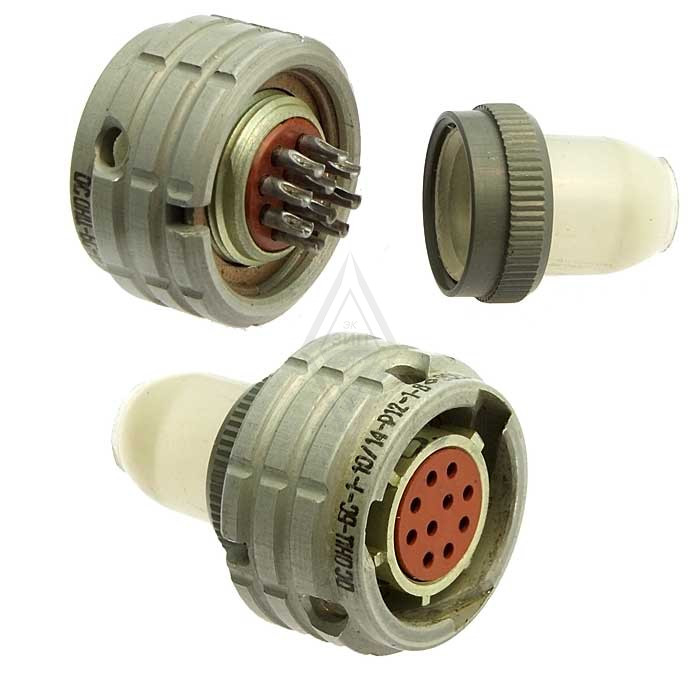

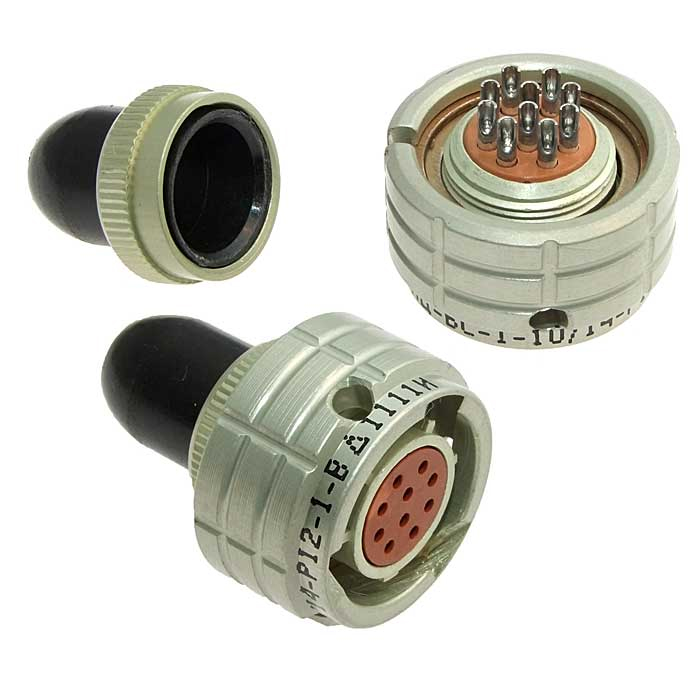

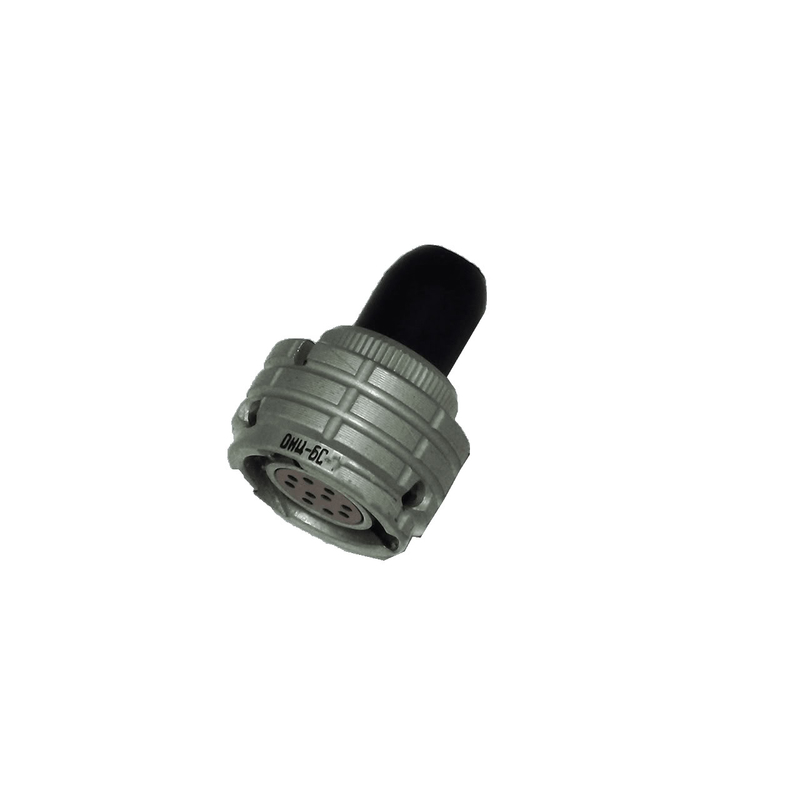

ОНЦ-БС-1-10/14-Р12-1-В — субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

Основная функция соединителя — соединение и разъединение электрических цепей в электронной аппаратуре специального и общего назначения. По функциональному назначению это розетка, монтируемая на кабель. Контакты выполнены в виде гнёзд, корпус металлический, изолятор изготовлен из карболита, патрубок прямой.

Расшифровка условного обозначения

Обозначение ОНЦ-БС-1-10/14-Р12-1-В читается по позициям:

1. ОНЦ-БС — тип соединителя.
2. 1 — покрытие контактов: 1 — серебро, 2 — золото.
3. 10 — количество контактов.
4. 14 — условный диаметр корпуса.
5. Р — часть соединителя: В — вилка, Р — розетка.
6. 12 — конструктивное исполнение: 1 — вилка приборная, 12 — розетка кабельная с прямым кожухом.
7. 1 — многопозиционная поляризация.
8. В — всеклиматическое исполнение.

Технические характеристики

• Серия: ОНЦ-БС.
• Условный размер корпуса: 14.
• Функциональное назначение: розетка.
• Способ монтажа: на кабель.
• Количество контактов: 10.
• Тип контактов: гнездо.
• Сопротивление контактов: не более 0,005 Ом.
• Рабочее напряжение: 250 В.
• Сопротивление изолятора: не менее 1000 МОм.
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: золото.
• Патрубок: прямой.
• Вес: 11 г.

Особенности серии ОНЦ-БС

Разъёмы ОНЦ-БС имеют посадочный диаметр корпуса 14 мм, 18 мм, 22 мм и могут насчитывать от 10 до 32 контактов диаметром 1,0 мм. Рабочее напряжение разъёмов составляет не более 250 В, сопротивление контактов — не более 0,005 Ом, материал контактов — золото или серебро.

Модель с корпусом 14 и десятью контактами занимает нижнюю границу типоразмерного ряда серии как по диаметру корпуса, так и по числу контактных пар. Это делает её применимой там, где требуется компактный низкочастотный разъём с небольшим числом цепей.

Конструктивные и эксплуатационные особенности

Исполнение Р12 означает розетку кабельную с прямым кожухом, то есть монтаж ведётся на кабель, а патрубок направлен прямо относительно корпуса. Конструктивное исполнение с индексом 1 предусматривает многопозиционную поляризацию: сочленение возможно только в одном определённом взаимном положении частей соединителя, что исключает неверную коммутацию цепей.

Буква В в конце обозначения указывает на всеклиматическое исполнение. В сочетании с рабочим диапазоном температур от минус 60 до плюс 85 градусов Цельсия это означает пригодность изделия для эксплуатации в аппаратуре, работающей в широком диапазоне климатических условий.

Изолятор из карболита обеспечивает сопротивление не менее 1000 МОм, металлический корпус служит механической защитой контактной группы. Малое сопротивление контактов — не более 0,005 Ом — важно для цепей, где недопустимы заметные потери на переходном сопротивлении.

Область применения

Соединитель применяется во внутреннем монтаже электронной аппаратуры специального и общего назначения: для подключения кабельных линий к блокам и узлам, для коммутации цепей постоянного, переменного и импульсного тока. Розетка кабельного исполнения используется как ответная часть прибора при организации разъёмного соединения кабеля с оборудованием.

Модель востребована в малогабаритных устройствах, где необходим низкочастотный цилиндрический разъём на десять контактов с корпусом условного диаметра 14 и покрытием контактов по указанному в обозначении коду.
