Назначение

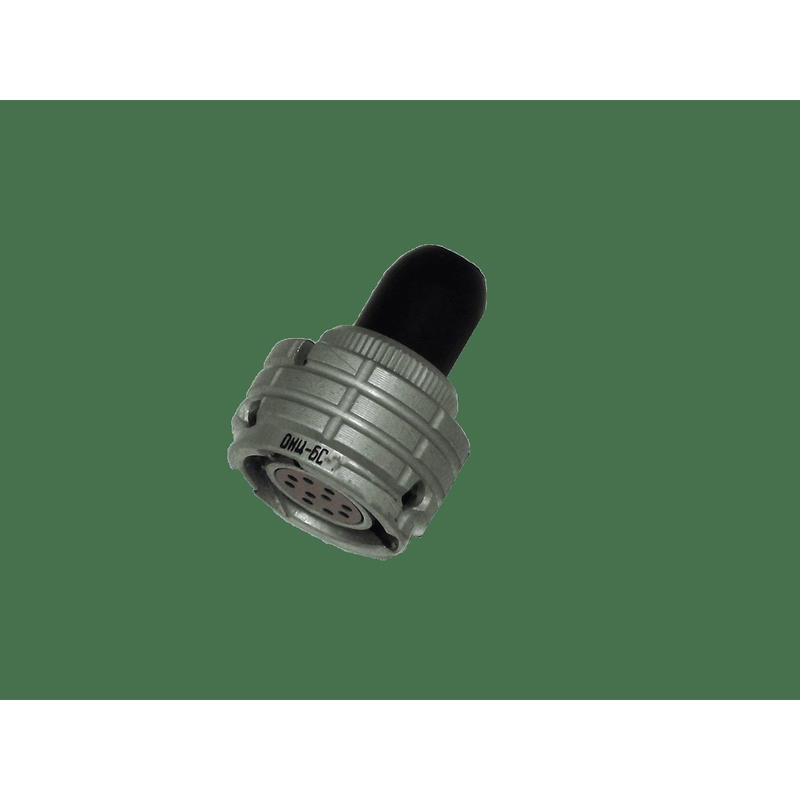

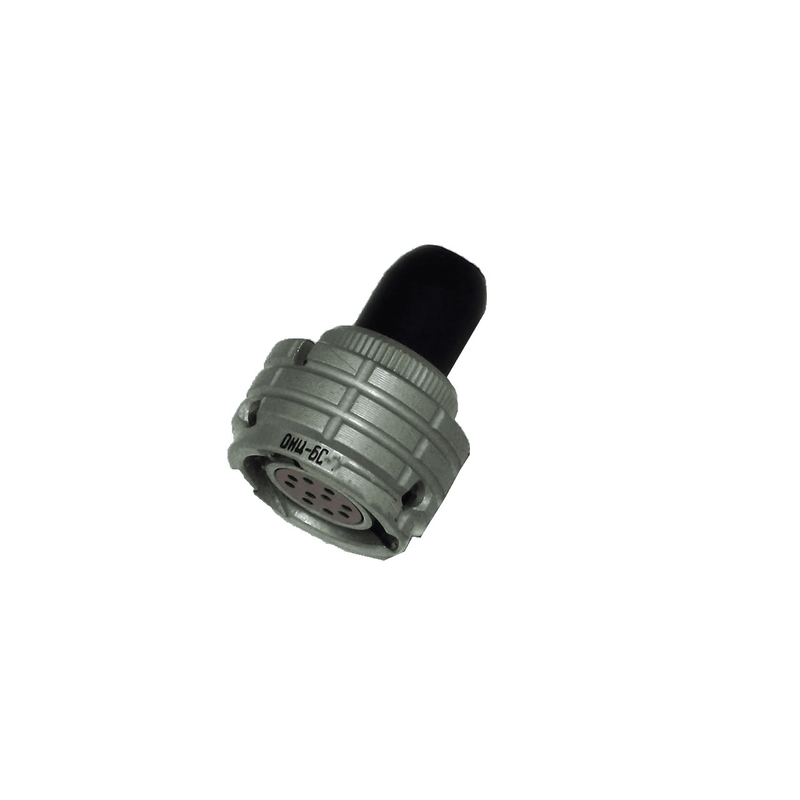

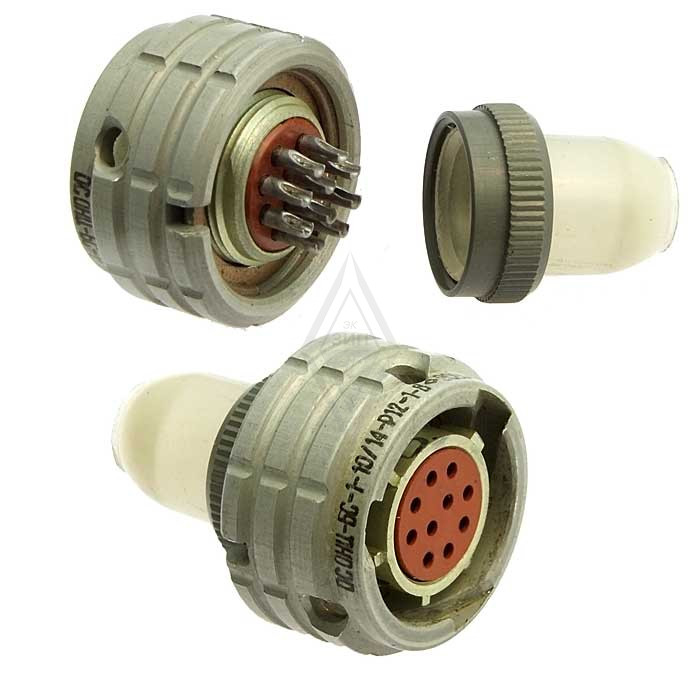

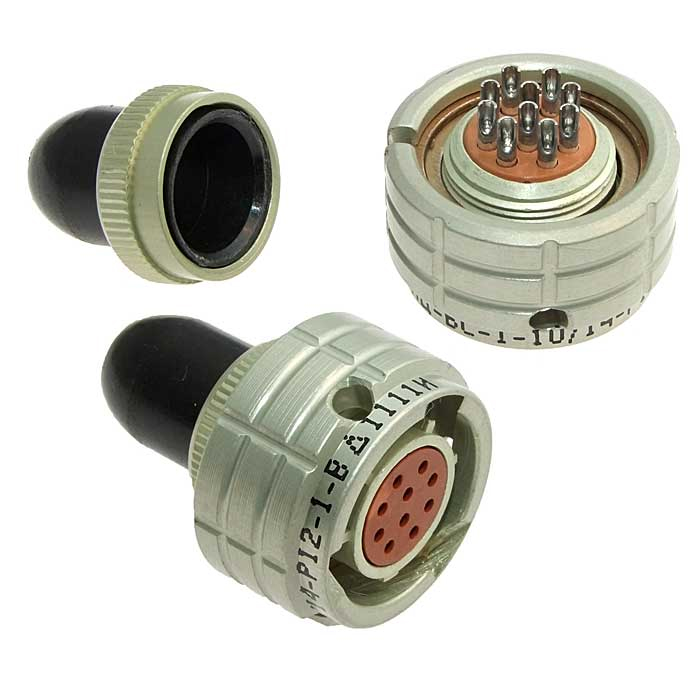

ОНЦ-БС-1-10/14-Р12-1-В — кабельная розетка, входящая в состав монтажного комплекта установки УДГ-304Б. Установка предназначена для измерения объёмной активности радиоактивных газов в воздухе. Розетка обеспечивает электрическое соединение кабельных линий монтажного комплекта с оборудованием установки.

Изделие поставляется как элемент монтажного комплекта, а не как самостоятельный прибор. Его применение определяется схемой подключения установки УДГ-304Б и требованиями руководства по эксплуатации.

Подтверждённые особенности

• Тип изделия — розетка кабельная серии ОНЦ.
• Обозначение исполнения — ОНЦ-БС-1-10/14-Р12-1-В.
• Артикул в каталоге — 7131.
• Категория — ОНЦ.
• Приемка — «5».
• Применение — монтажный комплект установки УДГ-304Б.
• Разработчик установки — ЗАО «КБ «Проминжиниринг», Россия.
• Год регистрации установки в описании — 2012.

Иных технических параметров розетки — электрических, механических, климатических — в предоставленных данных нет, поэтому они здесь не приводятся.

Установка УДГ-304Б: принцип работы

Установка УДГ-304Б измеряет объёмную активность радиоактивных газов в воздухе. Воздух прокачивается через рабочую камеру с полупроводниковым детектором. Бета-частицы от радиоактивных газов формируют в детекторе электрические импульсы, которые регистрирует электроника установки.

Установка выпускается в двух исполнениях: стационарном и мобильном. Мобильная версия дополнительно оснащена насосным блоком БН-01.

Технические характеристики установки

• Энергетический диапазон регистрации бета-излучающих газов: от 100 до 3000 кэВ.
• Диапазон измерений объёмной активности бета-излучающих газов: от 1,0E4 до 6,0E9 Бк/м3.
• Предел допускаемой основной относительной погрешности измерений: ±20 процентов.
• Время установления рабочего режима: не более 10 минут.
• Нестабильность показаний за 24 часа: ±15 процентов.
• Собственный фон установки: не превышает 4403 Бк/м3.
• Объёмный расход воздуха: не менее 10 л/мин.

Комплектность, поверка и область применения

В комплект поставки установки УДГ-304Б входят кабели, контрольный источник, фильтры, программное обеспечение и руководство по эксплуатации. Розетка кабельная ОНЦ-БС-1-10/14-Р12-1-В включена в состав монтажного комплекта.

Поверка установки выполняется по методике, утверждённой ГЦИ СИ ФБУ «ЦСМ Московской области».

Область применения установки охватывает охрану окружающей среды, обеспечение безопасности при чрезвычайных ситуациях, контроль за условиями труда и промышленную безопасность.

Кому подходит изделие

1. Организациям, эксплуатирующим установку УДГ-304Б и выполняющим её монтаж или ремонт.
2. Службам, обеспечивающим радиационный контроль воздуха рабочих помещений и окружающей среды.
3. Подразделениям, решающим задачи промышленной безопасности и контроля условий труда.

При заказе следует указывать полное обозначение ОНЦ-БС-1-10/14-Р12-1-В и артикул 7131, поскольку серия ОНЦ включает несколько исполнений с разными обозначениями.
