Назначение разъёма ОНЦ-БС-1-10/14-Р12-3В

ОНЦ-БС-1-10/14-Р12-3В производства «Копир» — это цилиндрический низкочастотный электрический разъём, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Изделие применяется для коммутации внутренних цепей промышленного оборудования и рассчитано на эксплуатацию в составе кабельных сборок.

Разъём соответствует техническим условиям бР0.364.030ТУ и обеспечивает надёжное электрическое соединение в различных климатических условиях. Артикул изделия — 80108, категория — ОНЦ.

Основные электрические характеристики

Конструкция разъёма включает 10 контактов диаметром 1 мм с серебряным покрытием; наличие покрытия обозначено цифрой «1» в индексе изделия. Совокупность контактов обеспечивает передачу сигналов и питающего напряжения в пределах установленных нагрузок.

• Количество контактов — 10, диаметр каждого контакта — 1 мм, покрытие — серебряное.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — до 1000 МОм в нормальных условиях.
• Рабочее напряжение — 250 В.
• Максимальная нагрузка — 4 А на контакт, суммарно от 15 до 30 А на соединитель в зависимости от конфигурации.
• Диапазон рабочих частот — от постоянного тока до 3 МГц.

Конструкция и исполнение

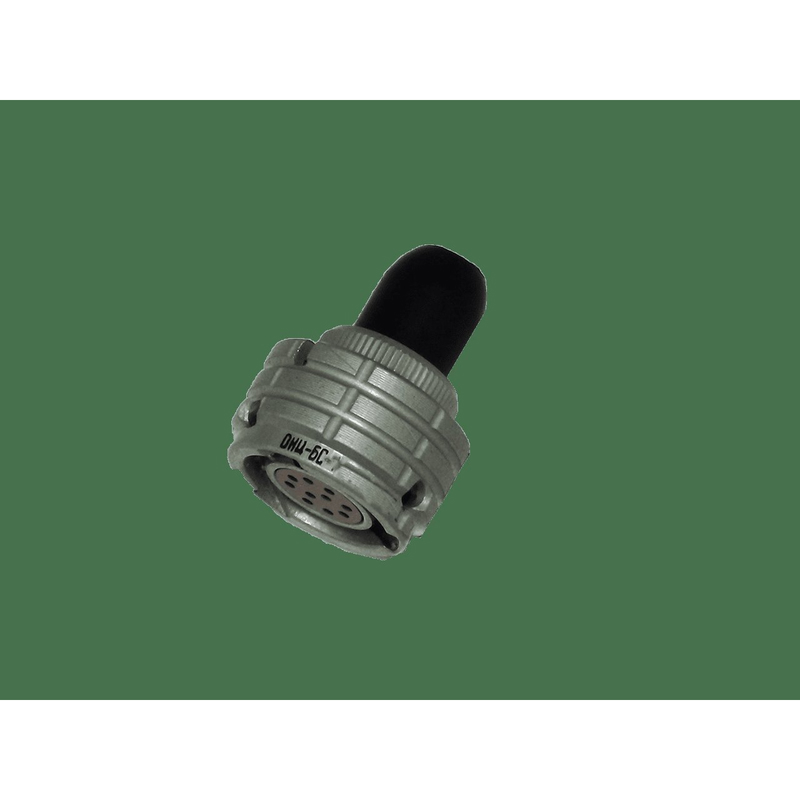

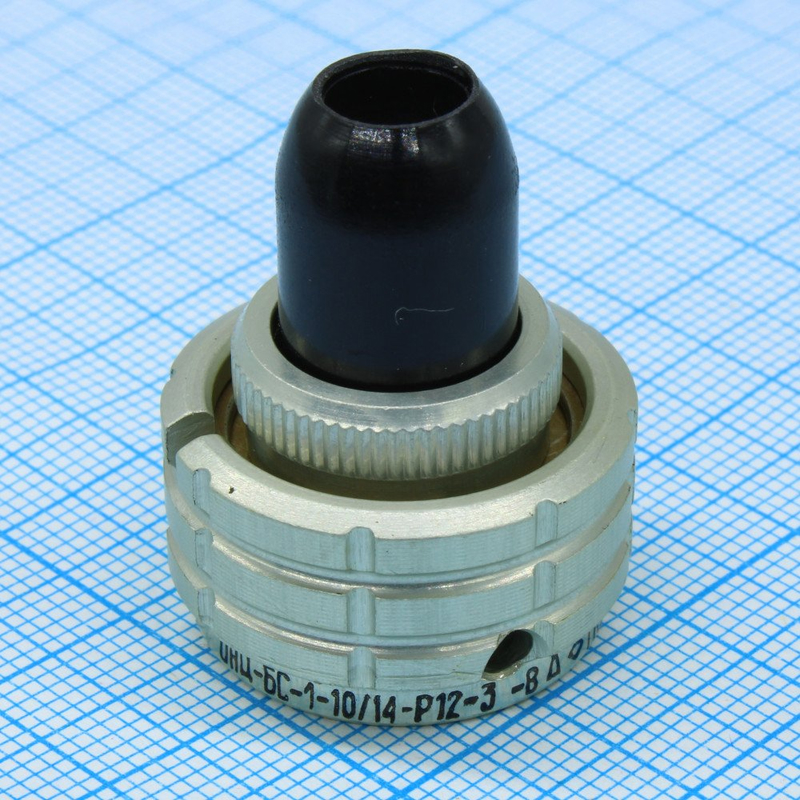

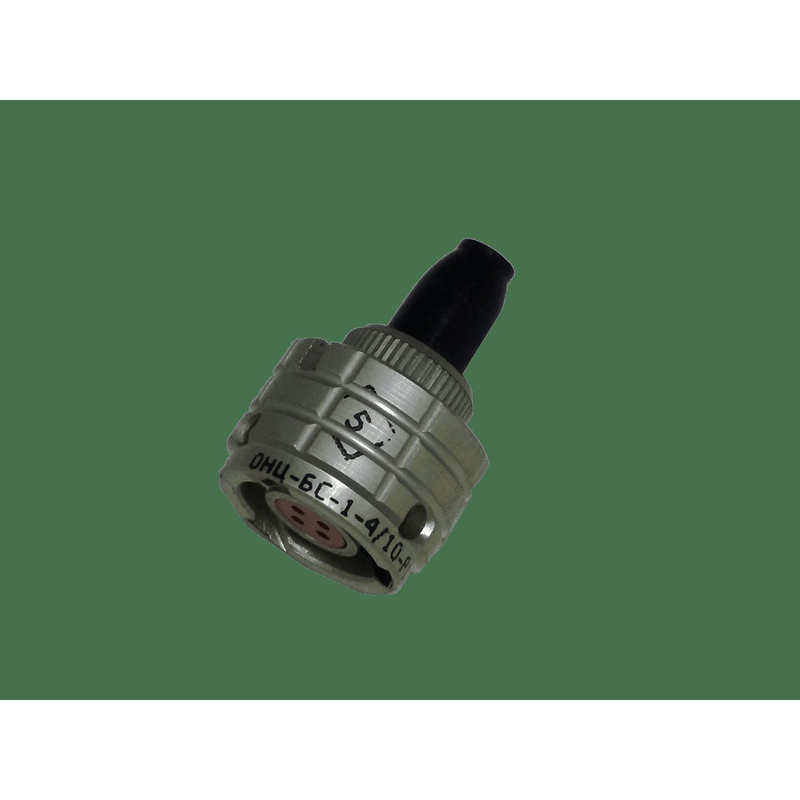

Изделие представляет собой кабельную розетку, что обозначено буквой «Р» в индексе. Прямой кожух имеет обозначение «12», многопозиционная поляризация — «3», всеклиматическое исполнение — «В». Такое исполнение позволяет эксплуатировать разъём при температурах от минус 60 до плюс 85 градусов Цельсия.

Условный размер корпуса составляет 14 мм. Габаритные размеры включают диаметр 24 мм и максимальную длину 32 мм. Ресурс изделия — 250 сочленений-расчленений, наработка — 15000 часов.

Расшифровка обозначения

1. ОНЦ-БС — серия цилиндрических низкочастотных разъёмов.
2. 1 — серебряное покрытие контактов.
3. 10 — количество контактов.
4. 14 — условный размер корпуса, мм.
5. Р — кабельная розетка.
6. 12 — прямой кожух.
7. 3 — многопозиционная поляризация.
8. В — всеклиматическое исполнение.

Применение и условия эксплуатации

Разъёмы серии ОНЦ-БС используются во внутренних электрических цепях промышленного оборудования, включая монтаж на кабель. Изделие подходит для соединения цепей постоянного, переменного тока частотой до 3 МГц и импульсных сигналов, а также для работы в составе кабельных сборок различного назначения.

Благодаря всеклиматическому исполнению разъём сохраняет работоспособность при температурах от минус 60 до плюс 85 градусов Цельсия, что делает его пригодным для применения в разных климатических зонах. Соответствие ТУ бР0.364.030ТУ подтверждает применимость изделия в промышленной аппаратуре.

Ключевые особенности

• Цилиндрический низкочастотный разъём серии ОНЦ-БС для постоянного, переменного тока и импульсных сигналов.
• 10 контактов диаметром 1 мм с серебряным покрытием.
• Низкое переходное сопротивление контактов — не более 5 мОм.
• Высокое сопротивление изоляции — до 1000 МОм в нормальных условиях.
• Рабочее напряжение 250 В и нагрузка до 4 А на контакт.
• Кабельная розетка с прямым кожухом и многопозиционной поляризацией.
• Всеклиматическое исполнение с рабочим диапазоном температур от минус 60 до плюс 85 градусов Цельсия.
• Ресурс 250 сочленений-расчленений и наработка 15000 часов.
• Соответствие ТУ бР0.364.030ТУ.

Разъём ОНЦ-БС-1-10/14-Р12-3В применяется для монтажа на кабель и обеспечивает надёжное соединение электрических цепей промышленного оборудования в различных климатических условиях.
