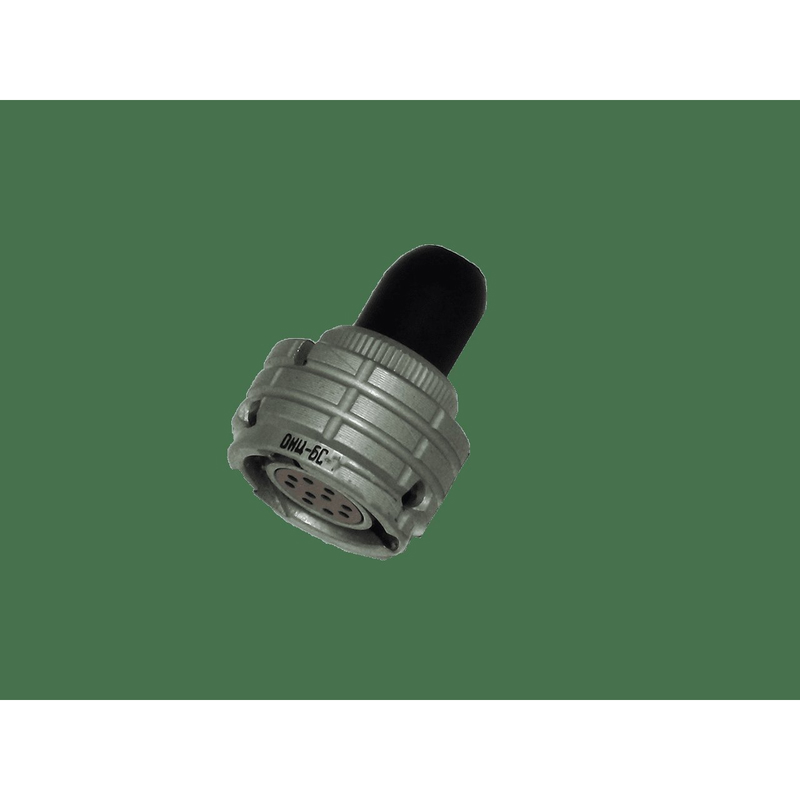

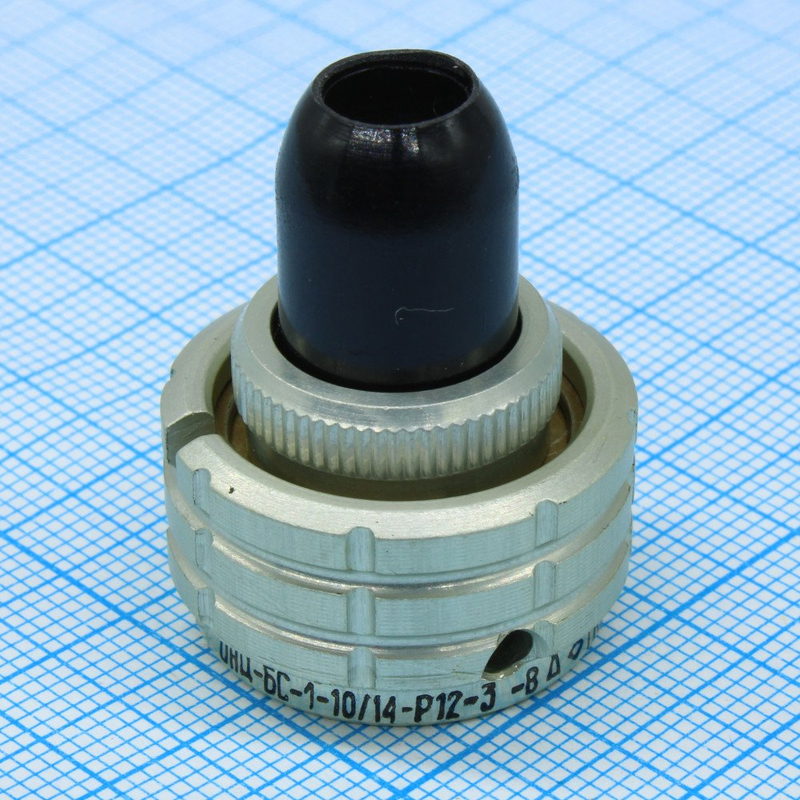

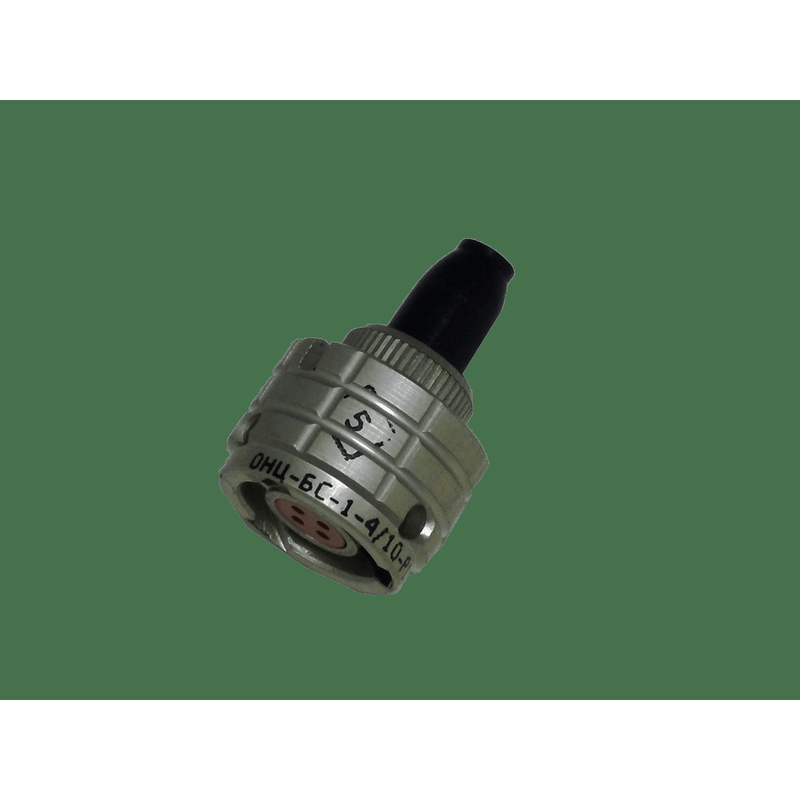

Назначение соединителя ОНЦ-БС-1-10/14-Р12-3В

ОНЦ-БС-1-10/14-Р12-3В производства «Элекон» — это цилиндрический низкочастотный соединитель серии ОНЦ-БС-1. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока с рабочими частотами до примерно 3 МГц. Основная задача соединителя — обеспечение надёжного электрического контакта между кабельными жгутами, платами и блоками аппаратуры при сохранении работоспособности в условиях серьёзных механических и климатических воздействий.

Всеклиматическое исполнение позволяет применять соединитель в широком диапазоне температур и атмосферных давлений, в том числе в бортовых и промышленных системах. Артикул изделия — 80109, категория — ОНЦ.

Конструкция и базовые параметры

Соединитель относится к типу цилиндрических низкочастотных соединителей серии ОНЦ-БС-1 и выпускается в вариантах «вилка» или «розетка». Условный размер корпуса составляет 14 миллиметров. Количество контактов — 10 штук.

Контактное покрытие обычно выполняется серебряным, что обеспечивает низкое переходное сопротивление и хорошую стабильность контакта в течение всего срока службы. Монтаж, как правило, кабельный: пайка в кабельную розетку с прямым кожухом конструктивного исполнения 12.

Электрические и эксплуатационные характеристики

Ниже перечислены подтверждённые параметры соединителя, определяющие его применение в составе электротехнических и электронных устройств.

• Максимальное рабочее напряжение — порядка 250 вольт (амплитудное значение).
• Максимальная токовая нагрузка на один контакт — около 4 ампер.
• Суммарная токовая нагрузка на весь соединитель — примерно 15 ампер.
• Сопротивление контактов — не более 5 миллиом (0,005 ома).
• Сопротивление изоляции в нормальных условиях — сотни мегаом и выше.
• Ресурс сочленения-расчленения — не менее 250 циклов.
• Наработка изделия — порядка 15 000 часов.

Механика и применение

Соединитель имеет байонетное сочленение, которое обеспечивает быстрое и надёжное соединение и разъединение с фиксацией. Такая конструкция удобна при эксплуатации в стеснённых условиях, когда требуется частая коммутация без применения специального инструмента.

Благодаря сочетанию компактного корпуса, десяти контактов и стойкости к внешним воздействиям, ОНЦ-БС-1-10/14-Р12-3В применяется в электротехнических и электронных устройствах для соединения кабельных жгутов и плат, в том числе в бортовых и промышленных системах, работающих при повышенных требованиях к надёжности.

Маркировка соединителя может быть дополнительно расшифрована по каждому элементу, а также возможно подобрать к нему пару — вилку или розетку.
