Назначение и область применения

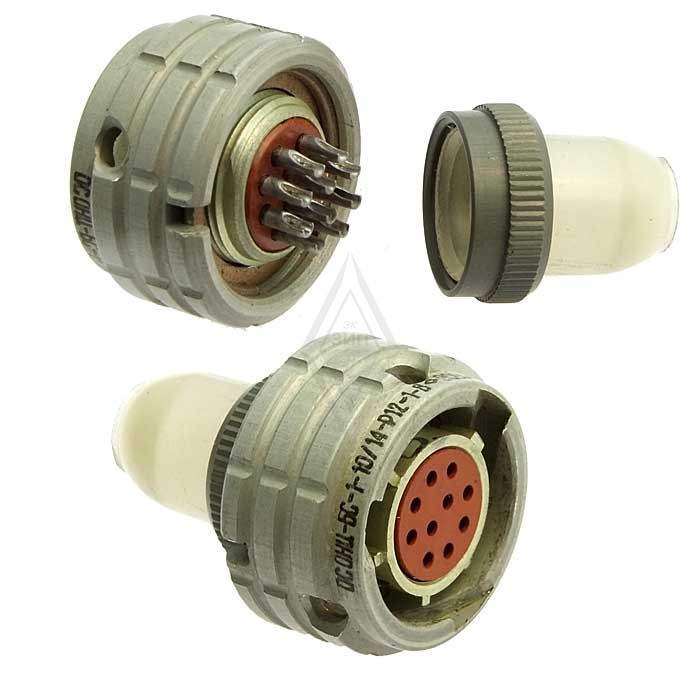

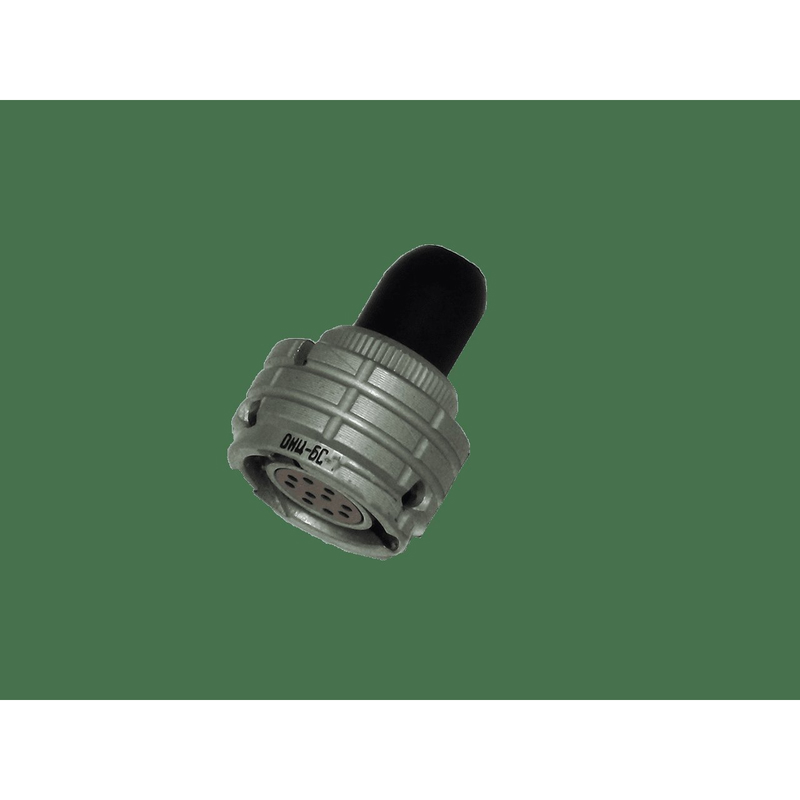

ОНЦ-БС-1-10/14-Р12-1-В «5» относится к серии быстросочленяемых герметичных приборных вилок и негерметичных кабельных розеток. Изделие предназначено для работы в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

Предельное рабочее напряжение составляет до 250 В при амплитудном значении. Допустимый рабочий ток — 4 А на контакт.

Разъёмы этого типа широко используются в различных электронных устройствах и системах, где требуется надёжное и быстрое соединение. Байонетное сочленение позволяет выполнять стыковку и расстыковку вилки с розеткой без применения инструмента, что важно при монтаже, обслуживании и замене блоков.

Конструктивные особенности

Сочленение и поляризация

Сочленение байонетное. Поляризация многошпоночная, многопозиционная, что защищает от несанкционированного сочленения.

Многошпоночная поляризация определяет единственно возможное взаимное положение ответных частей соединителя, исключая ошибочное подключение.

Контакты и корпус

Контакты покрыты серебром. Корпус розетки — прямой пластмассовый кожух.

Серия объединяет герметичные приборные вилки и негерметичные кабельные розетки, образующие соединитель при сочленении.

Технические характеристики

• Серия: ОНЦ-БС-1.
• Тип изделия: быстросочленяемая герметичная приборная вилка, негерметичная кабельная розетка.
• Сочленение: байонетное.
• Поляризация: многошпоночная, многопозиционная.
• Покрытие контактов: серебро.
• Корпус розетки: прямой пластмассовый кожух.
• Напряжение: до 250 В, амплитудное значение.
• Рабочий ток: 4 А на контакт.
• Частота переменного тока: до 3 МГц.
• Род тока: постоянный, переменный, импульсный.
• Приёмка: «5».
• Артикул: 7129.
• Категория: ОНЦ.

Применение

Разъём применяется в цепях постоянного, переменного и импульсного тока, в том числе в составе электронных устройств и систем, где требуется надёжное и быстрое соединение. Сочетание байонетного сочленения и многопозиционной поляризации делает изделие пригодным для узлов, которые приходится часто сочленять и расчленять в процессе эксплуатации.

Применение ограничено параметрами, указанными выше: напряжение до 250 В амплитудного значения, ток 4 А на контакт, частота переменного тока до 3 МГц.

Соответствие стандартам и приёмка

Разъёмы серии ОНЦ-БС-1 соответствуют современным стандартам качества и безопасности, включая RoHS, Reach, SGS, ISO:9001-2015.

Для данной позиции указана приёмка «5». В имеющемся описании товара указан 2015 год.

Производитель в данных о товаре не указан. Комплектация, страна производства и условия гарантии в предоставленных сведениях отсутствуют.
