Назначение

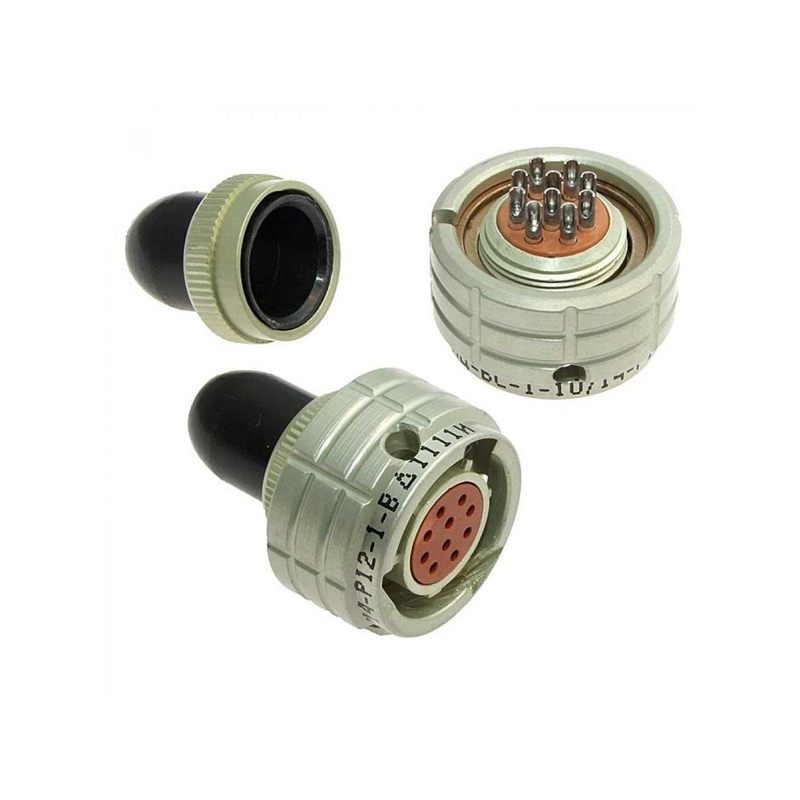

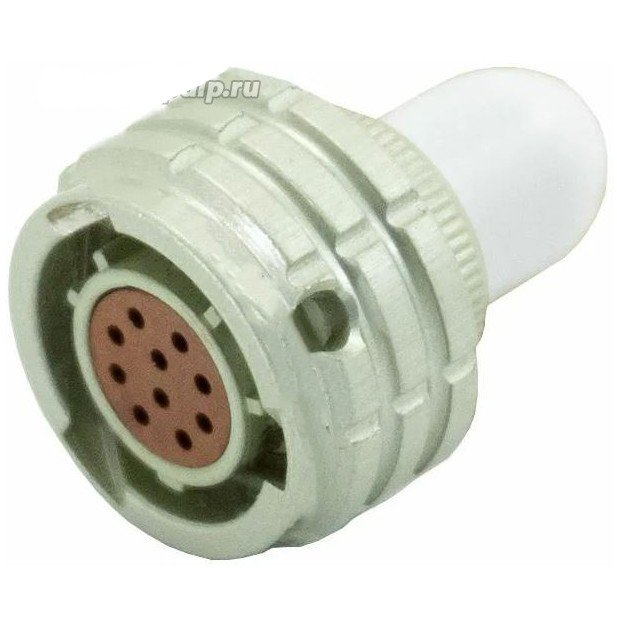

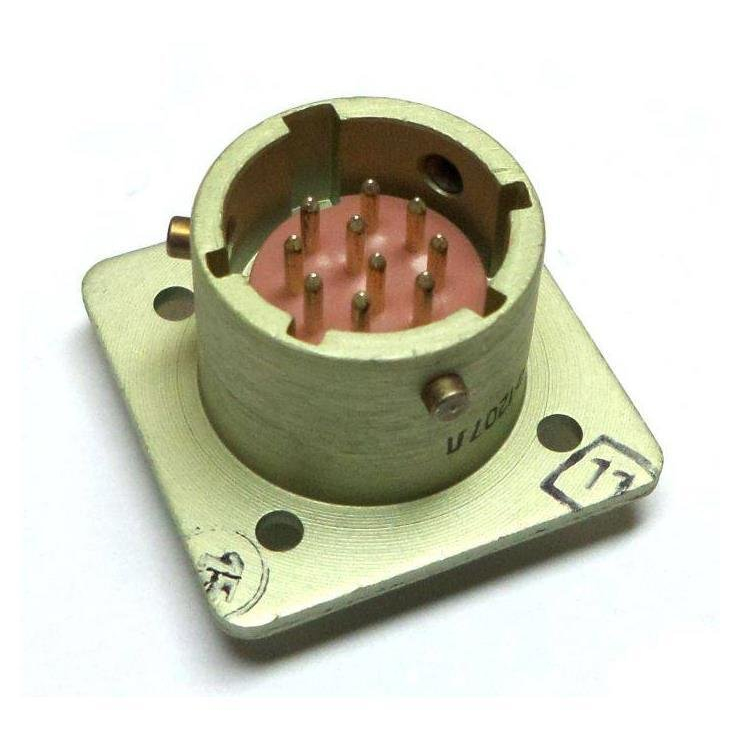

ОНЦ-БС-1-10/14-Р12-2В — розетка кабельная из серии цилиндрических низкочастотных разъёмов ОНЦ-БС-1(2). Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Разъём применяется там, где требуется надёжное электрическое соединение кабельных линий с ответными частями соединителей серии ОНЦ-БС, в том числе в составе бортовой, наземной и лабораторной аппаратуры.

Основные технические характеристики

• Число контактов — 10.
• Условный диаметр корпуса — 14 мм.
• Поляризация — многопозиционная, двухпозиционная (2 положения).
• Рабочая токовая нагрузка на контакт — 3 А.
• Максимальный ток — до 4 А на контакт и суммарно до 30 А на соединитель.
• Амплитудное напряжение — до 250 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Ресурс — 250 сочленений.
• Наработка — 15 000 часов.

Конструкция и материалы

Корпус разъёма выполнен из анодированного алюминия, что обеспечивает стойкость к коррозии и механическим воздействиям. Изолятор изготовлен из термопластика — бакелита или карболита. Контакты имеют серебряное покрытие, соответствующее индексу «1» в обозначении.

Конструктивное исполнение Р12 подразумевает кабельную розетку с прямым кожухом. Исполнение «В» — всеклиматическое, что допускает эксплуатацию в различных климатических зонах.

Расшифровка обозначения

1. ОНЦ-БС — тип соединителя.
2. 1 — серебряное покрытие контактов.
3. 10/14 — 10 контактов, условный диаметр корпуса 14 мм.
4. Р12 — розетка кабельная с прямым кожухом.
5. 2 — двухпозиционная поляризация.
6. В — всеклиматическое исполнение.

Применение

Разъём ОНЦ-БС-1-10/14-Р12-2В применяется для коммутации электрических цепей в аппаратуре, работающей при температуре от минус 60 до плюс 85 градусов Цельсия. Благодаря серебряному покрытию контактов и низкому переходному сопротивлению (не более 5 мОм) изделие подходит для цепей с повышенными требованиями к стабильности соединения. Всеклиматическое исполнение и анодированный алюминиевый корпус позволяют использовать розетку в условиях повышенной влажности, в составе кабельных сборок и жгутов.

Дополнительные сведения

Артикул изделия — 80110. Категория — ОНЦ. Производитель — Копир. Согласно данным каталога, объём поступлений составляет: 2024 год — 706 штук, 2025 год — 350 штук.
