Назначение разъёма ОНЦ-БС-1-10/14-Р12-2В

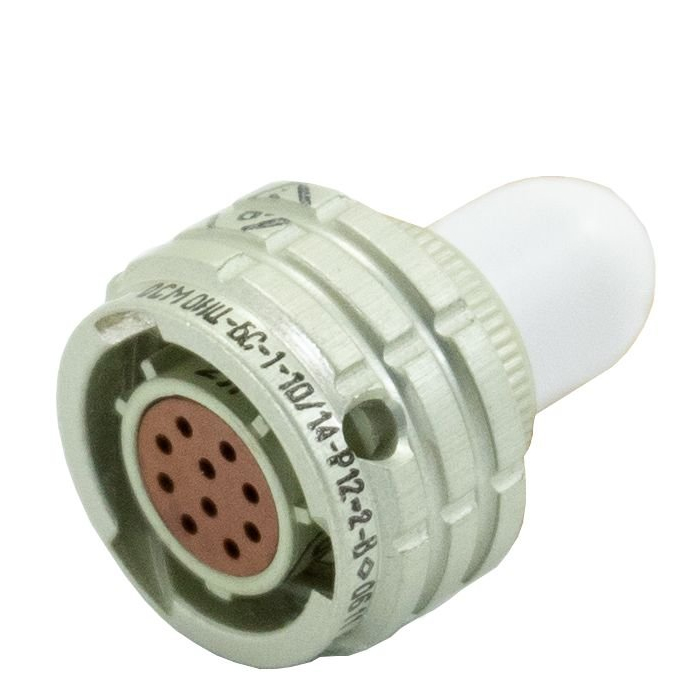

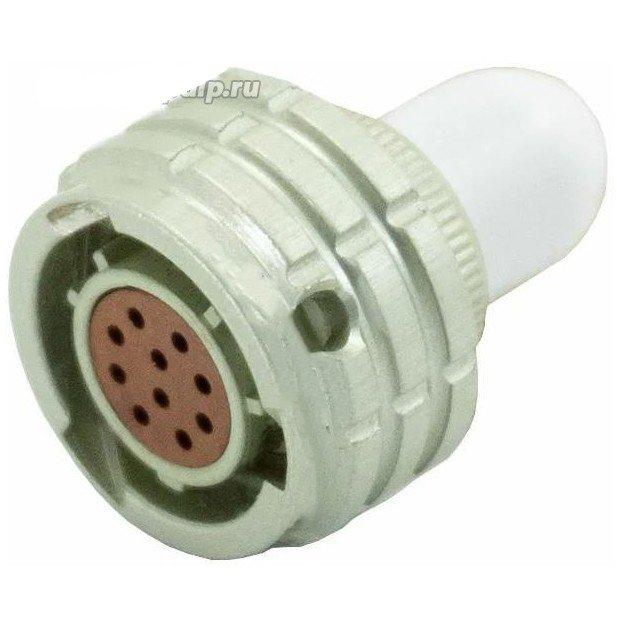

ОНЦ-БС-1-10/14-Р12-2В производства завода «Элекон» представляет собой цилиндрический низкочастотный соединитель, выполненный в виде кабельной розетки с прямым кожухом. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Конструкция относится к серии ОНЦ — низкочастотным цилиндрическим разъёмам, применяемым в промышленной, измерительной и специальной аппаратуре.

Модель востребована в тех случаях, когда требуется компактное неразъёмное соединение кабеля с ответной частью прибора и при этом важны стабильность переходного сопротивления, герметичность и устойчивость к внешним климатическим воздействиям. Разъём выпускается во всеклиматическом исполнении, что допускает его эксплуатацию в различных макроклиматических районах.

Технические характеристики и подтверждённые особенности

Ниже перечислены параметры, заявленные для данной модели. Все значения относятся именно к исполнению ОНЦ-БС-1-10/14-Р12-2В.

• Количество контактов — 10.
• Покрытие контактов — серебро, что обеспечивает стабильное электрическое соединение.
• Условный размер корпуса — 14 мм.
• Сопротивление контактов — не более 5 мОм.
• Максимальное рабочее напряжение — 250 В (амплитудное значение).
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Рабочая токовая нагрузка на контакт — 3 А, максимальная — 4 А на контакт.
• Суммарный максимальный ток на соединитель — до 30 А.
• Герметичность: скорость утечки воздуха не более 0,01 л/ч при перепаде давления 1 кгс/см².
• Работоспособность при пониженном давлении — до 13 кПа.
• Ресурс — 250 сочленений и 15000 часов эксплуатации.

Тип «розетка кабельная с прямым кожухом» означает, что корпус разъёма ориентирован вдоль оси кабеля без изгиба, что упрощает монтаж в стеснённых условиях и снижает механическую нагрузку на место пайки или обжима контактов.

Применение и условия эксплуатации

Разъём ОНЦ-БС-1-10/14-Р12-2В применяется для подключения кабельных линий к блокам и приборам, работающим в цепях низкого и среднего напряжения. Благодаря серебряному покрытию контактов и низкому переходному сопротивлению он подходит для измерительных цепей, где важна точность передачи сигнала. Импульсный режим работы и полоса до 3 МГц позволяют использовать изделие в системах управления, автоматики и связи.

Всеклиматическое исполнение и герметичность делают модель пригодной для эксплуатации при изменяющихся температурах, повышенной влажности и пониженном атмосферном давлении. Указанная работоспособность при давлении до 13 кПа соответствует условиям, характерным для высотных и разряжённых сред. Скорость утечки воздуха не более 0,01 л/ч подтверждает, что соединитель сохраняет герметичность при перепаде давления 1 кгс/см².

Порядок подбора и монтажа

1. Убедиться, что число контактов и условный размер корпуса (10 контактов, 14 мм) соответствуют ответной части.
2. Проверить допустимую токовую нагрузку: до 3 А на контакт в рабочем режиме и до 4 А в максимальном.
3. Учесть суммарный ток на соединитель — не более 30 А.
4. Оценить условия среды: герметичность, пониженное давление и всеклиматическое исполнение расширяют область применения.
5. Контролировать ресурс: 250 сочленений и 15000 часов эксплуатации определяют периодичность обслуживания.

Краткие итоги

ОНЦ-БС-1-10/14-Р12-2В от «Элекон» — это 10-контактная кабельная розетка с прямым кожухом, серебряным покрытием контактов и корпусом условного размера 14 мм. Она рассчитана на напряжение до 250 В (амплитудное), ток до 3 А на контакт в рабочем режиме и до 30 А суммарно, обеспечивает сопротивление изоляции не менее 1000 МОм и герметичность с утечкой не более 0,01 л/ч при перепаде 1 кгс/см². Ресурс — 250 сочленений и 15000 часов. Изделие предназначено для цепей постоянного и переменного тока до 3 МГц, импульсных сигналов и эксплуатации в широком диапазоне климатических условий.
