Назначение соединителя ОНЦ-БС-1-10/14-Р12-1-В «5»

ОНЦ-БС-1-10/14-Р12-1-В «5» — субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа, предназначенный для соединения и разъединения электрических цепей в электронном оборудовании специального и общего назначения. Изделие применяется в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

Индекс «5» в обозначении соответствует приёмке по категории «5», что подтверждает пригодность соединителя для ответственных применений, где предъявляются повышенные требования к надёжности электрических соединений.

Конструкция и расшифровка обозначения

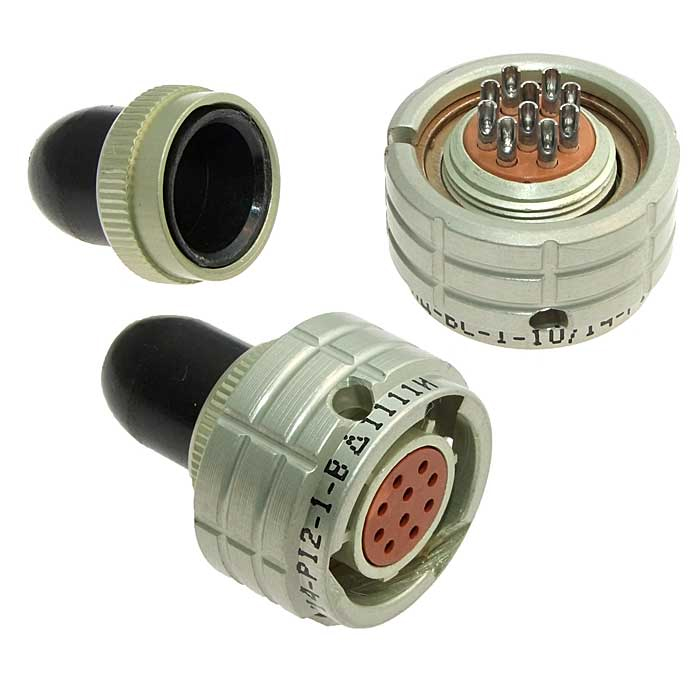

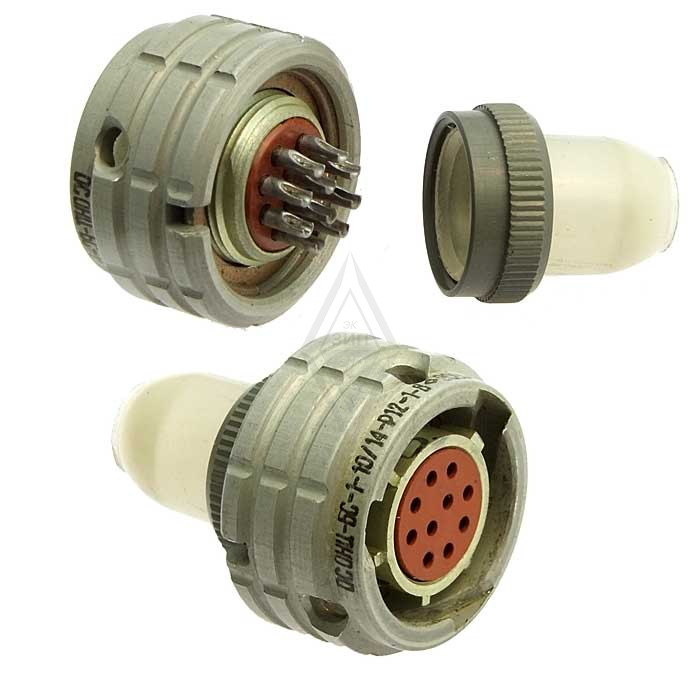

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Конструкция включает многошпоночную поляризацию корпуса и многопозиционную установку изолятора (от 1 до 20 позиций), что защищает от несанкционированного сочленения. Сочленение с ответной частью — байонетное, обеспечивающее быстрое соединение и разъединение.

Условное обозначение ОНЦ-БС-1-10/14-Р12-1-В расшифровывается следующим образом:

• ОНЦ-БС — тип соединителя;
• 1 — покрытие контактов: серебро (2 — золото);
• 10 — количество контактов;
• 14 — условный диаметр корпуса;
• Р — часть соединителя: розетка (В — вилка);

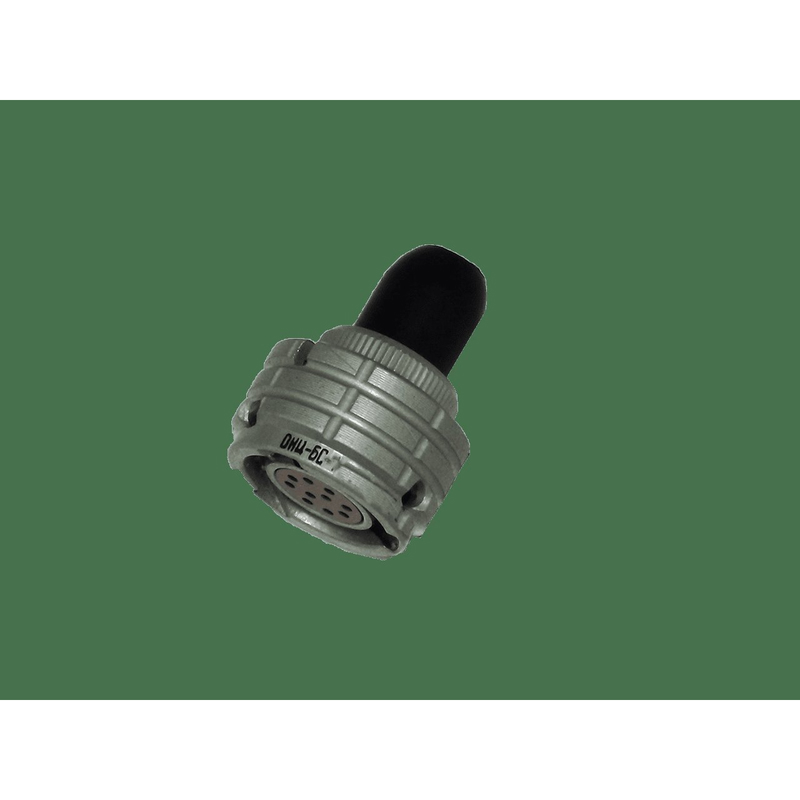

• 12 — конструктивное исполнение: розетка кабельная с прямым кожухом (1 — вилка приборная);
• 1 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

Технические характеристики

Ниже приведены подтверждённые параметры соединителей серии ОНЦ-БС-1:

• Тип: цилиндрический, низкочастотный, быстроразъёмный, субминиатюрный.
• Климатическое исполнение: всеклиматическое.
• Состав: вилка и розетка.
• Вид корпуса: блочный (приборный) и кабельный.
• Исполнение монтажной части: приборная вилка, кабельная розетка с кожухом.
• Вид сочленения: байонетный.
• Поляризация: многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.
• Покрытие контактов: серебро.
• Способ монтажа: объёмный, пайкой.
• Общее количество контактов в серии: 4, 7, 10, 19, 32, 50; для данной модели — 10 контактов.
• Сопротивление контактов: не более 5 МОм.
• Максимальный ток на одиночный контакт: от 1,5 до 3,7 А.
• Максимальное рабочее напряжение: 250 В.
• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.
• Ёмкость между любыми соседними контактами: не более 5 пФ.

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 200 метров на секунду в квадрате. Выдерживает механический удар одиночного действия с ускорением 10000 метров на секунду в квадрате и механический удар многократного действия с ускорением 1471 метр на секунду в квадрате.

Рабочая температура окружающей среды — от минус 60 до плюс 85 градусов Цельсия. Повышенная относительная влажность воздуха при температуре плюс 35 градусов Цельсия достигает 98 процентов. Атмосферное пониженное давление — 1,3 на 10 в минус четвёртой степени Паскаля.

Минимальная наработка составляет 15000 часов, количество сочленений-расчленений — 250, срок сохраняемости — 15 лет. Указанные параметры подтверждают пригодность изделия для длительной эксплуатации в составе стационарного и бортового электронного оборудования.

Применение

ОНЦ-БС-1-10/14-Р12-1-В «5» применяется для внутреннего монтажа в электронных блоках, приборах и устройствах, где требуется компактное быстроразъёмное соединение десяти электрических цепей. Благодаря всеклиматическому исполнению, широкому температурному диапазону и стойкости к вибрационным и ударным нагрузкам соединитель востребован в специальном и общем электронном оборудовании.

Монтаж выполняется объёмным способом пайкой, что обеспечивает надёжный электрический контакт. Герметичная приборная вилка и кабельная розетка с прямым кожухом позволяют использовать соединитель как в блочных, так и в кабельных сборках. Многошпоночная поляризация и многопозиционная установка изолятора исключают ошибку при сочленении и повышают безопасность эксплуатации.

Комплектация и обозначение при заказе

При заказе указывается обозначение ОНЦ-БС-1-10/14-Р12-1-В «5». Артикул изделия — 7128, категория — ОНЦ. Соединитель поставляется в составе вилки и розетки согласно конструктивному исполнению, определённому условным обозначением. Приёмка «5» подтверждает соответствие изделия установленным требованиям для применения в ответственных цепях.
