Назначение разъёма ОНЦ-БС-1-10/14-Р12-1В

ОНЦ-БС-1-10/14-Р12-1В — это субминиатюрный цилиндрический низкочастотный соединитель, выпускаемый заводом «Копир» (Элекон). Изделие предназначено для надёжного электрического соединения цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Разъём применяется во внутренней проводке аппаратуры, где требуется компактное и устойчивое к внешним воздействиям подключение.

Артикул позиции — 80112, категория — ОНЦ. Конструкция рассчитана на эксплуатацию в составе радиоэлектронной и электротехнической аппаратуры различного назначения.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данной модели соединителя. Значения приведены в соответствии с имеющимися данными о товаре.

• Количество контактов (гнёзд) — 10.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
• Максимальное рабочее напряжение — 250 В (амплитудное значение).
• Ток на контакт — до 3 А.
• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
• Ресурс — 250 расчленений.
• Наработка — 15 000 часов.

Указанные величины характеризуют электрическую прочность и стабильность соединения при работе в составе аппаратуры. Сопротивление контактов и изоляции обеспечивают минимальные потери сигнала и высокую надёжность передачи как низкочастотных, так и импульсных сигналов.

Конструкция и исполнение

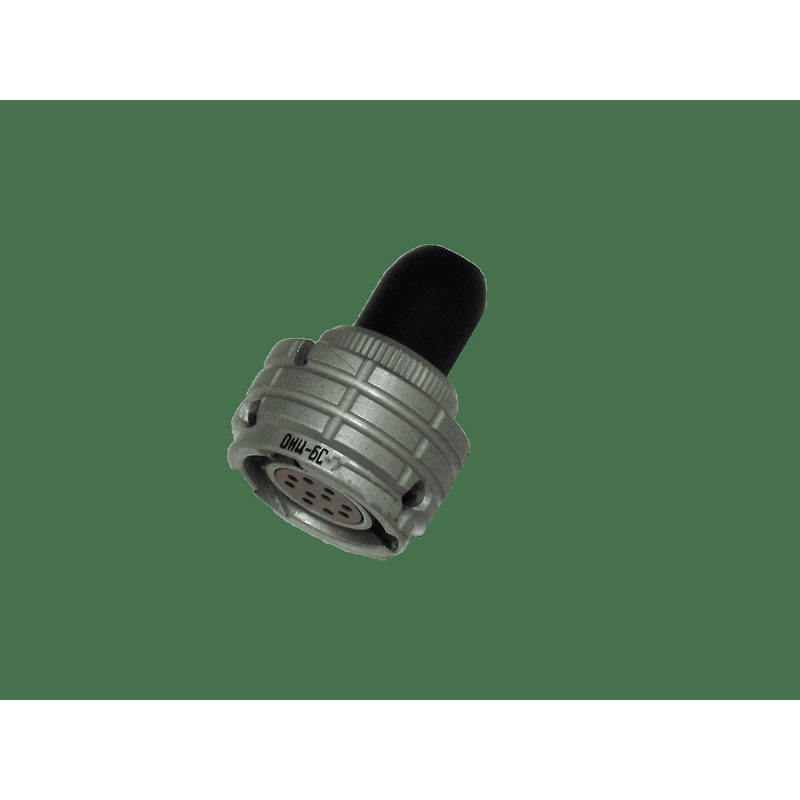

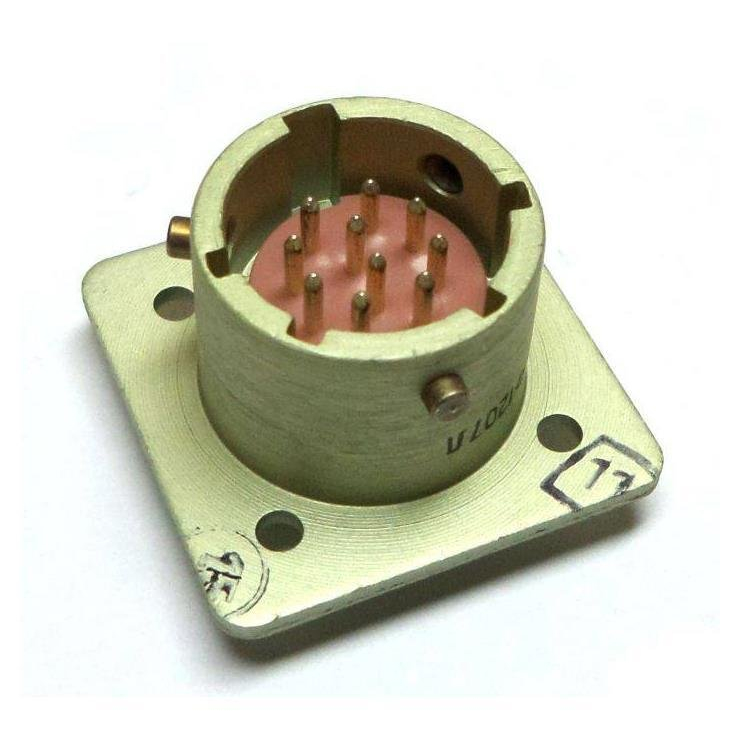

ОНЦ-БС-1-10/14-Р12-1В представляет собой розетку с прямым патрубком для монтажа на кабель. Соединение с ответной частью — байонетное, что обеспечивает быстрое сочленение и расчленение, а также фиксацию от самопроизвольного разъединения. Корпус выполнен металлическим, изоляция — из карболита.

Покрытие контактов — серебро, что соответствует варианту исполнения ОНЦ-БС-1. Индекс «В» в обозначении указывает на всеклиматическое исполнение, то есть возможность работы в различных климатических зонах. Разъём соответствует техническим условиям ТУ бР0.364.030 и аналогичным стандартам.

Область применения

Соединитель используется во внутренней проводке аппаратуры для быстрого и герметичного подключения электрических цепей. Благодаря конструкции он применим в условиях повышенной влажности и при перепадах давления — скорость утечки воздуха через соединение сведена к минимуму.

Типовые сферы применения включают:

1. Радиоэлектронную аппаратуру различного назначения.
2. Приборы и устройства, работающие с низкочастотными и импульсными сигналами.
3. Оборудование, эксплуатируемое при температурах от минус 60 до плюс 85 градусов Цельсия.
4. Системы, где требуются компактные байонетные соединения с монтажом на кабель.

Разъём обеспечивает стабильное соединение цепей постоянного и переменного тока, а также импульсных сигналов, что делает его востребованным в составе ответственных узлов аппаратуры. Совместимость с ответными частями определяется стандартом ТУ бР0.364.030.

Краткое резюме

ОНЦ-БС-1-10/14-Р12-1В от завода «Копир» — это десятиконтактная кабельная розетка с байонетным соединением, серебряным покрытием контактов и всеклиматическим исполнением. Ток на контакт достигает 3 А, рабочее амплитудное напряжение — 250 В, ресурс — 250 расчленений при наработке 15 000 часов. Изделие соответствует ТУ бР0.364.030 и предназначено для внутренней проводки аппаратуры, в том числе в условиях повышенной влажности и перепадов давления.
