Назначение соединителя ОНЦ-БС-1-10/14-Р12-1В

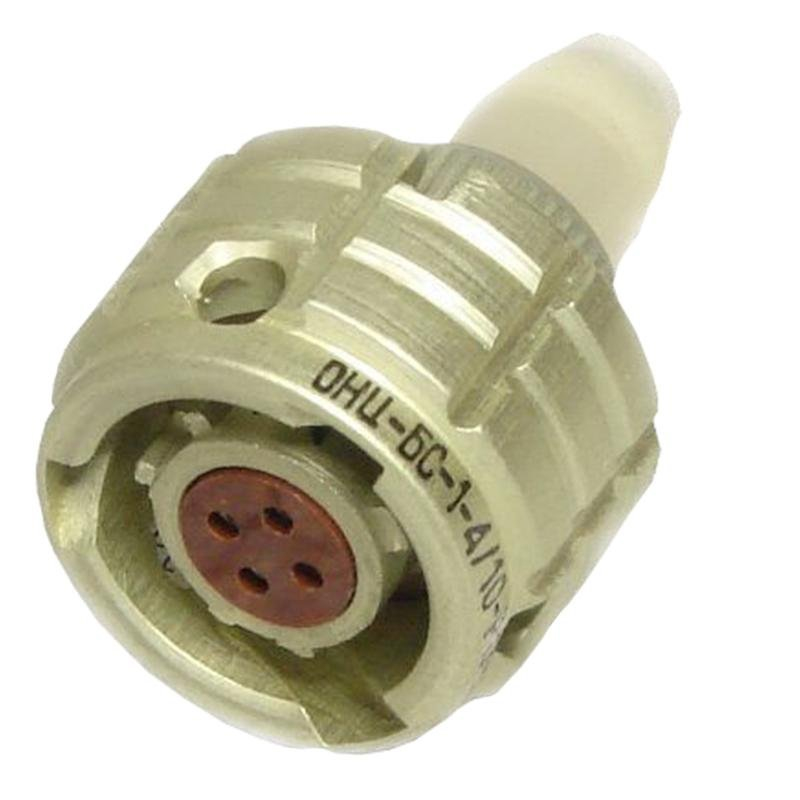

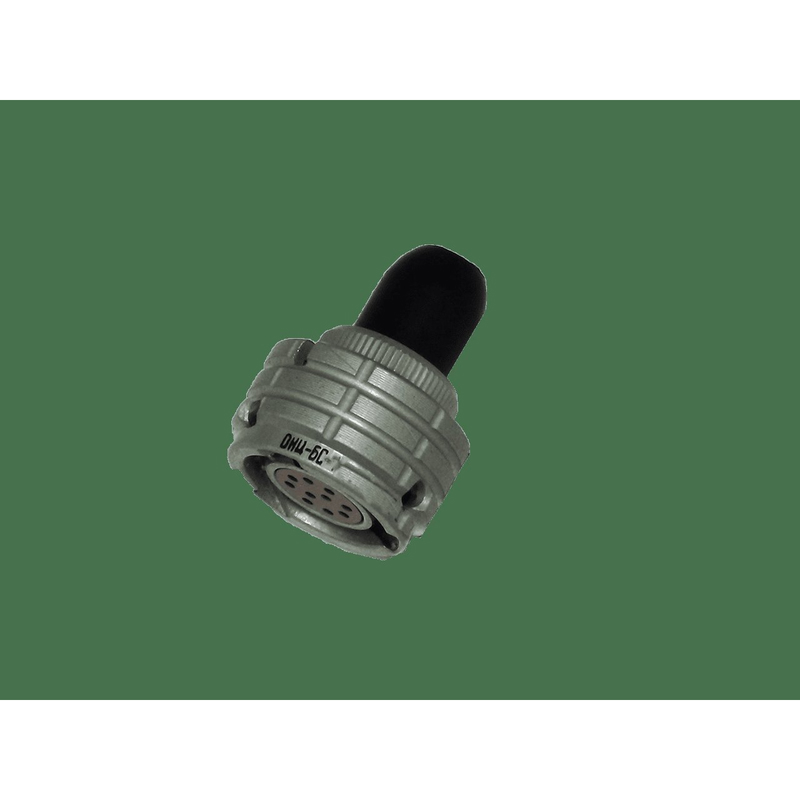

ОНЦ-БС-1-10/14-Р12-1В производства «Элекон» — это субминиатюрный низкочастотный цилиндрический соединитель внутреннего монтажа. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Соединитель применяется там, где требуется компактное, но надёжное разъёмное соединение с фиксацией от самопроизвольного расчленения при вибрации и механических воздействиях.

Артикул изделия — 80113. Товар относится к категории ОНЦ. Поставка ведётся в единичных экземплярах и в упаковочных количествах, что позволяет использовать разъём как в единичных разработках, так и в мелкосерийном производстве.

Подтверждённые технические особенности

Ниже перечислены характеристики, соответствующие конструктивному исполнению и условиям эксплуатации данного соединителя.

• Количество контактов — 10 штук, что обеспечивает одновременную коммутацию десяти независимых цепей в одном корпусе.
• Условный размер корпуса — 14 миллиметров (диаметр корпуса по ГОСТ).
• Вид сочленения — байонетный: соединение выполняется быстрым поворотом с фиксацией, что исключает случайное расчленение.
• Максимальное амплитудное рабочее напряжение — 250 вольт.
• Токовая нагрузка на контакт — порядка 3–4 ампер в зависимости от режима работы.
• Покрытие контактов — серебро, обеспечивающее низкое переходное сопротивление и стойкость к окислению.
• Сопротивление контактов — не более 5 миллиом; сопротивление изоляции — не менее нескольких тысяч мегаом в нормальных условиях.
• Диапазон рабочих температур — примерно от минус 60 до плюс 85 градусов Цельсия, всеклиматическое исполнение.
• Ресурс — порядка 250 сочленений и расчленений, наработка не менее 15 000 часов.
• Срок сохраняемости при хранении — до 15 лет.

Конструкция и исполнение

Соединитель выполнен по схеме внутреннего монтажа и обычно применяется в составе кабельных розеток или вилок с прямым пластмассовым кожухом. Цилиндрический корпус условного размера 14 миллиметров позволяет размещать разъём в стеснённых условиях внутри блока или на кабельном окончании без существенного увеличения габаритов аппаратуры.

Байонетный замок обеспечивает механическую фиксацию ответных частей и устойчивость к вибрационным нагрузкам, характерным для промышленной эксплуатации. Серебряное покрытие контактных пар снижает потери на переходном сопротивлении и повышает стабильность электрического контакта при многократных сочленениях.

Области применения

Благодаря сочетанию компактных размеров, десяти контактов и всеклиматического исполнения, ОНЦ-БС-1-10/14-Р12-1В востребован в следующих направлениях:

1. Радиоэлектронная аппаратура — внутриблочная и межблочная коммутация низкочастотных и импульсных цепей.
2. Измерительные и контрольно-измерительные устройства — подключение датчиков и измерительных трактов.
3. Промышленная автоматика — кабельные соединения между блоками управления, исполнительными механизмами и пультами.
4. Кабельные сборки — изготовление розеток и вилок внутреннего монтажа с прямым пластмассовым кожухом.

Соединитель подходит для эксплуатации в составе аппаратуры, работающей при температурах от минус 60 до плюс 85 градусов Цельсия, и сохраняет работоспособность после длительного хранения. При подборе ответных частей и монтаже следует ориентироваться на условный размер корпуса 14 миллиметров и байонетный тип сочленения.
