Назначение

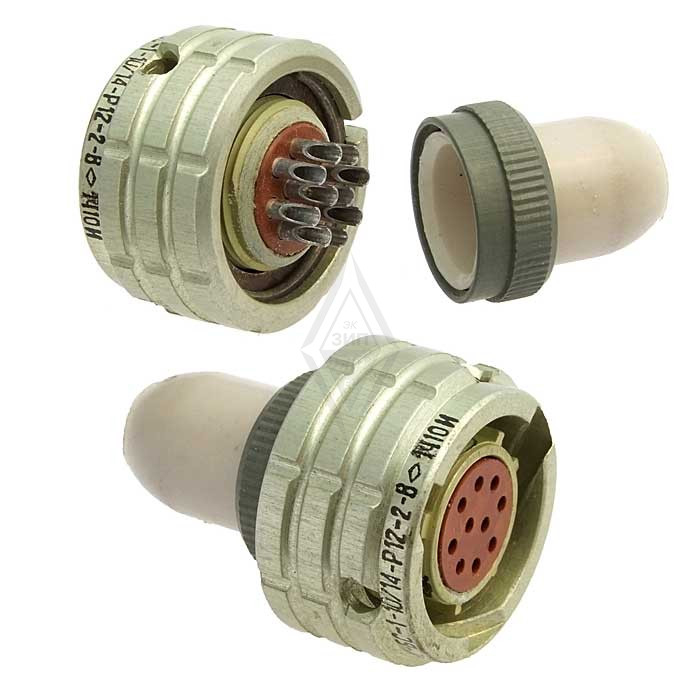

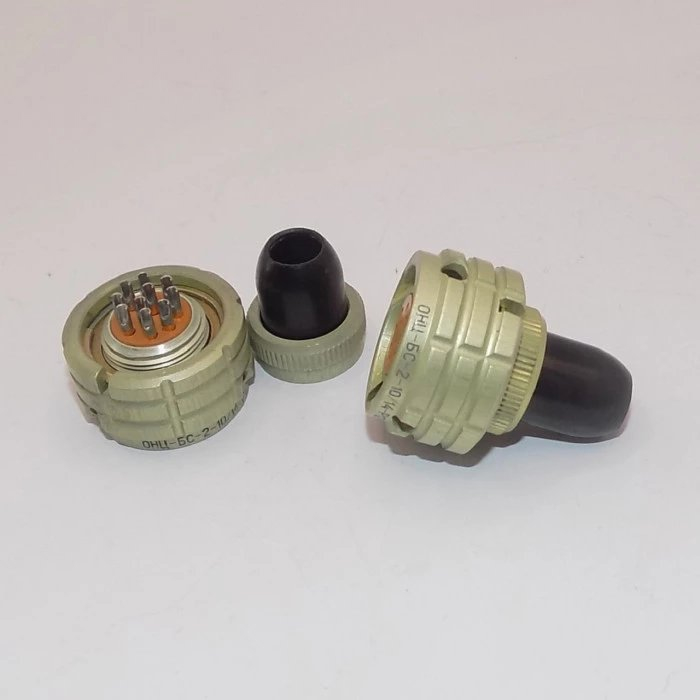

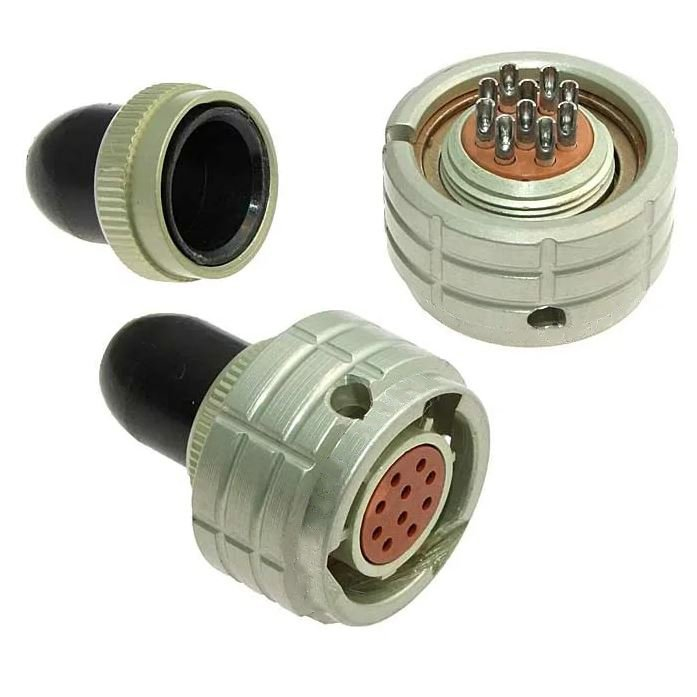

ОНЦ-БС-2-10/14-Р12-2-В — это кабельная розетка из серии соединителей ОНЦ-БС-2, предназначенная для применения в электрических цепях постоянного, переменного и импульсного тока. Изделие относится к категории ОНЦ и используется для коммутации электрических соединений в составе кабельных сборок и приборных разъёмов.

Основное назначение розетки — обеспечение надёжного электрического контакта между кабелем и ответной частью соединителя при внутреннем монтаже. Байонетное сочленение обеспечивает быстрое и удобное соединение с фиксацией, что важно при эксплуатации в условиях ограниченного пространства и при необходимости частой коммутации.

Конструктивные особенности

Розетка имеет прямой пластмассовый кожух, который упрощает установку и защищает контактную группу от внешних воздействий. Корпус выполнен в условном размере 14 миллиметров и рассчитан на десять контактов. Покрытие контактов — золото, что обеспечивает высокую проводимость и стойкость к коррозии.

Соединители серии ОНЦ-БС-2 имеют байонетное сочленение и всеклиматическое исполнение. Это означает возможность работы в широком диапазоне температур и в различных климатических условиях, включая воздействие специальных факторов.

Технические характеристики

• Количество контактов: 10.
• Условный размер корпуса: 14 миллиметров.
• Рабочая токовая нагрузка на каждый контакт: до 3 ампер.
• Максимальный ток на одиночный контакт: обычно в диапазоне от 1,5 до 3,7 ампер.
• Максимальное рабочее напряжение: 250 вольт (амплитудное значение).
• Сопротивление контактов: не более 5 миллиом.
• Покрытие контактов: золото.
• Тип сочленения: байонетный.
• Исполнение: всеклиматическое.

Применение и условия эксплуатации

Розетка ОНЦ-БС-2-10/14-Р12-2-В применяется для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного тока. Изделие рассчитано на работу в условиях повышенной вибрации и механических ударов, что делает его пригодным для использования в различных отраслях промышленности.

Благодаря всеклиматическому исполнению и устойчивости к воздействию специальных факторов, соединитель может эксплуатироваться в широком диапазоне температур и в сложных условиях окружающей среды. Прямой пластмассовый кожух обеспечивает удобство установки и дополнительную защиту контактной группы.
