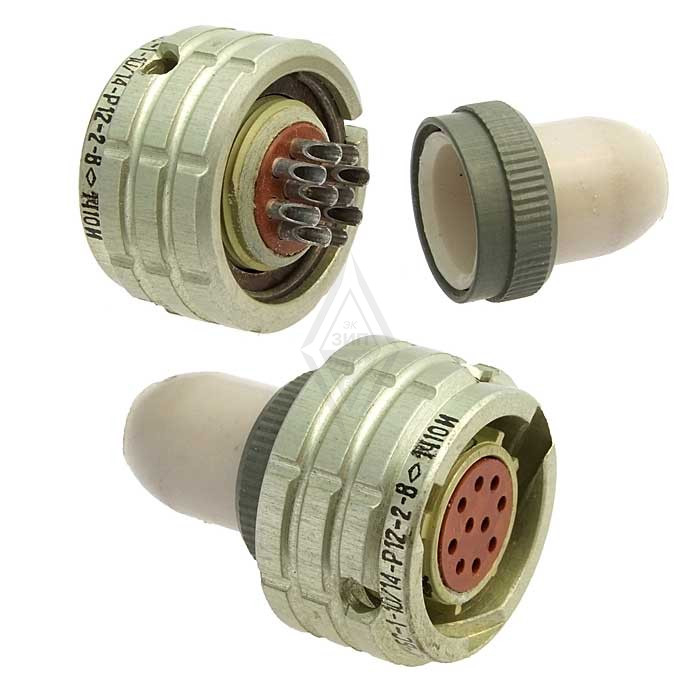

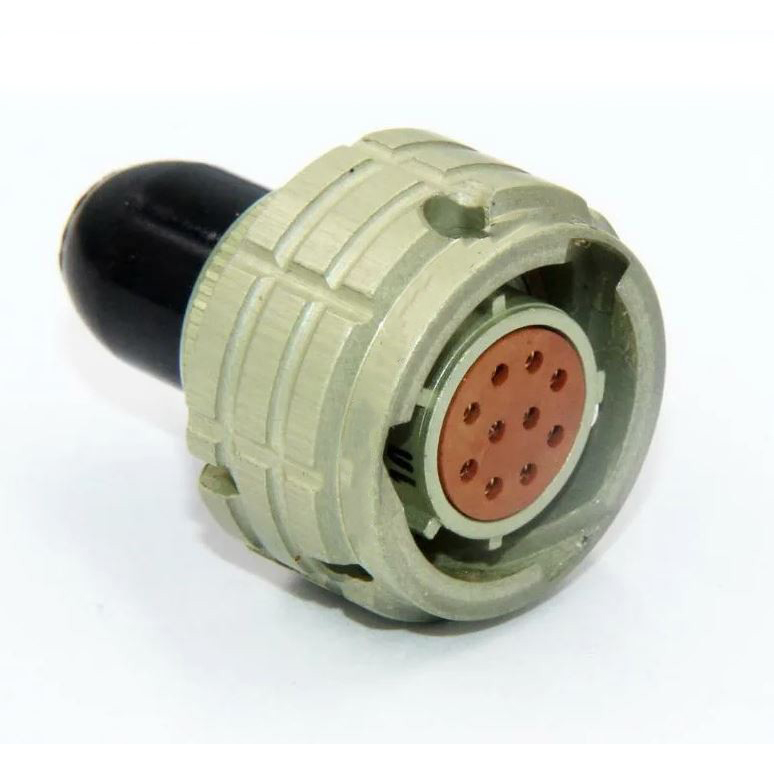

Назначение соединителя ОНЦ-БС-2-10/14-Р12-1-В

ОНЦ-БС-2-10/14-Р12-1-В — цилиндрический низкочастотный соединитель серии ОНЦ, предназначенный для работы в электрических цепях постоянного, переменного и импульсного тока. Изделие применяется для внутреннего монтажа и обеспечивает электрическое соединение и механическое сочленение кабельных линий в составе радиоэлектронной аппаратуры и промышленного оборудования.

Соединитель выпускается в соответствии с техническими условиями бР0.364.030ТУ, что подтверждает его принадлежность к стандартизированной номенклатуре цилиндрических низкочастотных соединителей. Артикул изделия — 7229, категория — ОНЦ.

Расшифровка обозначения и конструктивные особенности

Маркировка ОНЦ-БС-2-10/14-Р12-1-В содержит полную информацию о конструкции и исполнении изделия. Расшифровка обозначения приведена ниже.

• ОНЦ-БС-2 — тип соединителя; цифра «2» указывает на то, что контакты покрыты золотом.
• 10 — количество контактов в соединителе.
• 14 — условный диаметр корпуса, равный 14 мм.
• Р — кабельная розетка.
• 1 — отсутствие кожуха у розетки.
• В — конструктивное исполнение.

Корпуса соединителя имеют многошпоночную поляризацию. Такое решение защищает от несанкционированного сочленения и исключает неправильное подключение ответных частей. Соединение выполняется байонетным способом, что обеспечивает быструю фиксацию и надёжный контакт при эксплуатации.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя подтверждены техническими условиями и приведены ниже.

• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.
• Максимальный ток на одиночный контакт — не более 7 А; фактическая токовая нагрузка зависит от количества задействованных контактов и условий эксплуатации.
• Максимальное рабочее напряжение — 250 В (амплитудное значение).
• Диапазон рабочих температур — от минус 60 до плюс 105 градусов Цельсия.
• Тип соединения — байонетное.

Указанные параметры определяют область применения изделия в цепях, где требуется стабильная передача сигнала и питания при воздействии механических и климатических факторов.

Условия эксплуатации и применение

Соединитель ОНЦ-БС-2-10/14-Р12-1-В устойчив к механическим и климатическим воздействиям, включая вибрации, и сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 105 градусов Цельсия. Это делает его пригодным для использования в аппаратуре, эксплуатируемой в сложных условиях.

Область применения — внутренний монтаж электротехнических и радиоэлектронных устройств, где требуется компактное цилиндрическое соединение с байонетной фиксацией и защитой от неправильного сочленения. Золотое покрытие контактов обеспечивает стабильность переходного сопротивления и повышает коррозионную стойкость контактной группы.

Изделие соответствует техническим условиям бР0.364.030ТУ. Производитель в предоставленных данных не указан.
