Назначение соединителя

ОНЦ-БС-1-10/14-Р12-3-В — это цилиндрический электрический соединитель (разъём) из серии ОНЦ-БС-1, выполненный по отечественным стандартам для применения в радиоэлектронной аппаратуре. Изделие представляет собой кабельную розетку, предназначенную для сочленения с приборной вилкой того же ряда в составе герметичной или негерметичной пары. Основное назначение — обеспечение надёжного и быстроразъёмного электрического соединения кабелей с приборной частью в составе радиоаппаратуры, контрольно-измерительных приборов и средств связи.

Разъём относится к категории ОНЦ и применяется там, где требуется передача нескольких независимых цепей постоянного, переменного или импульсного тока при сохранении компактных габаритов и устойчивости к внешним воздействиям.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает ряд параметров, определяющих его эксплуатационные свойства. Ниже перечислены подтверждённые характеристики изделия.

• Количество контактов — 10, что позволяет передавать несколько цепей постоянного, переменного или импульсного тока одновременно.
• Покрытие контактов — серебро, обеспечивающее низкое переходное сопротивление и хорошую коррозионную стойкость.
• Условный диаметр корпуса — 14 мм.
• Тип корпуса — кабельный, предназначен для монтажа в кабель, например обжимом или пайкой проводов.
• Часть соединителя — «Р» (розетка), конструктивное исполнение 12 — кабельная розетка с прямым кожухом.
• Многопозиционная поляризация (позиция 3) защищает от ошибочного сочленения и обеспечивает правильную ориентацию при соединении.
• Исполнение — всеклиматическое: разъём устойчив к воздействию низких и высоких температур, влажности и вибрации.
• Номинальное рабочее напряжение — до 250 В.
• Частотный диапазон — до примерно 3 МГц.
• Сопротивление контактов — не более 5 мОм, что обеспечивает низкие потери и стабильное соединение.

Конструктивные и эксплуатационные свойства

Серебряное покрытие контактов способствует снижению переходного сопротивления и повышению стабильности электрического соединения при длительной эксплуатации. Низкое значение сопротивления контактов — не более 5 мОм — снижает потери мощности и нагрев в местах сочленения, что особенно важно при передаче токовых цепей.

Кабельное исполнение корпуса предполагает монтаж разъёма непосредственно на кабель. Сочленение с приборной вилкой того же ряда обеспечивает универсальность применения в составе типовых пар «вилка — розетка». Механическая поляризация по позиции 3 исключает возможность неправильного соединения и предотвращает повреждение контактов при ошибочных действиях оператора.

Всеклиматическое исполнение означает, что разъём работоспособен при воздействии низких и высоких температур, повышенной влажности и вибрации. Это делает его пригодным для эксплуатации в сложных условиях, характерных для бортовой и наземной аппаратуры.

Разъём рассчитан на многократные сочленения и сохраняет работоспособность при механических нагрузках — ударах и вибрации, типичных для бортовой и наземной аппаратуры. Сочетание перечисленных свойств обеспечивает продолжительный срок службы изделия при соблюдении штатных режимов работы.

Область применения

Соединители серии ОНЦ-БС-1 данного типа обычно используются в радиоаппаратуре, контрольно-измерительных приборах, средствах связи и других устройствах, где требуется надёжное и быстроразъёмное соединение кабелей с приборной частью. Благодаря рабочему напряжению до 250 В и частотному диапазону до примерно 3 МГц разъём применим как в цепях постоянного, так и в цепях переменного тока, а также для передачи импульсных сигналов.

Всеклиматическое исполнение расширяет область применения изделия: оно востребовано в составе аппаратуры, работающей на открытом воздухе, в неотапливаемых помещениях и в условиях повышенной вибрации. Кабельная конструкция розетки позволяет использовать её в составе жгутов и соединительных кабелей различного назначения.

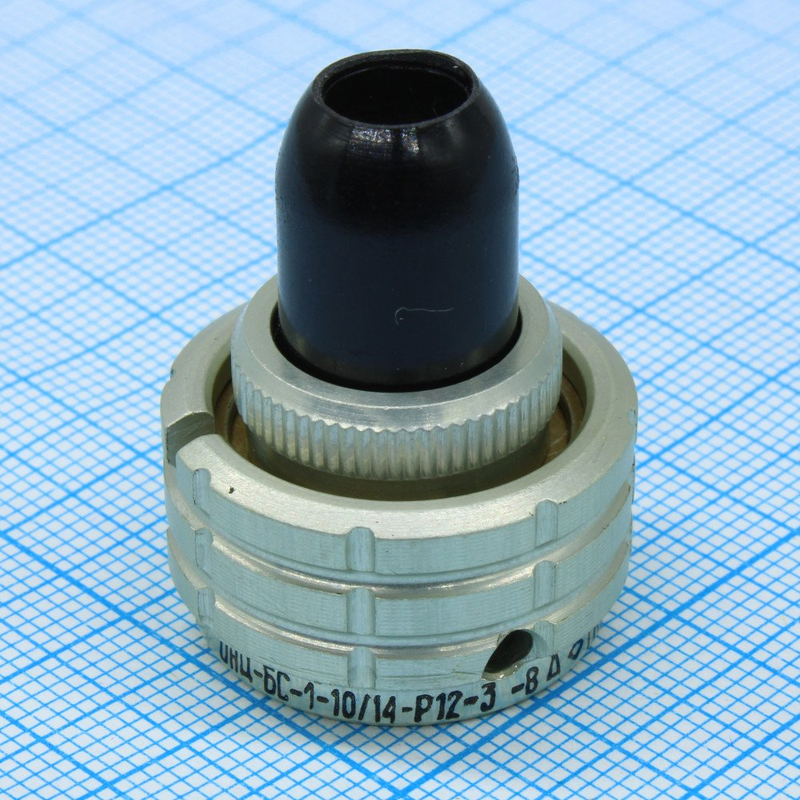

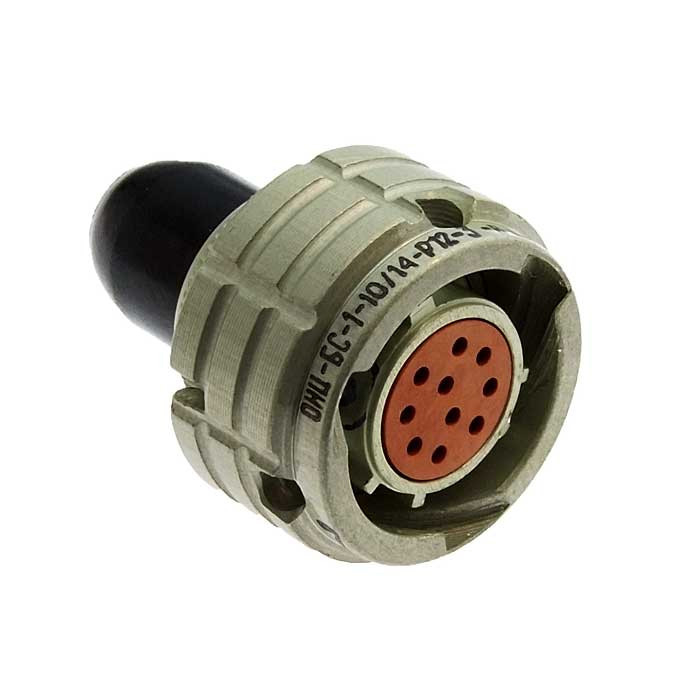

Артикул изделия — 7140. Категория — ОНЦ. Название — ОНЦ-БС-1-10/14-Р12-3-В.
