Назначение

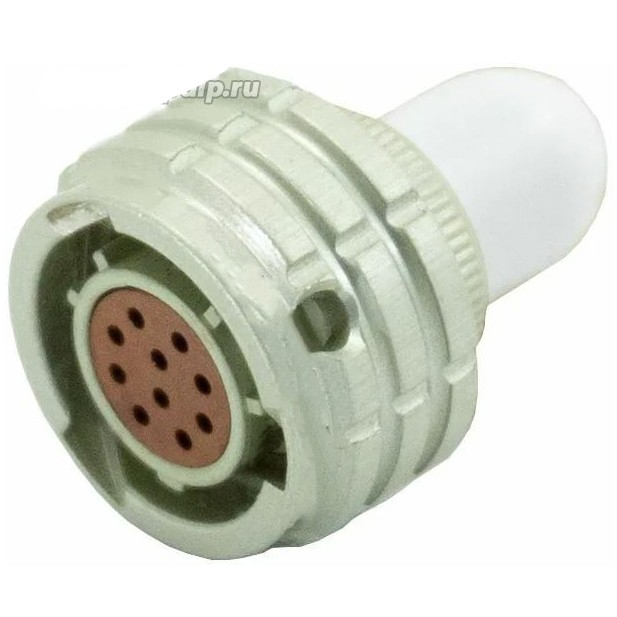

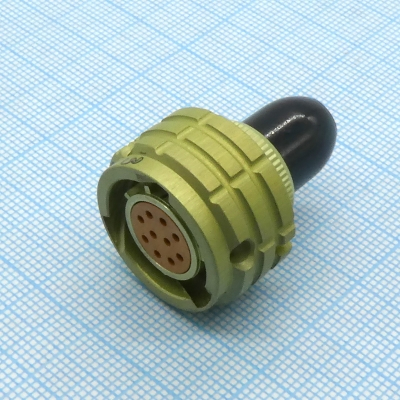

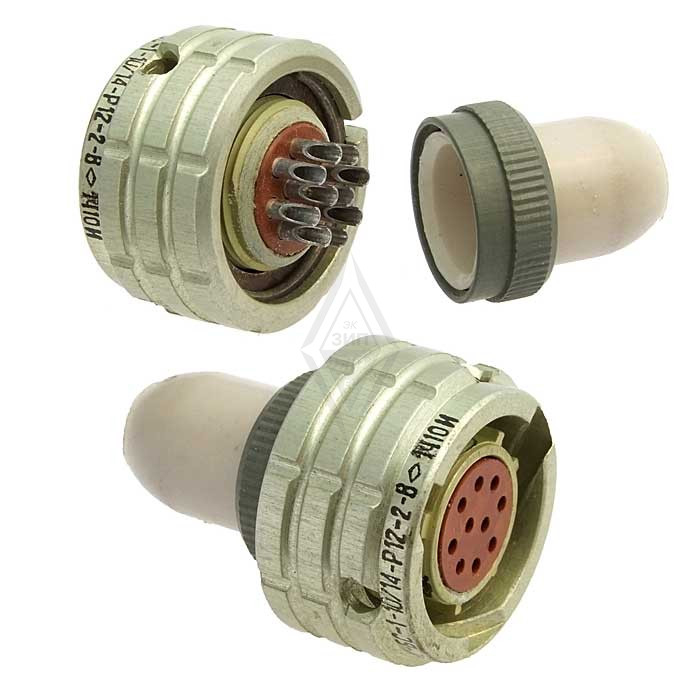

ОНЦ-БС-1-10/14-Р12-2-В — электрический соединитель общего назначения, выполненный в виде розетки (гнезда). Изделие предназначено для создания разъёмного электрического соединения между блоками, узлами и кабельными сборками радиоэлектронной и промышленной аппаратуры.

Соединитель относится к блочным сочленяемым конструкциям с байонетным замком. Байонетный замок обеспечивает быстрое сочленение и расчленение без применения инструмента, а также надёжную фиксацию ответных частей в условиях механических нагрузок.

Исполнение по монтажу — объёмный монтаж, под пайку проводов к хвостовикам контактов. Контакты имеют покрытие на основе сплава золота, что снижает контактное сопротивление и повышает устойчивость к коррозии.

Расшифровка обозначения

Маркировка изделия построена по отраслевой системе обозначений и содержит сведения о типе, конструкции, числе контактов, виде исполнения и покрытии.

• ОНЦ — соединитель общего назначения.
• БС — блочный, сочленяемый, с байонетным замком.
• 1 — порядковый номер разработки.
• 10/14 — количество контактов: 10 сигнальных из 14 общих.
• Р — розетка (гнездо).
• 12 — тип покрытия контактов: сплав золота толщиной не менее 1,2 мкм.
• 2 — исполнение по монтажу: объёмный монтаж, под пайку провода.
• В — всеклиматическое исполнение.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его применение в составе электротехнических и радиоэлектронных изделий.

• Тип соединения: байонетный замок, быстроразъёмный.
• Количество контактов: 14, из них 10 предназначены для сигнальных цепей.
• Рабочее напряжение: до 560 В переменного тока (амплитудное значение) или 700 В постоянного тока.
• Рабочий ток на контакт: до 5 А для сигнальных контактов.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1500 В эффективного (среднеквадратичного) значения.
• Тип монтажа: объёмный, под пайку проводов к хвостовикам контактов.
• Покрытие контактов: сплав золота.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Минимальное количество сочленений и расчленений: 500 циклов.
• Вибропрочность: вибрации с ускорением до 200 м/с² при частоте до 5000 Гц.
• Ударная прочность: многократные удары с ускорением до 5000 м/с².
• Материал корпуса: алюминиевый сплав с защитным покрытием.
• Материал изолятора: фенопласт или термопластичный материал.

Сведения о производителе в карточке товара не указаны.

Области применения

Соединитель относится к категории изделий общего назначения. Сочетание всеклиматического исполнения, байонетного замка и стойкости к вибрационным и ударным нагрузкам определяет области его использования.

1. Промышленная электроника и автоматизация: подключение датчиков, исполнительных механизмов, блоков управления, панелей оператора и другого производственного оборудования.
2. Радиоэлектронная аппаратура: радиотехнические устройства, средства связи, телекоммуникационное оборудование, антенно-фидерные системы.
3. Приборостроение: быстроразъёмные соединения в лабораторном, контрольно-измерительном и аналитическом оборудовании.
4. Специальная техника: применение в условиях повышенных вибраций и ударных воздействий.

При монтаже следует учитывать назначение контактов: десять из четырнадцати контактов отведены под сигнальные цепи, что определяет схему подключения и распределение нагрузок в составе кабельной сборки.
