Назначение

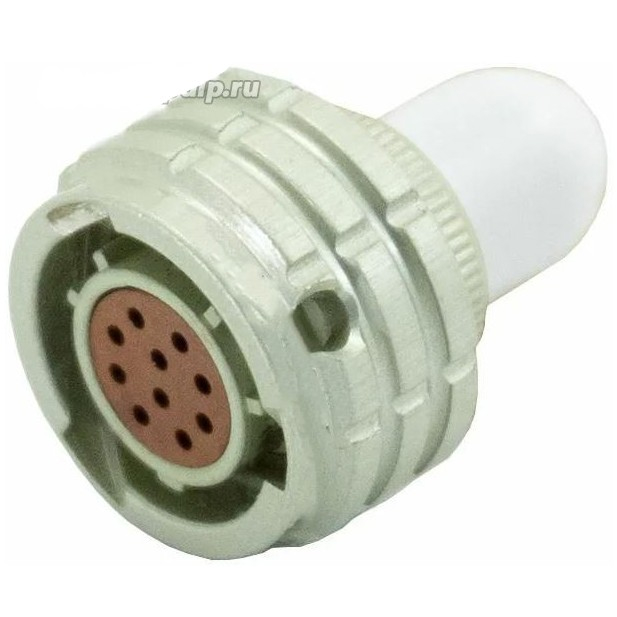

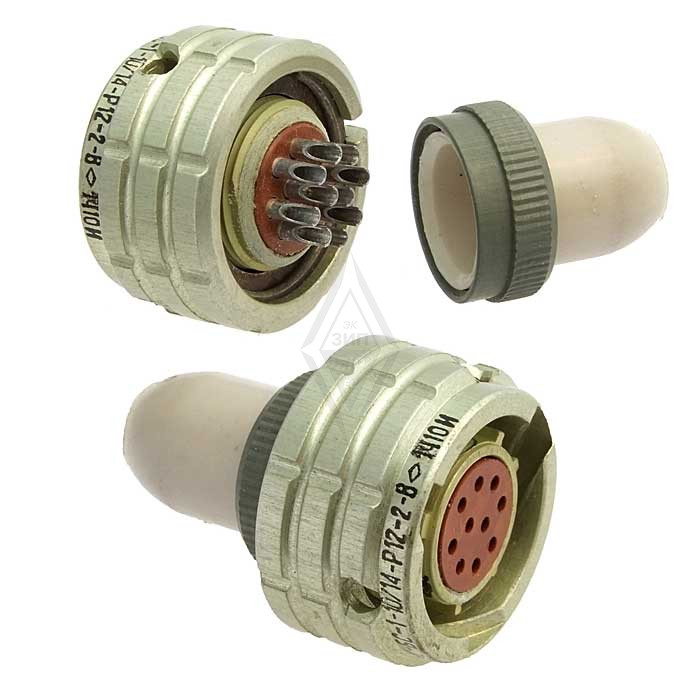

ОНЦ-БС-1-10/14-Р12-2-В «5» — кабельная розетка серии ОНЦ-БС-1 производства «Элекон», предназначенная для электрического соединения кабелей и жгутов в составе радиоэлектронной аппаратуры. Изделие относится к категории ОНЦ и выпускается с приемкой «5».

Розетка обеспечивает механическое сочленение с ответной частью байонетным способом, что позволяет быстро соединять и разъединять разъем без применения инструмента. Монтаж выполняется объемным способом, пайкой проводников к контактам.

Конструктивные особенности

Контактная система и корпус

Разъем содержит 10 контактов с серебряным покрытием, что обеспечивает стабильное переходное сопротивление. Условный размер корпуса составляет 14 мм. Обозначение Р12 в маркировке указывает на исполнение корпуса, предусматривающее кабельный ввод.

Герметичность

Для герметичных вилок серии нормируется скорость утечки воздуха при перепаде давления 98060 Па, что соответствует одному килограмму-силы на квадратный сантиметр: значение не превышает 0,01 литра в час.

Технические характеристики

• Количество контактов: 10
• Условный размер корпуса: 14 мм
• Рабочая токовая нагрузка на каждый контакт: 3 А
• Максимальная токовая нагрузка: 4 А на одиночный контакт, 30 А суммарная на соединитель
• Покрытие контактов: серебро
• Максимальное рабочее напряжение (амплитудное значение): 250 В
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм
• Количество сочленений и расчленений: 250
• Вид сочленения: байонетный
• Способ монтажа: объемный, пайкой

Условия эксплуатации и ресурс

Изделие рассчитано на работу при температуре окружающего воздуха от минус 60 до плюс 85 градусов Цельсия. Атмосферное пониженное рабочее давление составляет 13 кПа, что соответствует условиям работы на больших высотах. Исполнение — всеклиматическое.

Минимальная наработка изделия составляет 15 000 часов. Срок сохраняемости — 15 лет. Ресурс по количеству сочленений и расчленений — 250 циклов.

Применение

1. Коммутация кабельных линий и жгутов в блоках и стойках аппаратуры.
2. Соединение цепей питания и сигнальных цепей с токами до указанных значений нагрузки.
3. Эксплуатация в составе изделий, работающих в широком диапазоне температур и при пониженном атмосферном давлении.

Розетка поставляется как самостоятельное изделие и применяется в комплекте с ответными частями серии ОНЦ-БС-1 соответствующего типоразмера. Артикул: 7136.
