ОНЦ-БС-1-10-14-В1-1-В

Цена:

450 ₽

Технические характеристики

Соединители ОНЦ-БС-1-10-14-В1-1-В 5

Соединитель ОНЦ-БС-1-10/14-В1-1В представляет собой цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока, а также импульсных токов. Этот соединитель используется для соединения и разъединения электрических цепей в электронной аппаратуре как специального, так и общего назначения.

Основные характеристики

Тип соединителя : байонетный, субминиатюрный.
Количество контактов : 10.
Условный диаметр корпуса : 14.
Покрытие контактов : серебро (возможно золото).
Рабочая температура : от -60 °C до +85 °C.
Максимальное рабочее напряжение : 250 В.
Рабочая токовая нагрузка на контакт : 3 А.
Сопротивление контактов : не более 5 мОм.
Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструкция

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Приборные вилки изготавливаются, тогда как кабельные розетки имеют прямой пластмассовый кожух. Многопозиционная поляризация корпусов и установка изоляторов защищают от несанкционированного соединения.

Условия эксплуатации

Соединитель ОНЦ-БС-1-10/14-В1-1В способен выдерживать:

Синусоидальную вибрацию :
- Диапазон частот: от 1 до 5000 Гц.
- Ускорение: до 200 м/с?.
Механические удары :
- Однократные: до 10000 м/с?.
- Многократные: до 1471 м/с?.
Атмосфер

Описание

ОНЦ-БС-1-10-14-В1-1-В

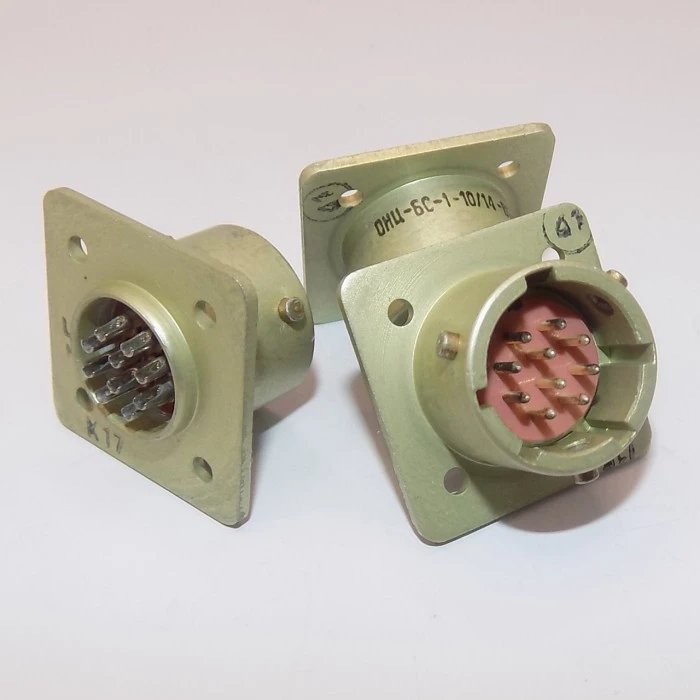

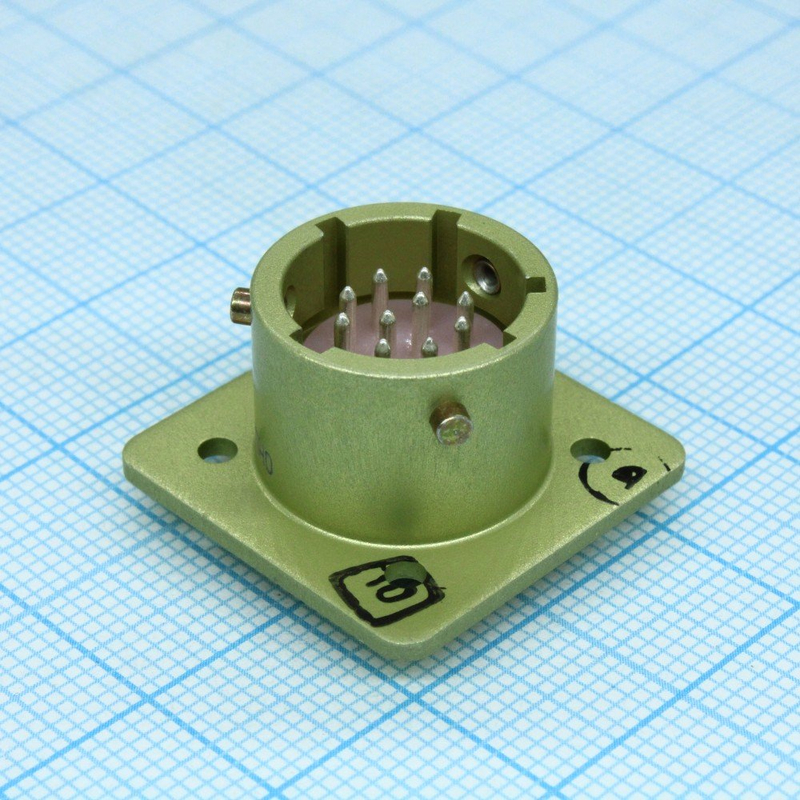

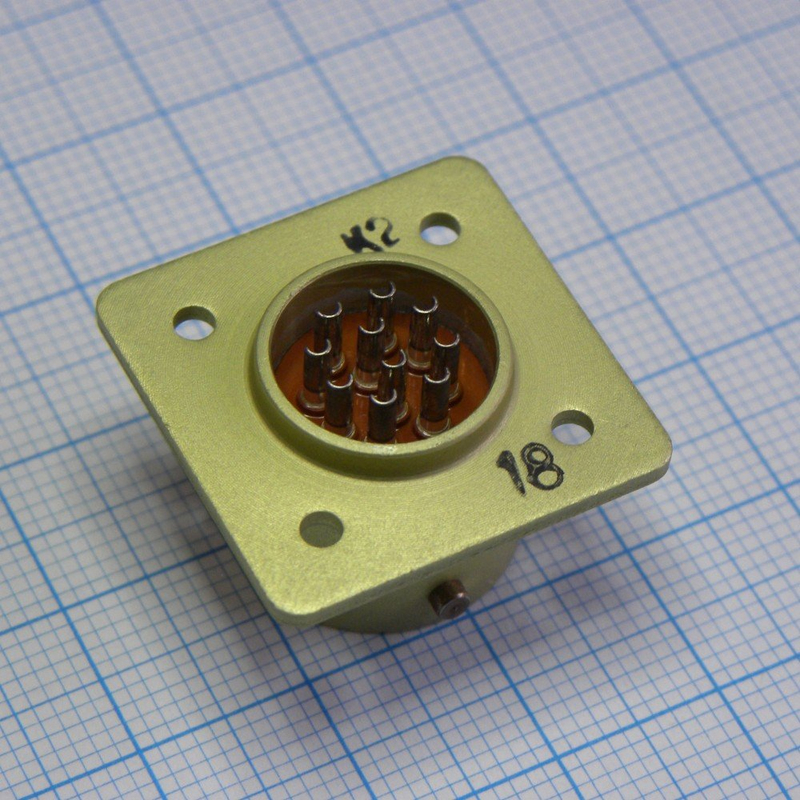

ОНЦ-БС-1-10/14-В1-1-В: приборная вилка для надежных электрических соединений

ОНЦ-БС-1-10/14-В1-1-В — цилиндрический низкочастотный электрический соединитель в исполнении приборной вилки, рассчитанный на внутренний монтаж в составе электронной, измерительной и промышленной аппаратуры. Модель относится к серии ОНЦ-БС-1 и применяется там, где требуется компактное, фиксируемое и устойчивое к внешним воздействиям подключение цепей.

Конструкция разъема предусматривает 10 штыревых контактов в корпусе условного размера 14. Буква «В» в обозначении указывает на всеклиматическое исполнение, а приборная блочная компоновка предназначена для установки на панель или корпус оборудования. Соединение выполняется с ответной частью с помощью байонетного механизма, который помогает быстро зафиксировать разъем и предотвратить его случайное расстыковывание при вибрациях.

Конструктивные особенности

Вилка ОНЦ-БС-1-10/14-В1-1-В имеет металлический корпус, обычно выполненный из алюминиевого сплава с защитным покрытием. Контакты изготовлены из латуни и имеют серебряное покрытие, которое способствует стабильному электрическому контакту и снижению переходного сопротивления.

Для монтажа используется объемная пайка. Такая технология востребована при производстве и ремонте аппаратуры, поскольку позволяет надежно присоединять проводники к контактам разъема внутри корпуса устройства.

К основным особенностям конструкции относятся:

10 контактов диаметром около 1 мм
Приборное, панельное исполнение без патрубка
Герметичная конструкция вилки
Неразъемные штыревые контакты
Многошпоночная поляризация корпуса
Байонетное сочленение
Монтаж электрических проводников пайкой
Неэкранированное исполнение

Многошпоночная поляризация имеет практическое значение: она помогает ориентировать ответные части разъема в правильном положении и снижает риск неверного подключения при сборке оборудования.

Технические параметры

Для данного исполнения приводятся следующие рабочие характеристики:

Параметр	Значение
Количество контактов	10
Условный размер корпуса	14
Рабочий ток на контакт	до 3 А
Суммарный ток на соединитель	до 30 А
Максимальное рабочее напряжение	до 250 В
Сопротивление контактов	не более 5 мОм
Сопротивление изоляции	не менее 1 000–5 000 МОм, в зависимости от нормативного исполнения
Рабочая температура	от −60 °C до +85 °C
Ресурс сочленений и расчленений	250 циклов
Минимальная наработка	15 000 часов
Срок сохраняемости	до 15 лет

Серия ОНЦ-БС-1 рассчитана на работу в цепях постоянного, переменного и импульсного тока; для переменного тока указывается применение на частотах до 3 МГц. Разъемы также характеризуются устойчивостью к вибрационным и механическим нагрузкам, что расширяет возможности их использования в оборудовании с повышенными требованиями к надежности.

Где применяется ОНЦ-БС-1-10/14-В1-1-В

Приборная вилка может использоваться в системах, где нужно организовать разъемное соединение внутренних электрических цепей. Типичные направления применения:

Контрольно-измерительные приборы
Промышленная автоматика
Системы телеметрии и связи
Испытательное и лабораторное оборудование
Электронные блоки управления
Транспортная, энергетическая и специальная аппаратура
Техника, работающая при изменениях температуры, влажности и вибрации

Пример: в металлическом корпусе измерительного блока вилка устанавливается на панели, а кабельная ответная часть соединяется с ней байонетным поворотом. В результате питание, сигнальные линии или управляющие цепи по десяти контактам подключаются быстро и с механической фиксацией.

Почему важны байонет и герметичность

Байонетный способ сочленения — одно из ключевых преимуществ конструкции. В отличие от свободной посадки, он обеспечивает фиксированное соединение после поворота ответной части. Это особенно важно для приборов, испытывающих тряску, периодические механические воздействия или частые циклы подключения.

Герметичное исполнение вилки дополнительно помогает защищать внутреннюю часть оборудования от проникновения воздуха и влаги через место установки разъема. В характеристиках для герметичных вилок указывается допустимая скорость утечки воздуха не более 0,01 л/ч при перепаде давления 98 060 Па.

Итог

ОНЦ-БС-1-10/14-В1-1-В представляет собой компактную 10-контактную приборную вилку для надежного монтажа в электротехнической и электронной аппаратуре. Ее отличают байонетная фиксация, многошпоночная поляризация, возможность пайки, герметичное исполнение и работоспособность в диапазоне температур от −60 °C до +85 °C. Такие свойства делают разъем подходящим решением для оборудования, где стабильность соединения важна не только в лабораторных, но и в сложных эксплуатационных условиях.
