Назначение и область применения

ОНЦ-БМ1-50-18-Р12-1В (артикул 7109) — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в электрических цепях. Изделие относится к категории ОНЦ и применяется как в цепях постоянного тока, так и в цепях переменного тока с частотой до 3 МГц, а также в импульсных цепях.

Соединители этого типа используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Быстрорасчленяемое байонетное сочленение позволяет выполнять многократные подключения и отключения без применения инструмента.

Конструкция и особенности сочленения

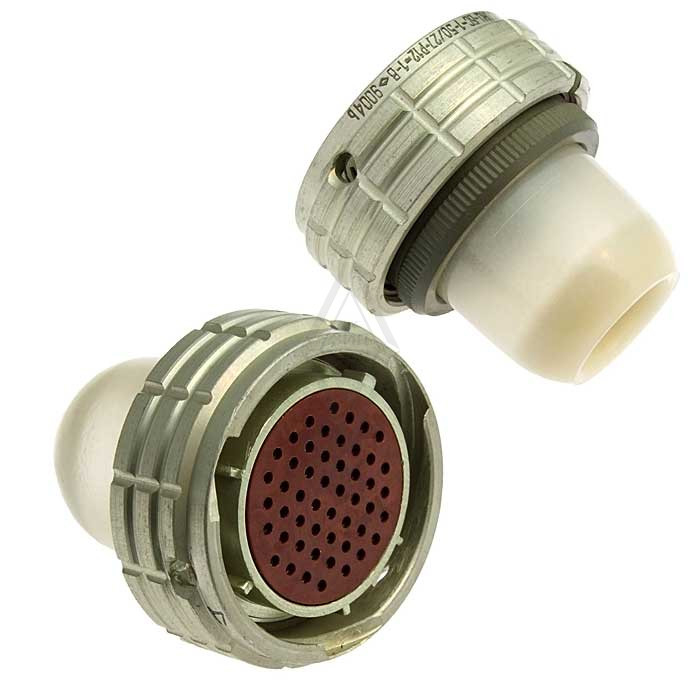

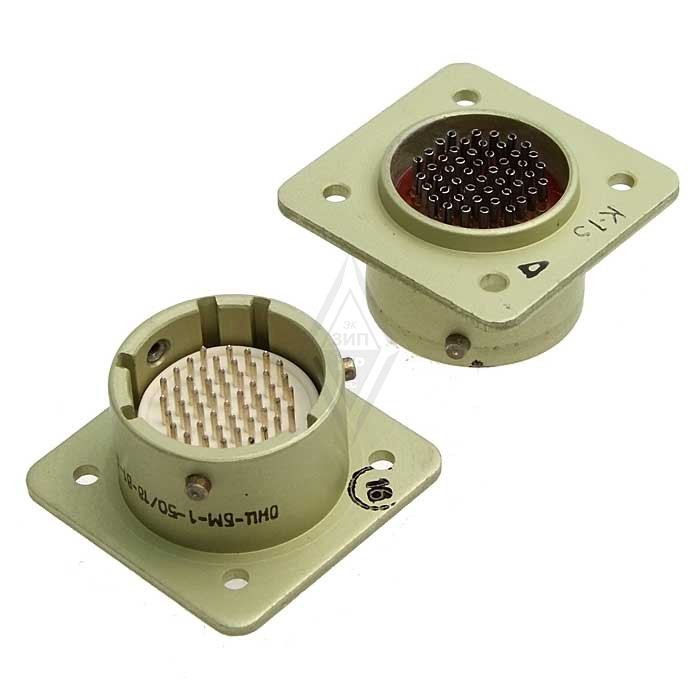

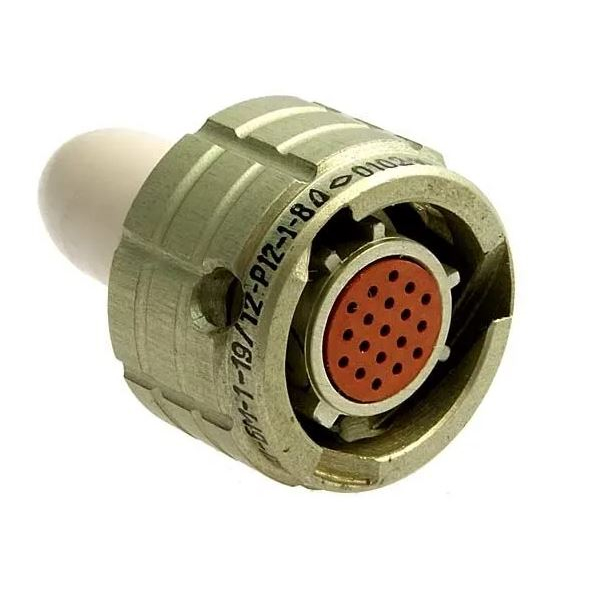

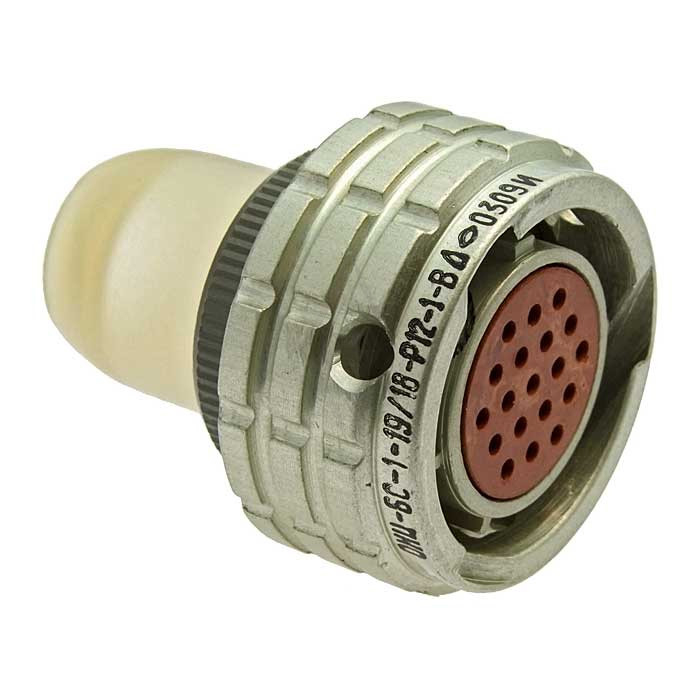

Соединитель состоит из двух основных частей. Герметичная приборная вилка предназначена для подключения к оборудованию, негерметичная кабельная розетка — для подключения кабелей. Вилка и розетка имеют многошпоночную поляризацию и многопозиционную установку изоляторов, что исключает несанкционированное соединение и обеспечивает правильную стыковку ответных частей.

Тип соединителя — цилиндрический, низкочастотный, быстрорасчленяемый. Климатическое исполнение — всеклиматическое. Контакты имеют серебряное покрытие.

Основные технические характеристики

• Количество контактов: 50.
• Условный диаметр корпуса: 18 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 10 мОм.
• Максимальная токовая нагрузка на одиночный контакт: 3 А.
• Максимальная токовая нагрузка на соединитель: 18 А.
• Рабочее напряжение: до 150 В.
• Рабочий диапазон частот переменного тока: до 3 МГц.
• Климатическое исполнение: всеклиматическое.

Электрические параметры

Низкое переходное сопротивление контактов — не более 10 мОм — обеспечивает стабильность передачи сигнала в низкочастотных и импульсных цепях. Допустимая токовая нагрузка распределяется следующим образом: до 3 А на одиночный контакт и до 18 А на соединитель в целом. Рабочее напряжение достигает 150 В.

Надёжность и ресурс

Гарантийная наработка соединителей составляет 15 000 часов во всех режимах эксплуатации и 130 000 часов в облегчённом режиме. Срок хранения — 15 лет с момента изготовления. Сочетание герметичной приборной вилки и негерметичной кабельной розетки позволяет использовать изделие при внутреннем монтаже в составе блоков и узлов радиоэлектронной аппаратуры.

Применение

1. Внутренний монтаж в электрических цепях постоянного и переменного тока частотой до 3 МГц.
2. Импульсные цепи радиоэлектронной аппаратуры.
3. Узлы и блоки аппаратуры специального назначения.
4. Узлы и блоки аппаратуры общего назначения.

Многошпоночная поляризация и многопозиционная установка изоляторов делают соединитель пригодным для участков, где требуется исключить ошибочное сочленение ответных частей. Всеклиматическое исполнение допускает эксплуатацию в различных климатических условиях.
