Назначение

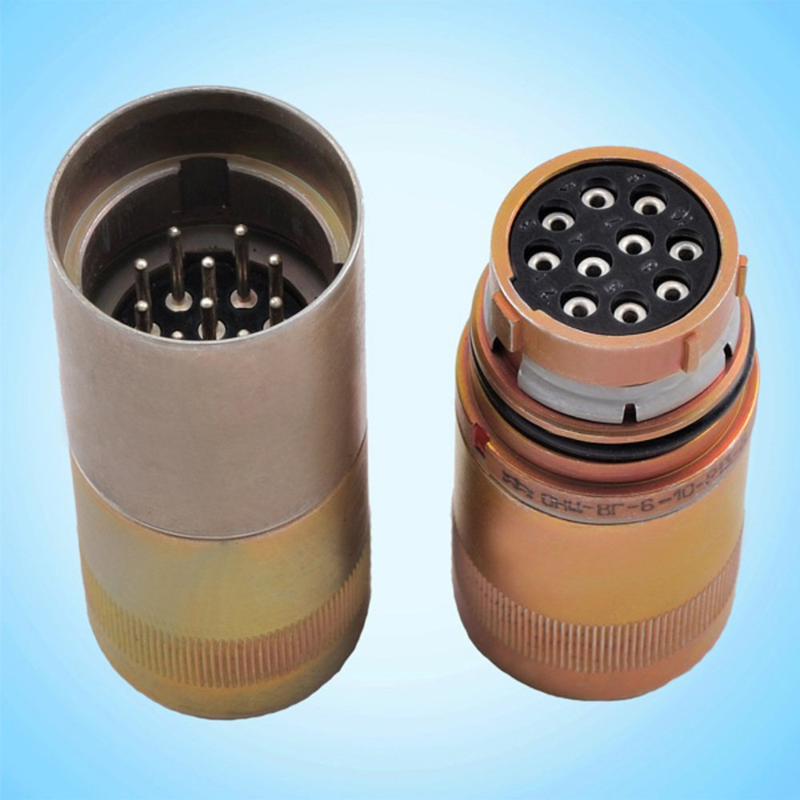

Изделие ОНЦ-БМ1-50-18-Р12-1В (артикул 7108) относится к категории ОНЦ и представляет собой быстросочленяемый герметичный приборный разъем. Устройство предназначено для работы в различных электрических цепях. Разъем применяется как в цепях постоянного тока, так и в цепях переменного тока с частотой до 3 МГц.

Благодаря байонетному типу соединения обеспечивается быстрое и контролируемое сочленение ответных частей. Герметичное исполнение позволяет использовать разъем в условиях, где требуется защита контактов от внешних воздействий. Изделие ориентировано на внутренний монтаж в составе радиоэлектронных устройств и систем.

Технические характеристики

Основные параметры разъема ОНЦ-БМ1-50-18-Р12-1В:

• максимальная токовая нагрузка — 18 А;
• максимальное рабочее напряжение — 150 В;
• тип соединения — байонетный;
• покрытие контактов — серебро;
• применяемость — цепи постоянного и переменного тока с частотой до 3 МГц;
• исполнение — для внутреннего монтажа.

Серебряное покрытие контактов обеспечивает хорошую проводимость и защиту от коррозии. Это способствует стабильному электрическому контакту при эксплуатации в допустимых режимах.

Конструкция и особенности

Разъем имеет байонетную систему фиксации, которая упрощает подключение и снижает риск неправильной установки. Розетки изделия имеют прямой пластмассовый кожух; вилки изготавливаются в конструктивном исполнении, соответствующем байонетному типу соединения. Такое сочетание обеспечивает компактность и удобство монтажа внутри аппаратуры.

Поляризация сочленения

Конструкция предусматривает многошпоночную многопозиционную поляризацию сочленения. Это гарантирует надежное соединение и исключает ошибочную ориентацию ответных частей при сборке.

Соответствие нормативной документации

Изделие соответствует техническим условиям бР0.364.031ТУ, что подтверждает его применимость в качестве стандартного соединительного компонента в радиоэлектронной аппаратуре.

Применение

ОНЦ-БМ1-50-18-Р12-1В предназначен для внутреннего монтажа и может использоваться в различных климатических условиях. Разъем подходит для применения в радиоэлектронных устройствах и системах, где требуется быстрое разъемное соединение, герметичность и работа с токами до 18 А при напряжении до 150 В.

Допустимая частота переменного тока до 3 МГц расширяет область применения изделия в цепях, где важны стабильность контакта и надежность соединения. Байонетный механизм позволяет сократить время на подключение и отключение ответных частей, что удобно при техническом обслуживании и замене блоков.

Соединитель может применяться в составе радиоэлектронных устройств и систем, для которых предусмотрена категория ОНЦ. Изделие обеспечивает универсальное разъемное соединение в электрических цепях постоянного и переменного тока с соответствующими рабочими параметрами.
