Назначение соединителя

ОНЦ-БМ-2-76/22-В1-1-В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного, переменного и импульсного тока. Изделие применяется в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное многоконтактное соединение с защитой от ошибочного сочленения.

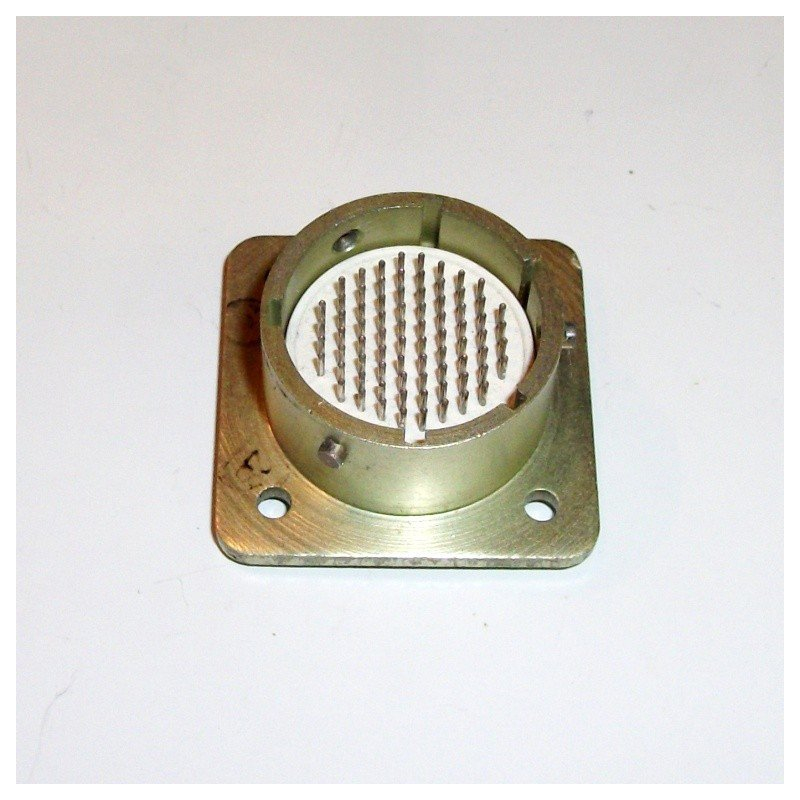

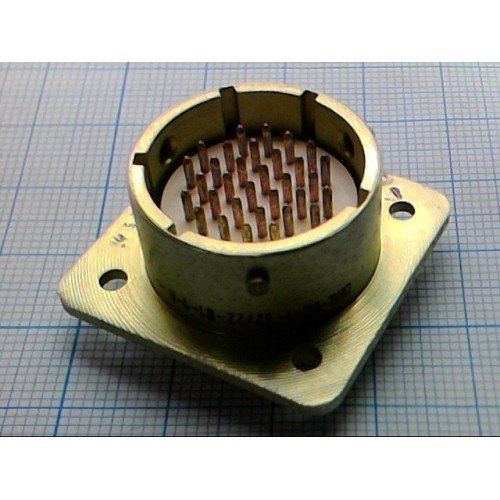

Данная модель является приборной вилкой с условным диаметром корпуса 22 и относится к типу ОНЦ-БМ-2. Соединители этого типа выпускаются в составе пары: герметичная приборная вилка и негерметичная кабельная розетка с прямым кожухом. Маркировка В1 в обозначении указывает на конструктивное исполнение вилки, а наличие литеры В в конце подтверждает всеклиматическое исполнение.

Подтверждённые технические особенности

Все приведённые ниже параметры являются паспортными характеристиками изделия и подтверждены документацией производителя.

• Тип соединителя: ОНЦ-БМ-2.
• Часть соединителя: вилка, конструктивное исполнение — приборная вилка.
• Покрытие контактов: золото.
• Количество контактов: 76.
• Условный диаметр корпуса: 22.
• Многопозиционная поляризация: 1 позиция.
• Всеклиматическое исполнение: да (индекс В).
• Вид сочленения: байонетный.
• Способ монтажа: объёмный или пайкой.
• Тип монтажа: внутренний.
• Максимальная токовая нагрузка на одиночный контакт: 3 А.
• Суммарная токовая нагрузка на соединитель: от 18 до 71 А.
• Максимальное рабочее напряжение: 150 В (амплитудное значение).
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 250.
• Минимальная наработка: 15 000 часов.
• Срок сохраняемости: 15 лет.

Особенности конструкции

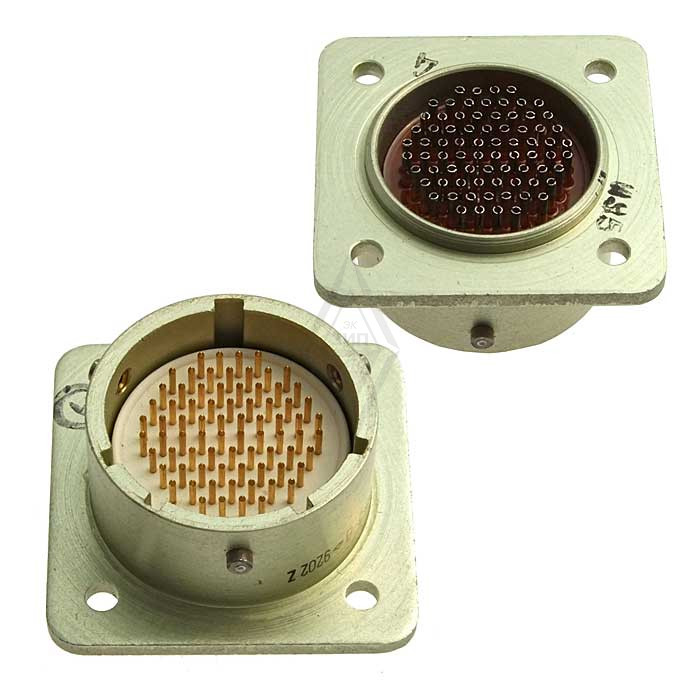

Соединители ОНЦ-БМ-2 имеют герметичную приборную вилку и негерметичную кабельную розетку с прямым кожухом. Защита от несанкционированного сочленения обеспечивается многошпоночной поляризацией и многопозиционной установкой изоляторов. Байонетный вид сочленения обеспечивает быстрое и надёжное соединение с фиксацией от самопроизвольного разъединения.

Применение и условия эксплуатации

Изделие применяется в составе электрических цепей постоянного, переменного и импульсного тока в различных электро-, радио- и контрольно-измерительных приборах. Всеклиматическое исполнение позволяет использовать соединитель в различных климатических зонах без дополнительной защиты.

Монтаж возможен двумя способами: объёмным или пайкой. Внутренний тип монтажа предполагает установку вилки непосредственно в корпус прибора. При подборе ответной части следует учитывать, что в пару к герметичной приборной вилке подходит негерметичная кабельная розетка с прямым кожухом соответствующего типоразмера.

Суммарная токовая нагрузка на соединитель составляет от 18 до 71 А в зависимости от схемы распределения нагрузки по контактам. При максимальной нагрузке на одиночный контакт 3 А и общем числе контактов 76 изделие подходит для многоканальных низковольтных систем управления, измерений и передачи сигналов.

Ключевые преимущества

1. Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к коррозии.
2. Байонетное сочленение упрощает монтаж и демонтаж при эксплуатации.
3. Многошпоночная поляризация исключает ошибочное подключение.
4. Всеклиматическое исполнение расширяет область применения.
5. Значительный ресурс: 250 циклов сочленения-расчленения и минимальная наработка 15 000 часов.
6. Длительный срок сохраняемости — до 15 лет.
